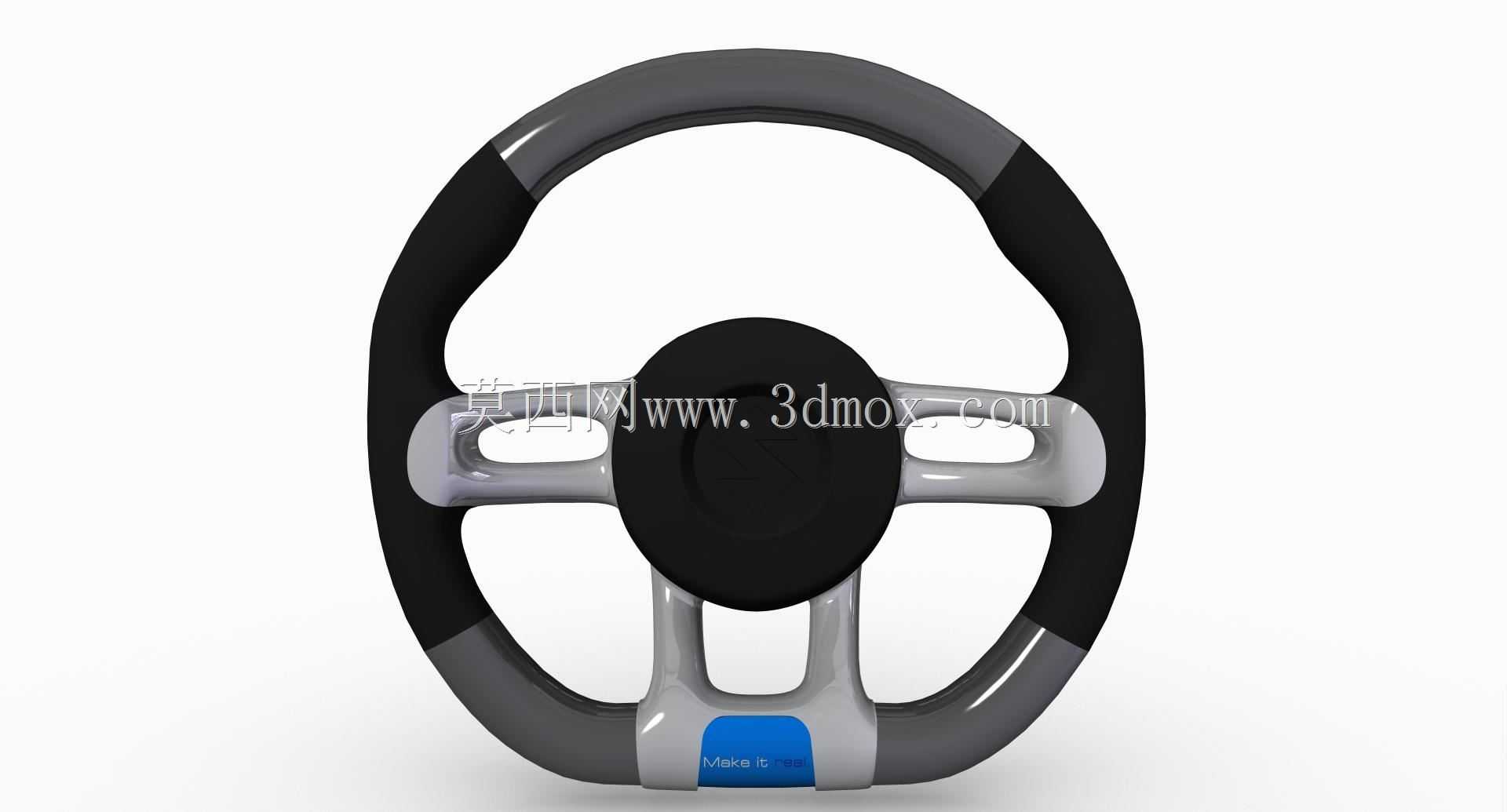

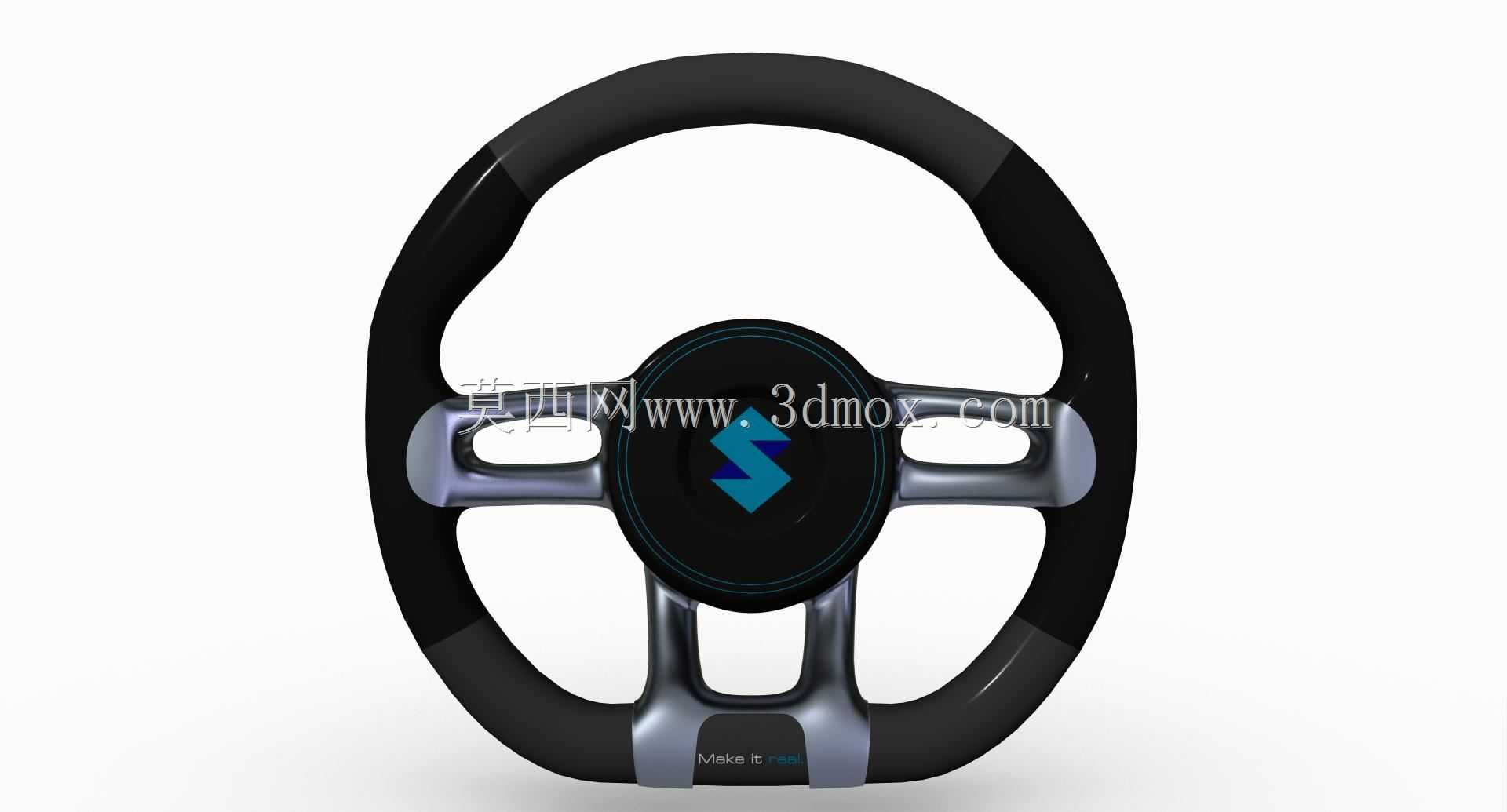

仿奔驰风格乘用车辆操控方向盘结构

作为常年对接整车内饰与转向系统匹配的结构工程师，在做乘用车主驾操控部件开发时，方向盘的设计从来不是只做个环形握把这么简单，首先要卡准的就是整车总布置给出的安装边界——转向管柱的花键配合尺寸是硬约束，整个方向盘的安装基座中心孔公差必须控制在IT7级以内，和转向轴的配合间隙不能超过0.02mm，否则高速行驶时的旷量会直接传递到驾驶员手上，影响操控质感。从实际装车场景来看，这个方向盘的定位是乘用车主驾操控核心部件，既要承担转向力传递的基础功能，也要兼顾日常握持的人机工程表现，还要匹配安全气囊模块的安装空间，中心区域的预留腔体必须完全容纳气囊发生器与固定支架，周边的卡扣位置要和气囊盖板的安装点完全对位，不能出现装配干涉。

设计过程中首先要考虑的是握持区域的截面形态，3点、9点位置的握径要控制在32-35mm区间，这个尺寸是经过多轮人机验证的，成年男性手掌握持时的包裹感最佳，长时间驾驶不容易产生手部疲劳；握把的包覆区域做了分块处理，非握持区的硬质骨架和握持区的软质层结合位置要做顺滑过渡，不能出现突兀的棱线，否则打方向时手掌滑过会产生明显的异物感。轮圈的整体直径控制在370mm左右，这个尺寸兼顾了市区挪车时的转向轻便性和高速行驶时的转向精准度，直径太大的话转向比会显得拖沓，太小又会让转向过于灵敏，新手驾驶时容易出现方向修正过度的问题。

辐条的设计除了承担结构连接作用，还要预留多功能按键的安装空间，左右两侧的辐条平面要和驾驶员的拇指操作范围对齐，按键的凸起高度不能超过8mm，避免打方向时误触；辐条和轮圈连接的位置做了圆弧过渡，应力集中系数控制在1.2以内，经过转向疲劳测试验证，在承受1500N·m的极限扭矩输入时，连接位置不会出现开裂变形，满足整车耐久测试的要求。整个骨架采用金属嵌件加外层包覆的结构，金属骨架的壁厚根据受力位置做差异化设计，辐条与中心基座连接的位置壁厚加厚到4mm，轮圈位置的骨架壁厚控制在2.5mm，在保证结构强度的前提下尽可能降低整体重量，过重的方向盘会增加转向管柱的负载，长期使用会加速管柱轴承的磨损。

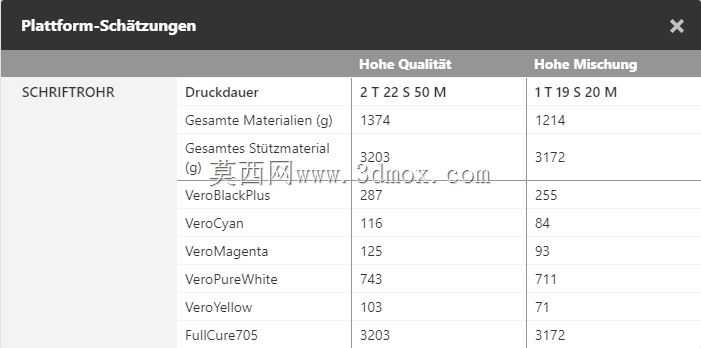

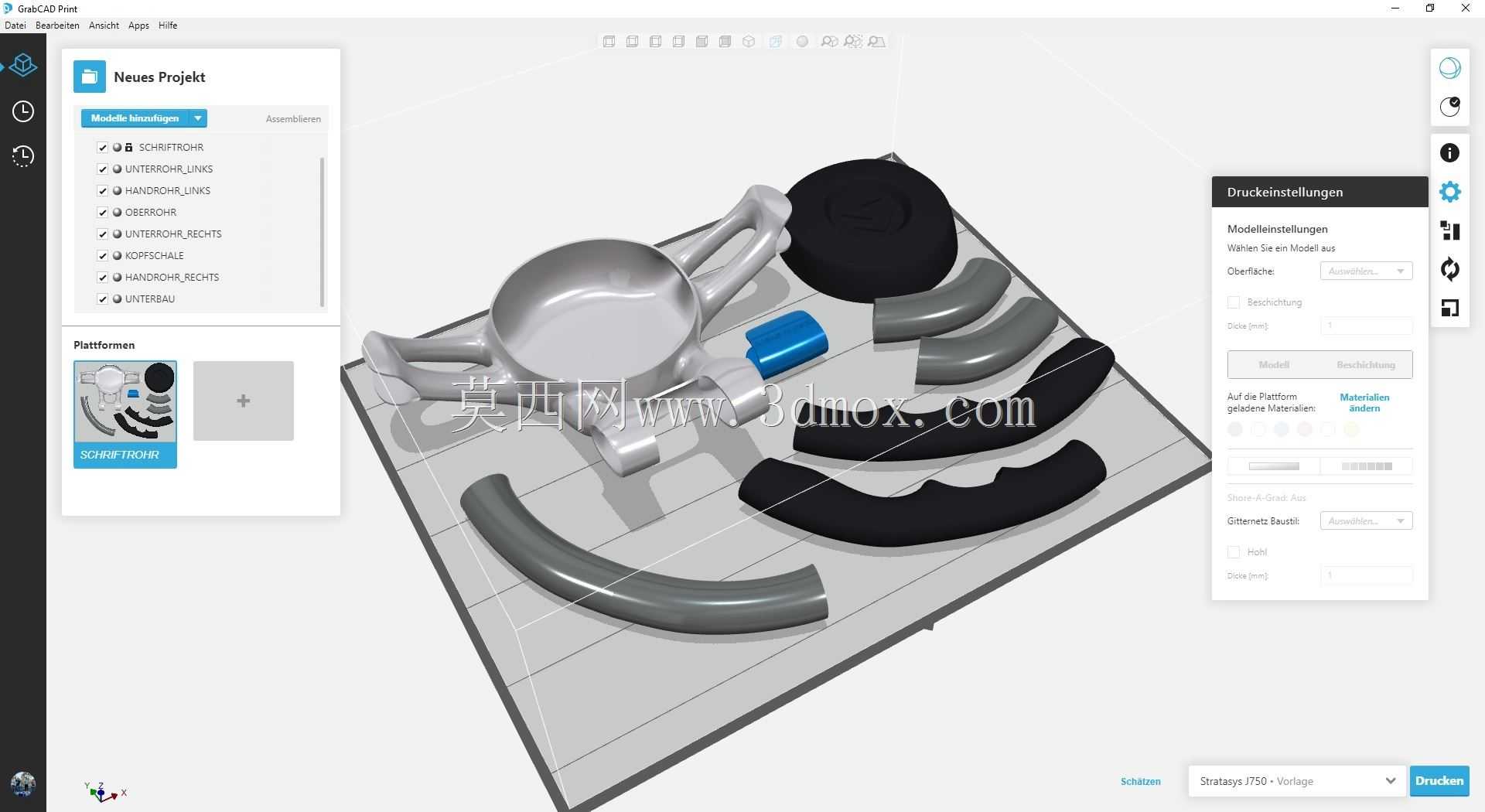

做手板验证阶段，这个结构可以直接拆分零件做3D打印，拆分时要把支撑结构的位置设计在非外观面，打印完成后去除支撑的痕迹不会影响外观面的质感；零件粘合的位置要做定位止口，粘合后的错位量控制在0.1mm以内，组装完成后整体的动平衡量要控制在10g·cm以内，否则车辆高速行驶时方向盘会出现明显的抖动，直接影响驾驶体验。从触觉设计的角度，握持区域的表面做了细微的纹理处理，摩擦系数控制在0.6左右，手掌出汗时也不会出现打滑的问题；光学层面的设计要避免强光下的反光问题，表面光泽度控制在GU6以下，迎着阳光驾驶时不会因为反光干扰驾驶员的视线。

在和整车内饰匹配的时候，方向盘的前后调节行程要预留150mm的空间，上下调节角度预留15度，满足不同身高体型驾驶员的坐姿调整需求；方向盘和仪表板的最小间隙要控制在80mm以上，方向盘调节到最靠下、最靠前的位置时，不会和仪表板上的装饰件产生磕碰，同时要给驾驶员的腿部留出足够的进出空间，不会出现上下车时膝盖磕碰方向盘下沿的问题。中心区域的标识安装位置要做沉台设计，标识粘贴后和周边表面的高度差不超过0.5mm，避免出现积灰难以清理的问题。整个方向盘的所有外观棱线都做了R2以上的圆角处理，发生碰撞时不会因为尖锐棱角对驾驶员造成额外伤害，满足内饰件的安全法规要求。
