越野车用M12杆端关节轴承结构设计

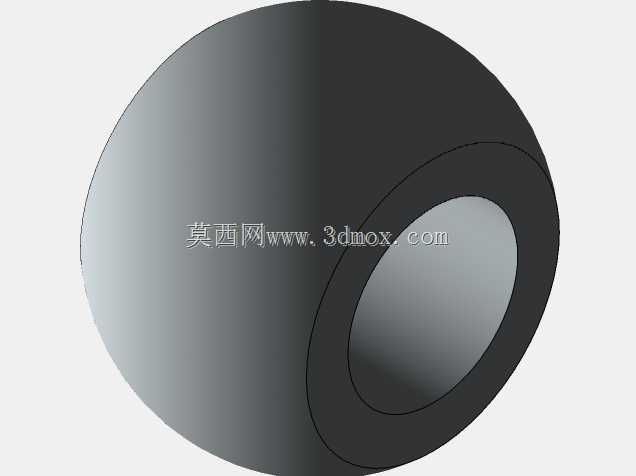

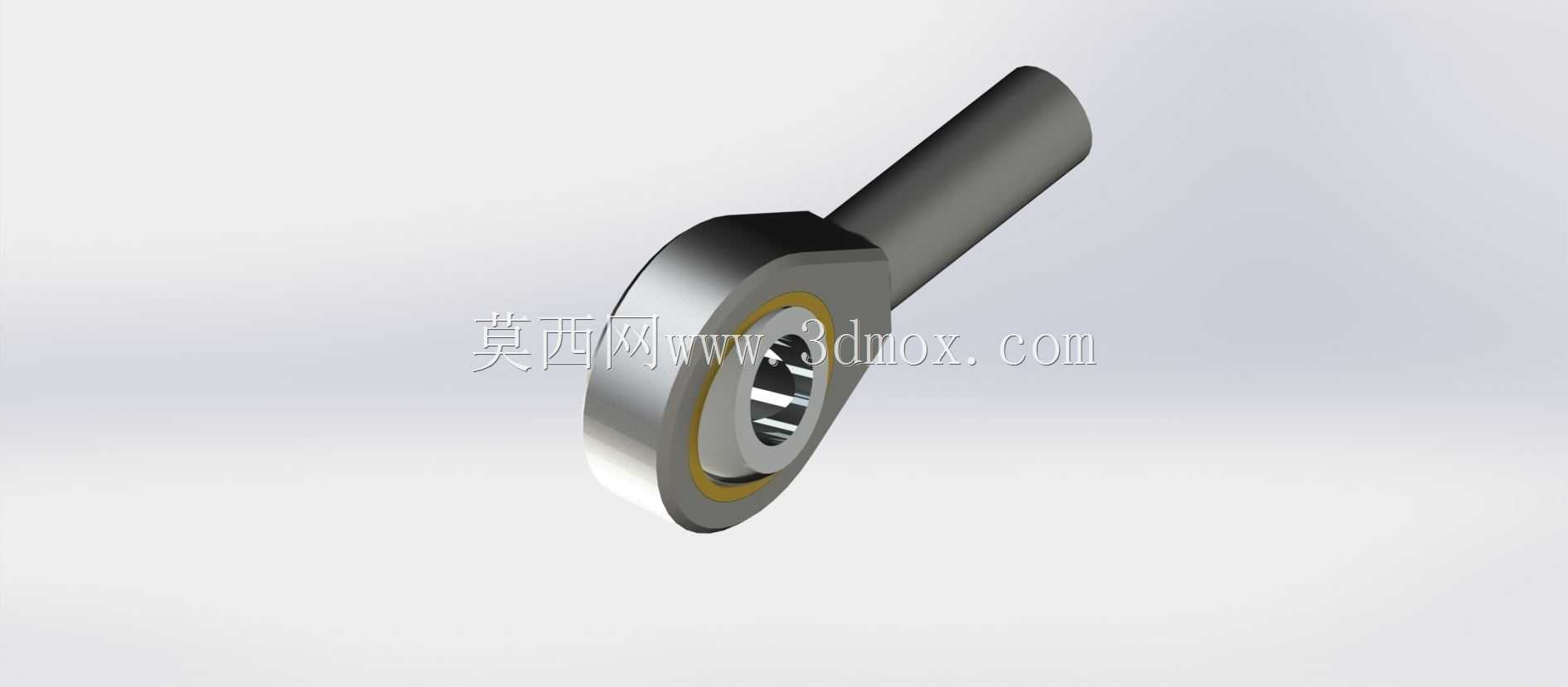

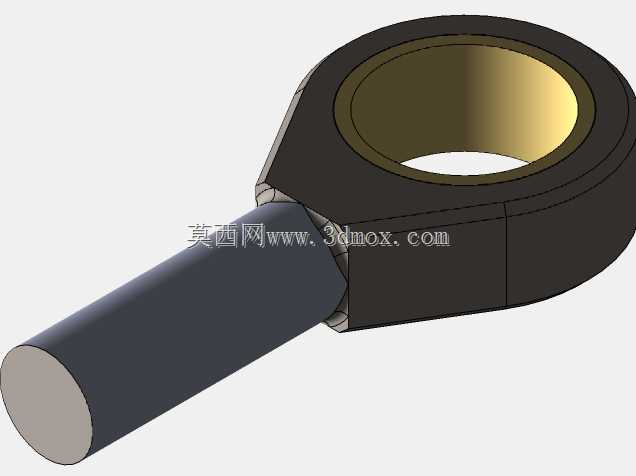

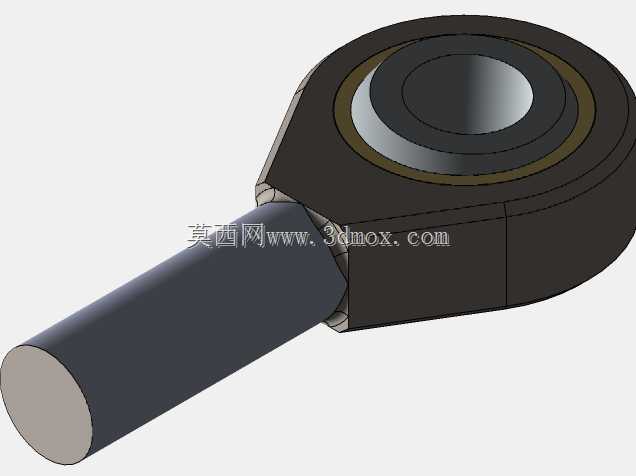

在越野车辆的底盘悬挂、转向拉杆、稳定杆连接等部位，杆端关节轴承是承担铰接传力、补偿安装与运动偏差的核心连接件，这类部件需要同时承受径向载荷、一定的轴向载荷以及多方向的冲击载荷，还要适应越野工况下频繁的角度摆动，对结构的可靠性、配合精度都有较高要求。本次设计的M12规格杆端轴承，针对越野车的使用场景做了结构适配，整体由带外螺纹杆体的轴承座、内嵌的自润滑关节内圈、密封挡圈三个核心部分组成，杆体部分采用标准M12外螺纹设计，螺纹长度匹配常规越野车拉杆的连接深度，安装时可通过螺纹旋入深度微调连接总长度，适配不同轴距、不同悬挂行程的改装与量产车型装配需求。从结构设计思路来看，杆端的轴承座部分采用一体化锻造结构，避免焊接结构带来的应力集中问题，座体的内球面与关节内圈的外球面采用高精度研磨配合，球面配合间隙控制在0.01-0.03mm区间，既保证摆动时的灵活性，又不会因间隙过大产生行驶异响与冲击磨损。内圈的内孔为光孔设计，孔径匹配M12螺栓的穿过间隙，安装时通过螺栓与车架、摇臂等部件的铰接座锁紧，内圈可相对于杆体实现最大15度的倾斜摆动，能够补偿车架在越野颠簸时产生的形变、以及悬挂跳动时的角度偏差，避免连接部位出现卡滞、应力断裂的问题。在安装边界的尺寸设定上，杆体总长度从轴承座端面到螺纹端部的尺寸经过反复校核，既保证螺纹旋入后的连接强度，又不会因长度过长与周边的悬挂部件、制动管路产生运动干涉；轴承座的外圈直径、厚度尺寸参考行业通用的M12杆端轴承安装尺寸，可直接替换同规格的市售标准件，不需要对原车的安装位做二次修改，降低改装与维修的适配成本。密封结构方面，在轴承座与内圈的配合缝隙处设置了丁腈橡胶材质的密封挡圈，能够阻挡越野行驶时的泥沙、污水进入球面配合面，避免磨粒磨损导致的配合间隙快速增大，延长部件的使用寿命，同时内嵌的自润滑衬层不需要定期加注润滑脂，减少后期维护的工作量。从实际使用的功能特性来看，这款杆端轴承在承受静态拉力时，额定载荷能够满足越野车极限攀爬时的拉杆受力需求，球面配合的低摩擦特性能够让转向、悬挂的动作更加顺畅，不会出现铰接部位卡滞导致的转向沉重、悬挂跳动生硬的问题。在建模过程中，对球面配合的接触区域做了细节还原，螺纹部分采用标准牙型建模，能够直接用于装配干涉检查、运动仿真分析，也可作为结构优化的基础模型，比如针对特定赛事的越野车型，可在此模型基础上调整杆体直径、球面配合宽度来提升载荷上限，也可更换密封结构的形式来适应沙漠、雨林等不同的极端越野场景。需要注意的是，这类杆端轴承在安装时，螺纹旋入的深度不能小于螺纹直径的1.2倍，也就是至少要旋入14.4mm，才能保证螺纹连接的强度，避免冲击下螺纹脱扣；铰接螺栓的锁紧扭矩要符合M12螺栓的标准扭矩要求，不能过紧导致内圈无法灵活摆动，也不能过松导致连接部位出现旷量。在整车的运动校核中，要模拟悬挂最大压缩、最大伸长、转向最大角度三种极限工况，确认杆端轴承的摆动角度在设计允许的范围内，避免超出摆动极限导致结构别劲、部件断裂。
