杠杆重锤式弹簧溢流阀三维结构设计

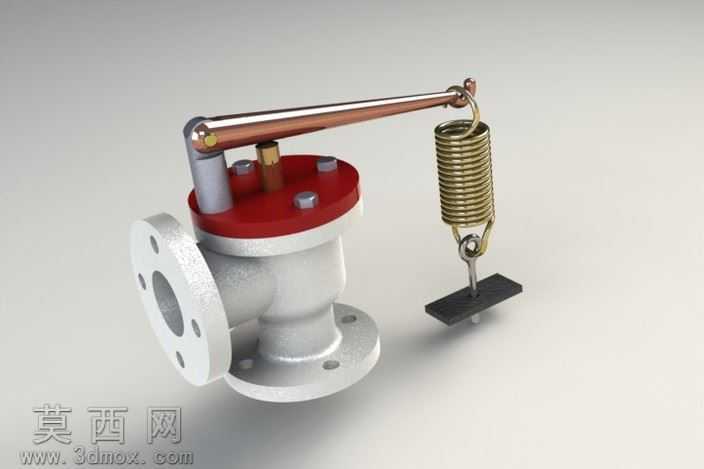

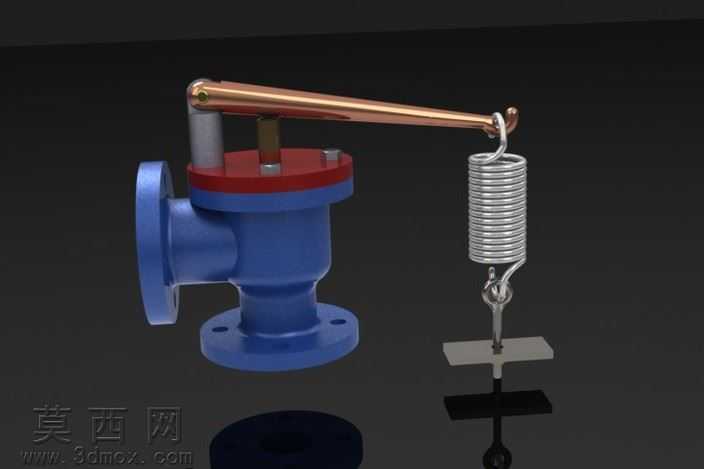

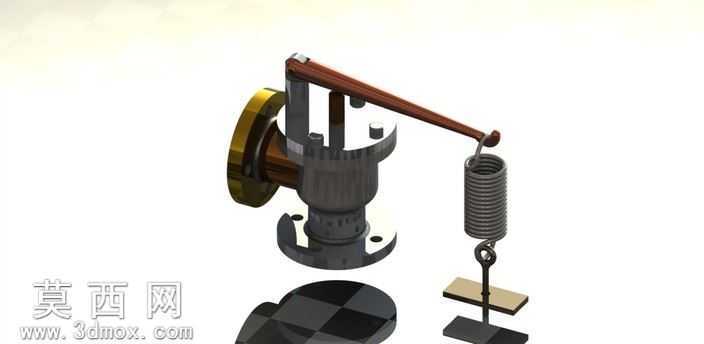

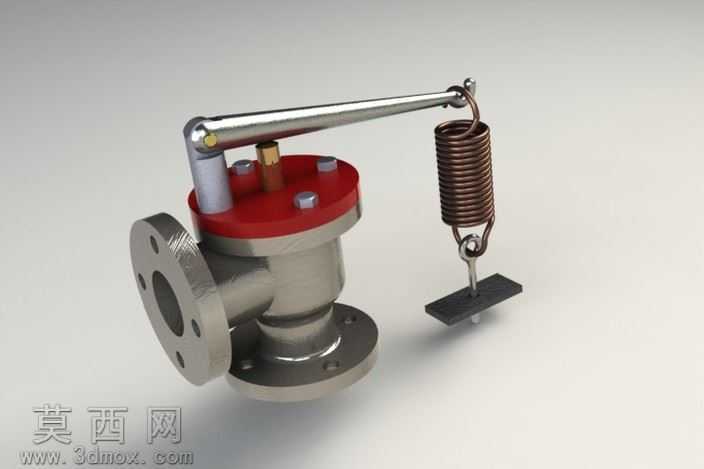

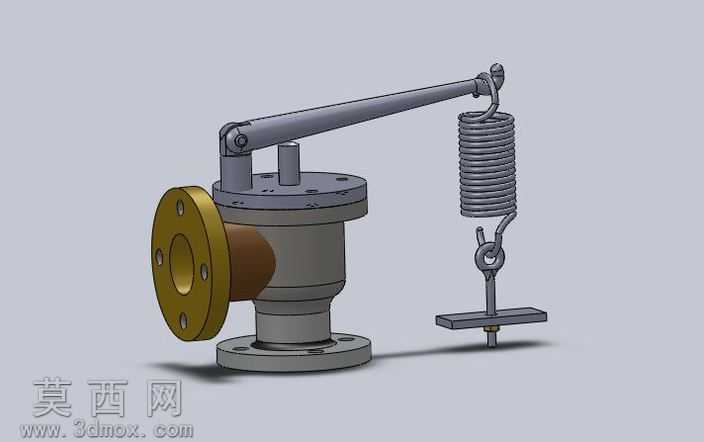

本作品为杠杆重锤式弹簧溢流阀的三维设计成果，采用SolidWorks完成全参数化建模，所有零部件均按照机械设计标准构建精确几何特征，完整还原了该类压力控制阀的真实结构与装配关系。建模过程中首先对阀体主体进行特征构建，采用法兰连接结构的进出口流道做了平滑过渡处理，阀体与阀盖的连接法兰预留了标准螺栓孔位，孔位分布符合管道法兰连接的通用规范，阀座密封面做了高精度的贴合面特征设计，保证密封结构的合理性。阀盖部分采用红色涂装的端盖结构，端盖上均匀布置紧固螺栓，同时预留了阀杆的导向通孔，导向孔与阀杆的配合间隙按照动配合公差做了参数化设置，可直接用于后续的运动仿真分析。核心调压结构采用杠杆与弹簧组合的加载方式，金属杠杆做了表面抛光质感的材质处理，铰接位置设置了销轴与轴套的配合结构，杠杆一端连接重锤组件，重锤采用铸铁质感的配重块结构，通过拉杆与杠杆端部铰接，另一端连接圆柱螺旋压缩弹簧，弹簧参数按照调压范围做了匹配设计，弹簧两端做了并圈磨平的端部处理，保证弹簧受力均匀。渲染阶段采用工作室级光照环境，金属阀体赋予不锈钢拉丝材质，表面添加细微的磨砂纹理提升真实感，阀盖采用亮红色烤漆材质，弹簧做了发黑处理的金属质感，重锤赋予铸铁哑光材质，不同材质的粗糙度、反射率参数经过反复调试，最终呈现出逼真的工业产品渲染效果。设计过程中充分考虑了该阀的工作原理，当系统压力超过设定值时，介质压力推动阀杆向上运动，克服弹簧弹力与重锤的杠杆力矩实现溢流泄压，所有运动部件的行程都做了限位结构设计，避免超程失效，整体模型装配关系完整，无干涉特征，可直接用于教学演示、结构优化以及工程参考。
