电线弯曲加工专用工装设备结构设计

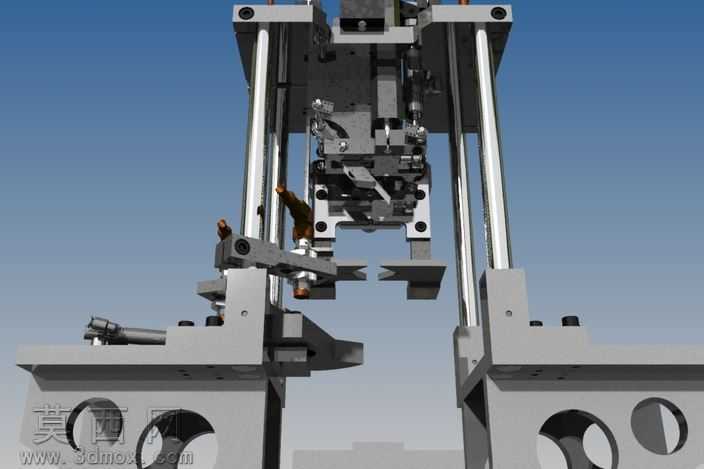

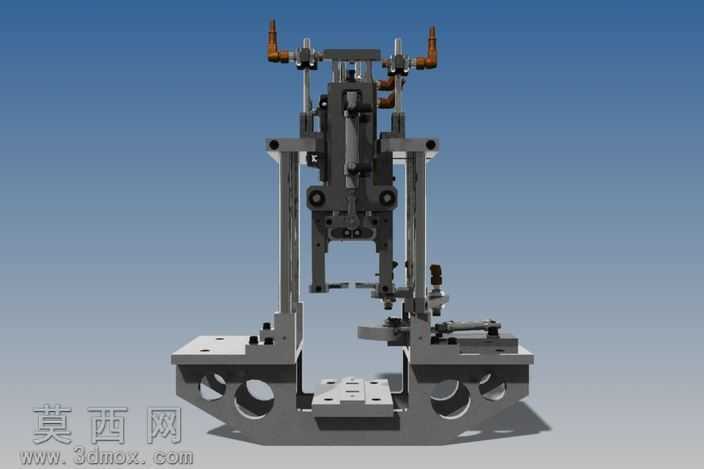

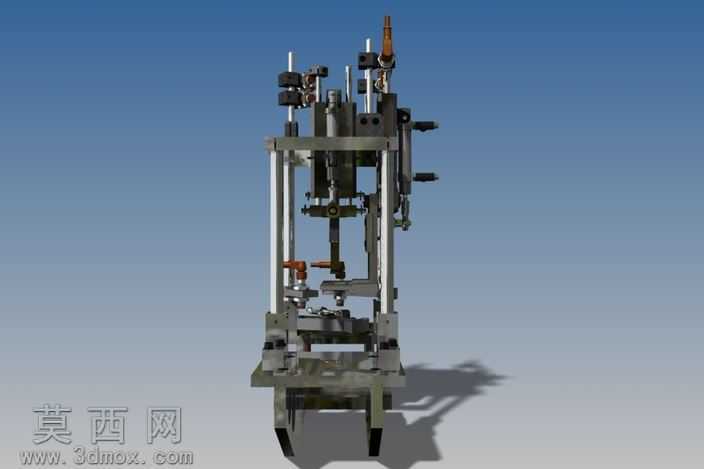

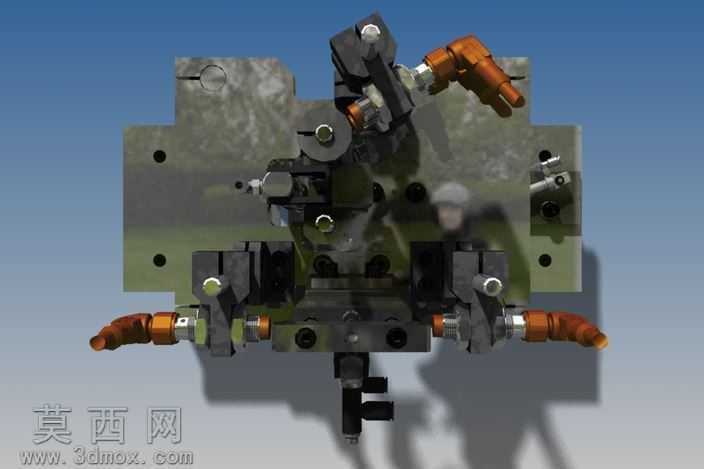

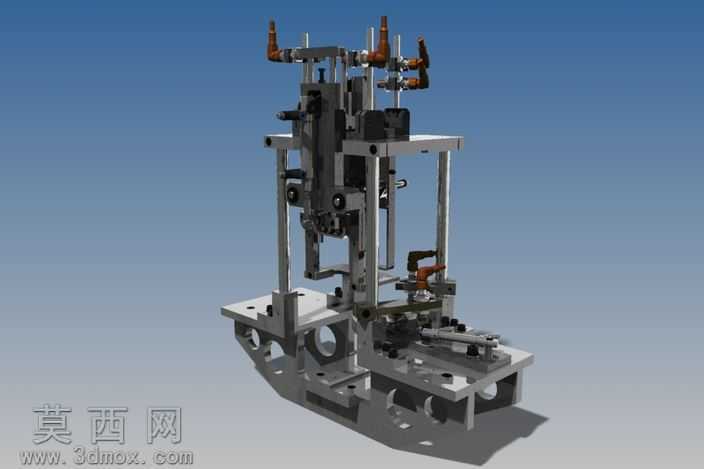

本作品为面向电线线束加工场景设计的专用弯曲工装三维模型，整体采用立式框架式结构布局，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都做了精准的尺寸约束与干涉校验。模型构建以实体建模为核心，对底座、立柱导轨、升降执行组件、弯曲成型模头、定位夹持模块等核心部件分别完成参数化建模，各零件间的装配关系完全还原实际设备的运动逻辑：底部采用带减重孔与安装定位槽的铸铁质感底座，保障设备运行时的结构稳定性；四根垂直布置的光轴导轨作为升降导向结构，搭配线性轴承实现上下动作的顺滑无卡滞；上部执行端集成了多组气动接头与压紧组件，可在弯曲作业前完成电线端部的精准压紧固定，避免加工过程中线材移位；中部弯曲工位设置了可更换的成型靠模与拨杆结构，能够适配不同线径、不同弯曲半径的电线加工需求，侧边配套的快速夹钳可实现待加工线材的快速装夹定位。材质渲染阶段针对不同部件做了差异化的材质表现：结构支撑件采用磨砂金属材质还原钢材加工后的质感，气动元件采用深色哑光工程塑料与金属接头的组合材质，导轨光轴做了镀铬亮面金属效果，底座部分做了铸铁发蓝的表面质感处理，整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕电线弯曲加工的实际痛点，将手动弯曲的多步操作整合为工装的标准化动作，通过模块化的结构设计，既保障了弯曲角度、弯曲尺寸的一致性，也预留了模头更换、行程调节的拓展空间，可直接用于线束加工工位的方案展示、结构优化以及生产加工的参考依据，模型各部件的连接孔位、安装尺寸均按照通用机械标准设计，具备较强的实际落地参考价值。
