黄铜材质变径导向套筒结构设计

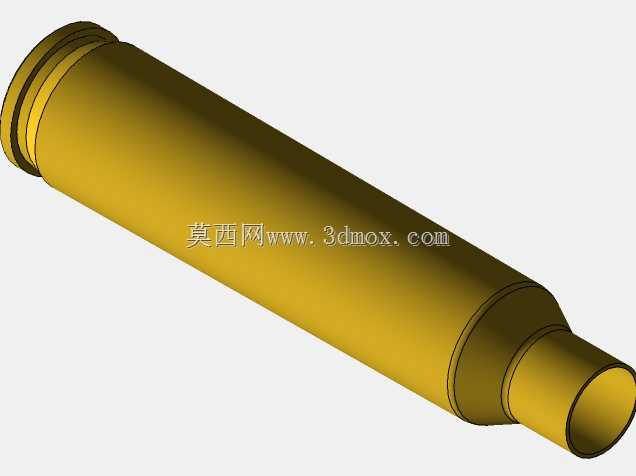

在流体输送系统、小型液压回路以及精密工装的导向定位场景中，这类变径套筒是极为常见的基础结构件，本次呈现的黄铜材质变径套筒，从结构设计到材质选型都完全贴合工业现场的实际使用需求。从结构形态来看，零件整体为长筒状回转体，一端为大直径带环槽的接口端，另一端为小直径的插接端，中间通过锥度过渡段实现直径的平滑衔接，大直径端外壁设置的多道环槽，主要用于安装密封圈或者卡簧，实现与对接部件的轴向定位与静密封，避免工作过程中出现介质渗漏或者部件窜动的问题。在实际应用中，这类套筒常作为流体管路的变径转接段使用，比如在小型润滑系统中，将大口径的供油管路与小口径的润滑点供油通道进行衔接，黄铜材质本身具备良好的自润滑性与耐腐蚀性，在输送润滑油、低压冷却水等介质时，不会像普通碳钢件那样容易出现锈蚀卡滞的问题，同时黄铜的质地相对偏软，在与硬质金属管路对接时，能够通过微小的形变补偿对接面的加工误差，降低对接面的密封难度。从设计思路层面，整个零件采用等壁厚设计思路，除了接口环槽与过渡段的局部壁厚调整外，主体筒身的壁厚保持均匀，这样的设计一方面能够降低黄铜材料的使用成本，另一方面在采用棒料车削加工时，均匀的壁厚可以减少加工过程中的切削变形，避免长筒类零件加工后出现锥度、圆度超差的问题。大直径端的环槽尺寸设计需要匹配常用的O型密封圈线径与卡簧规格，环槽的宽度与深度公差控制在合理范围内，既保证密封圈安装后有足够的压缩量实现密封，又不会因为压缩量过大导致密封圈过早老化失效。小直径插接端的外壁粗糙度要求相对更高，因为插接端需要插入对接部件的内孔中，过高的粗糙度会增大插接阻力，甚至刮伤对接部件的内孔密封面，过低的粗糙度则会提升不必要的加工成本，设计时通常将插接端的粗糙度控制在Ra1.6到Ra3.2之间，兼顾装配便利性与加工经济性。在安装边界方面，零件的总长、大端外径、小端外径都是核心安装尺寸，大端的最大外径决定了安装时所需的预留操作空间，小端的外径与对接内孔采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证装配时能够顺利插入，又不会因为间隙过大导致介质泄漏或者同轴度超差。过渡段的锥角设计也有讲究，锥角过小会导致过渡段长度过长，增大零件的整体尺寸，锥角过大则会导致介质在变径位置出现过大的流阻，甚至产生湍流引发管路振动，通常这类低压输送场景下的变径锥角控制在15度到30度之间，能够在流阻与结构尺寸之间取得较好的平衡。除了流体管路转接的用途外，这类黄铜套筒也常作为工装夹具中的导向套使用，比如在小型冲孔工装、压装工装中，将套筒压入工装模板的安装孔内，为冲头或者压头提供运动导向，黄铜材质的自润滑特性可以在不额外添加润滑油的情况下，为运动部件提供顺滑的导向支撑，避免冲头与钢制模板直接摩擦出现拉伤，同时黄铜的硬度低于钢制冲头，即使出现轻微的磕碰，也不会损伤冲头的工作表面，降低工装的维护成本。在建模过程中，这类回转体零件优先采用旋转凸台特征生成主体结构，之后通过切除特征生成外壁的环槽结构，最后对所有锐边进行倒圆角处理，避免安装过程中锐边割伤操作人员或者刮损密封件，所有的倒角尺寸通常取0.2mm到0.5mm，既满足锐边钝化的要求，又不会影响零件的配合尺寸。需要注意的是，长筒类零件在建模时要严格保证内外圆的同轴度，尤其是两端接口的同轴度误差需要控制在0.02mm以内，否则安装后会出现管路别劲、密封失效的问题，在实际生产中，这类零件通常采用一次装夹完成内外圆与端面的车削加工，减少二次装夹带来的同轴度误差。
