高压钢坯EFI旁路燃油压力调节器结构

项目分类:机械图纸 发布时间:2021-11-01 ID:354764
  • 高压钢坯EFI旁路燃油压力调节器结构
  • 高压钢坯EFI旁路燃油压力调节器结构
  • 高压钢坯EFI旁路燃油压力调节器结构

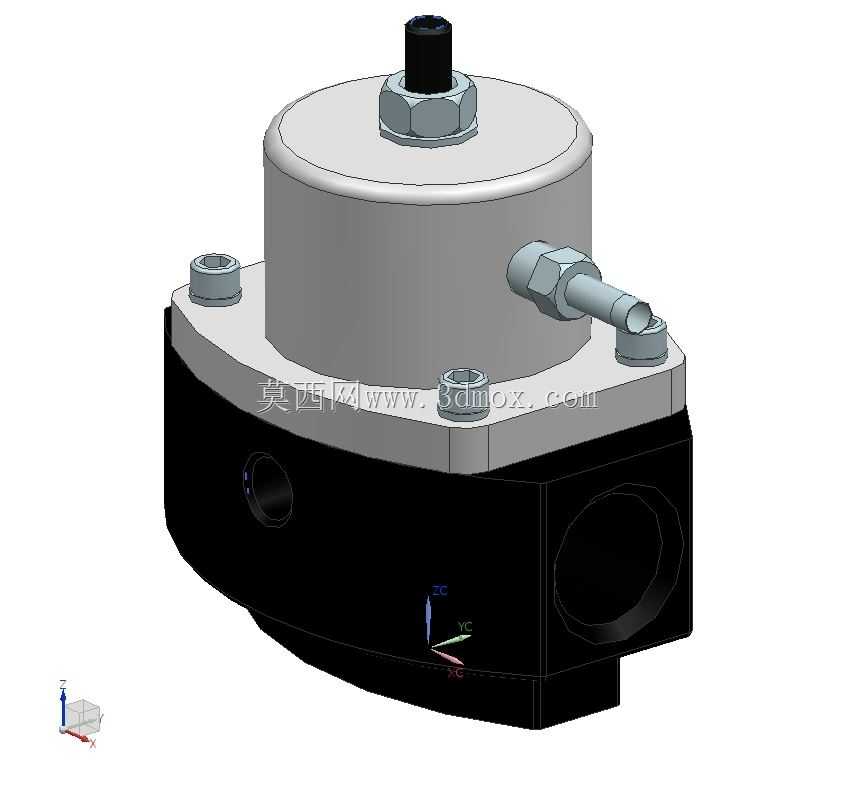

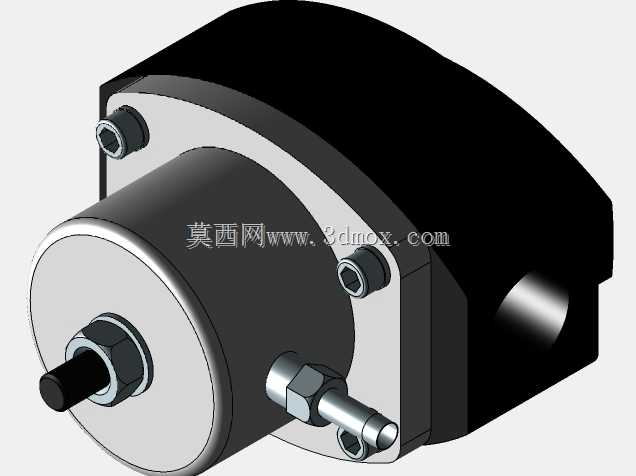

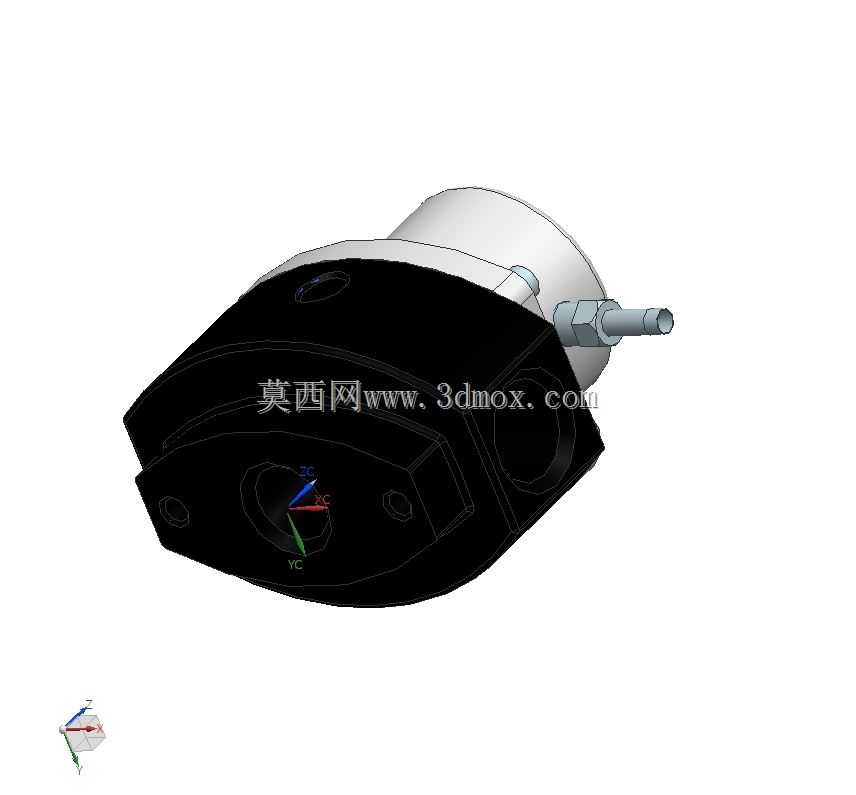

在高压共轨燃油喷射系统的实际配套场景中,这类旁路式燃油压力调节器主要承担油路压力动态平衡的核心作用,区别于传统直列布置的调压结构,旁路布局的设计能够在主油路供油峰值阶段快速泄放超压燃油,避免喷油端压力波动超出标定范围,尤其适配大马力机型高负荷工况下的供油稳定性需求。从实际装车运行的工况来看,该类调节器需要长期承受10MPa以上的燃油脉动压力,同时还要耐受燃油介质的长期腐蚀以及机舱内-40℃到120℃的宽温域环境,因此壳体采用钢坯切削加工的结构形式,相比铸造壳体拥有更致密的金属纤维组织,承压能力和抗疲劳寿命都有明显提升,能够避免长期压力循环下出现壳体渗漏、开裂的失效问题。

从功能实现逻辑来看,该调节器的核心调压逻辑是通过顶部的调节螺杆预设弹簧预紧力,当油路内燃油压力超过弹簧预紧阈值时,内部阀芯组件抬升,超压燃油通过侧部的旁路接头回流至油箱端,以此维持主油路压力稳定在标定区间;顶部的锁紧螺母结构用于在预紧力标定完成后锁止调节螺杆位置,避免车辆运行过程中的振动导致螺杆松脱、压力标定值漂移。侧部的快插式旁路接头采用标准锥面密封结构,能够和配套的燃油回流软管快速装配,密封面的锥度设计兼顾了装配便利性和高压密封可靠性,不需要额外加装密封垫片即可满足密封要求。

在结构设计层面,该调节器的上下壳体结合面采用平面法兰式布局,通过周向均布的内六角螺栓实现紧固,结合面处设计有密封槽用于安装耐油橡胶密封圈,螺栓的布置间距经过受力校核,能够保证结合面各区域压紧力均匀,避免局部密封失效;下部壳体的两个主油路接口采用大通径直孔设计,通径尺寸匹配大流量供油需求,接口端面为平面密封结构,能够和供油管路的法兰接头直接对接,减少油路流阻损失。下部壳体的侧面预留有工艺孔结构,用于加工内部阀芯腔时的刀具退刀,工艺孔最终通过钢球压装封堵,封堵位置经过压装力校核,能够承受全工况下的燃油压力不脱出。

从安装边界维度来看,该调节器整体为圆柱叠加式外形,主体圆柱直径适配常规安装支架的夹持范围,顶部调节螺杆的伸出长度预留了足够的扳手操作空间,不需要拆解周边管路即可完成压力标定操作;下部壳体的两个主接口中心距、接口螺纹规格均匹配主流高压燃油系统的安装尺寸,能够直接替换同规格的传统调压阀,不需要对原有油路管路进行改型。安装时需要注意旁路接头的朝向,要保证回流管路的弯折半径不小于允许最小值,避免回流阻力过大影响调压响应速度;阀体安装方向要保证阀芯运动方向垂直于水平面,减少阀芯自重对调压精度的影响,同时要远离发动机排气侧的高温热源,避免橡胶密封件长期受高温烘烤出现老化失效。

在建模细节处理上,该模型完整还原了零件的所有装配特征,包括螺栓头部的内六角结构、接头处的扳手夹持面、锁紧螺母的六角外形,同时对内部流道的转折处做了圆角还原,能够直接用于后续的流场仿真分析、装配干涉检查工作;模型的各零件分模面清晰,能够直接导出工程图用于机加工工艺编制,钢坯壳体的外形轮廓完全按照切削加工的工艺路径建模,没有多余的铸造拔模特征,符合实际零件的加工成型逻辑。对于做燃油系统设计的工程师而言,该模型可以直接作为选型参考,核对安装尺寸、接口规格后即可纳入系统BOM,也可以在此基础上调整弹簧腔尺寸、阀芯通径来适配不同压力等级、不同流量需求的供油系统,缩短新产品的开发周期。
