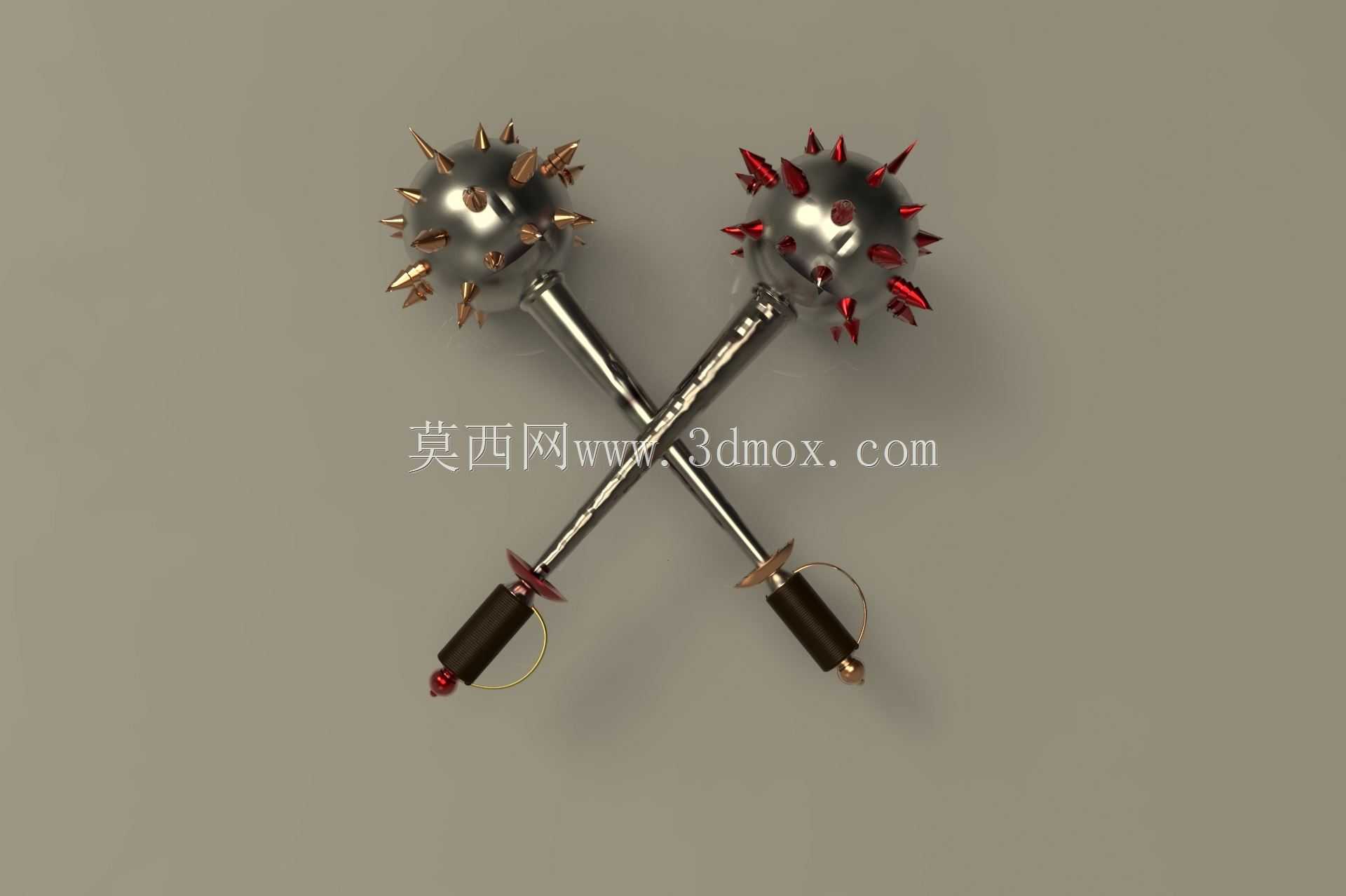

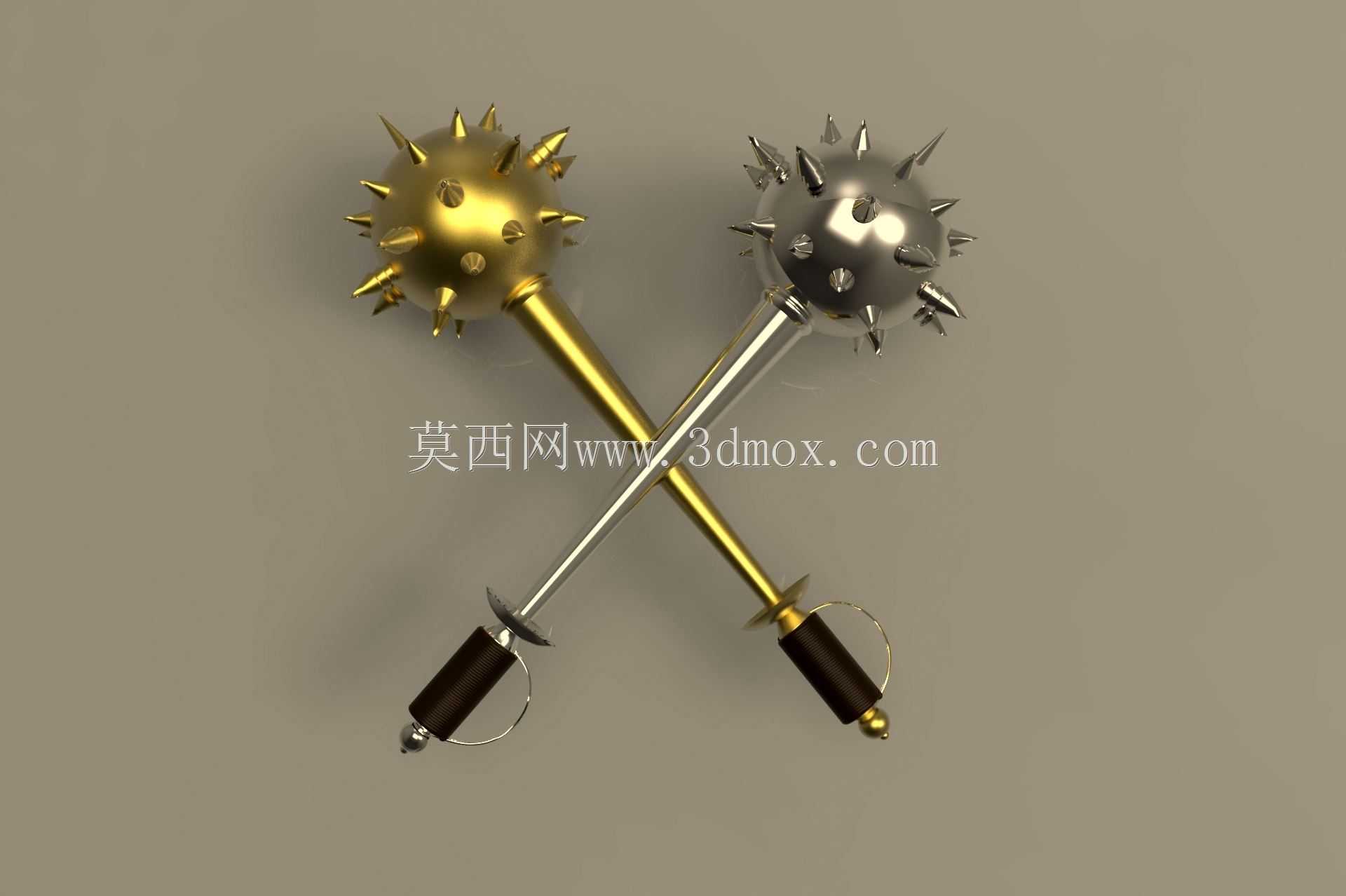

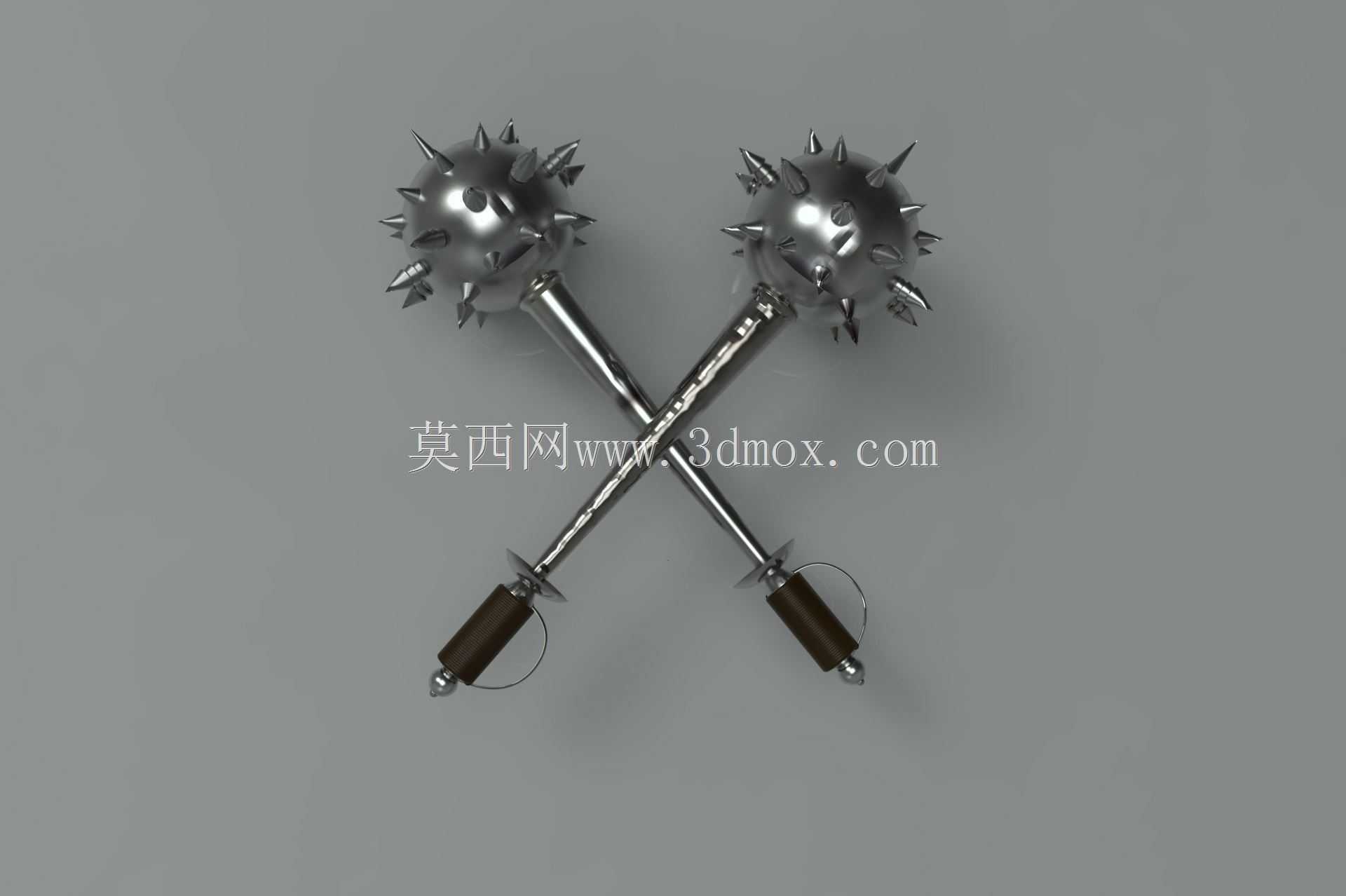

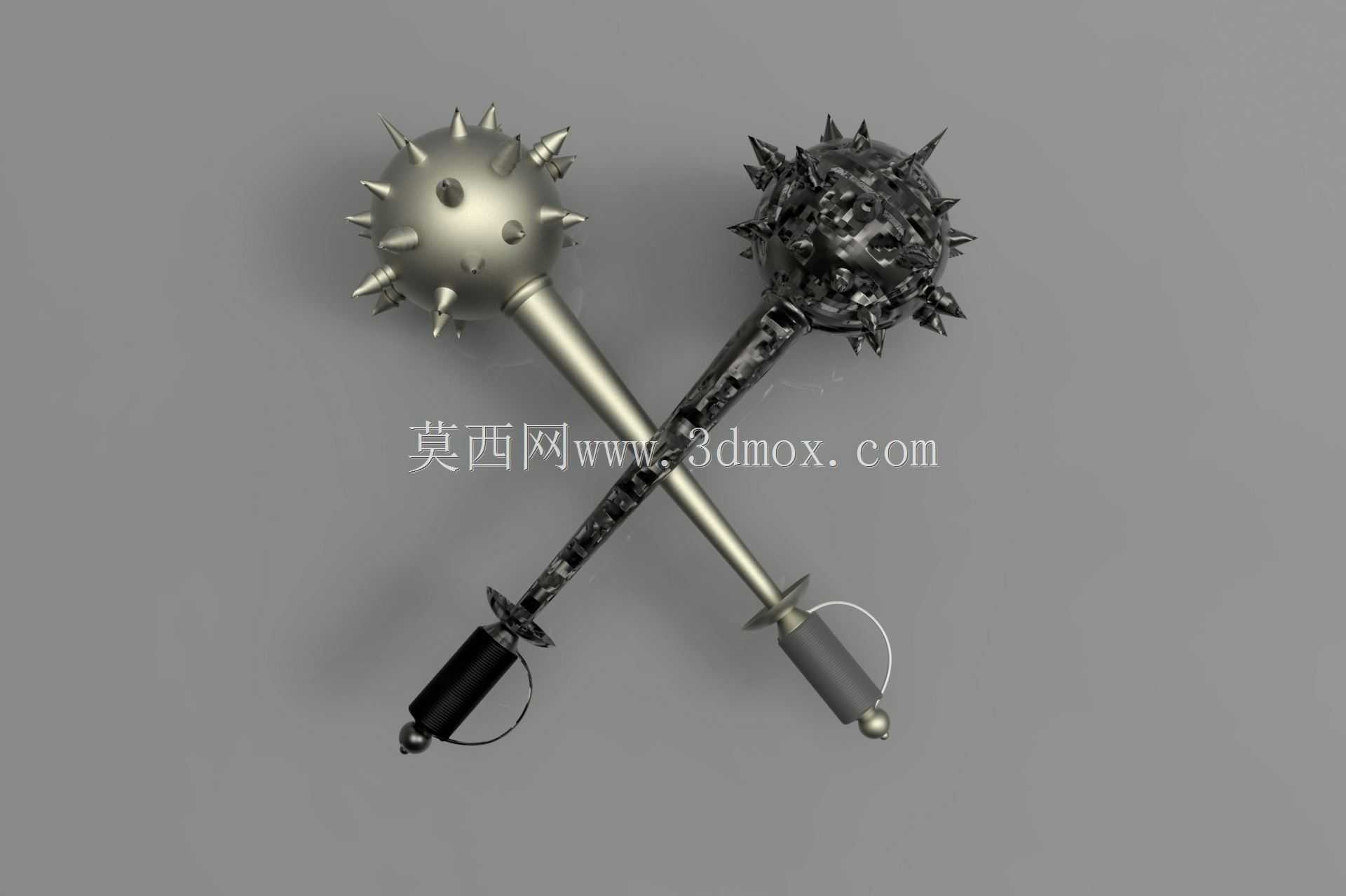

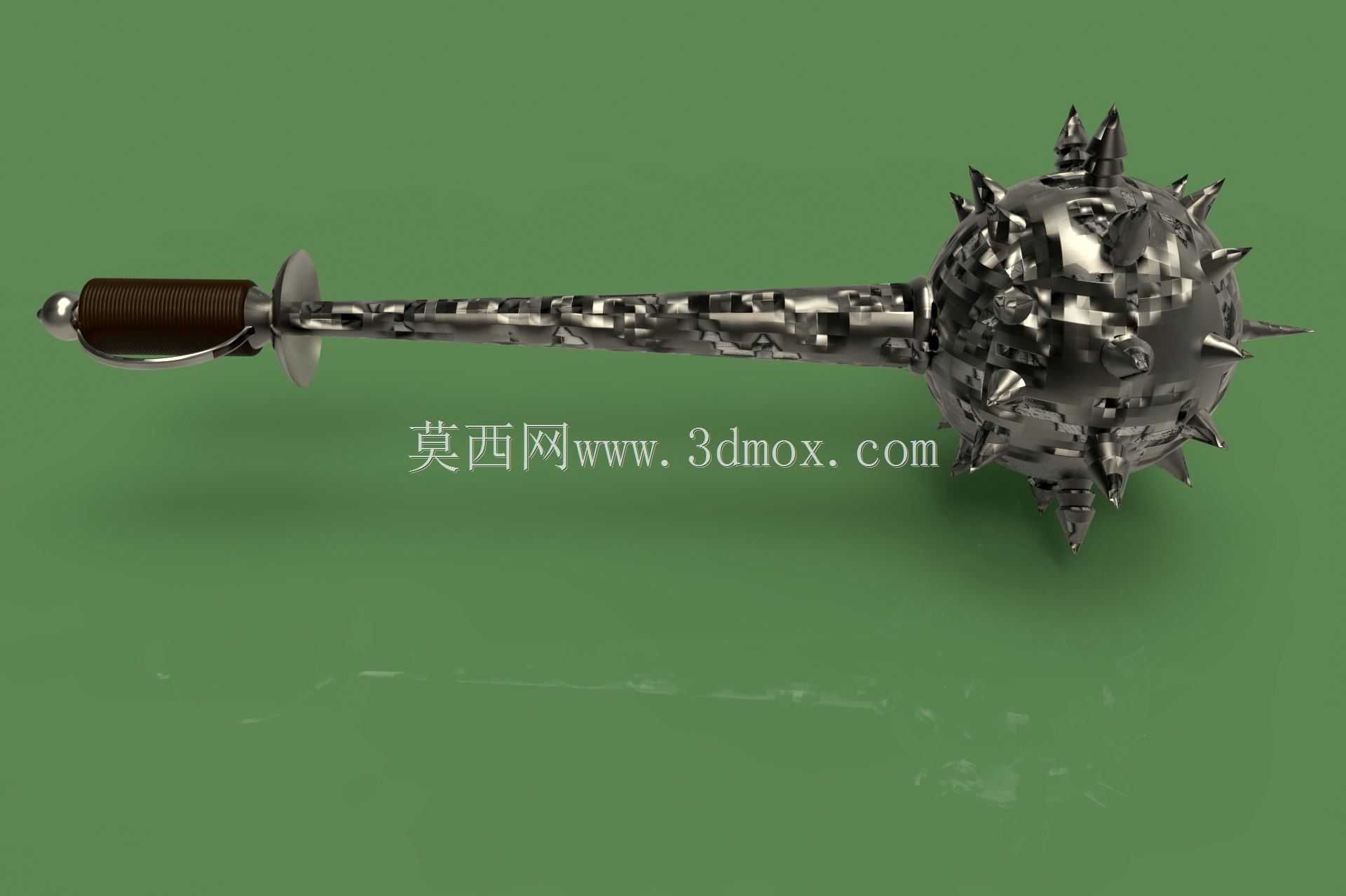

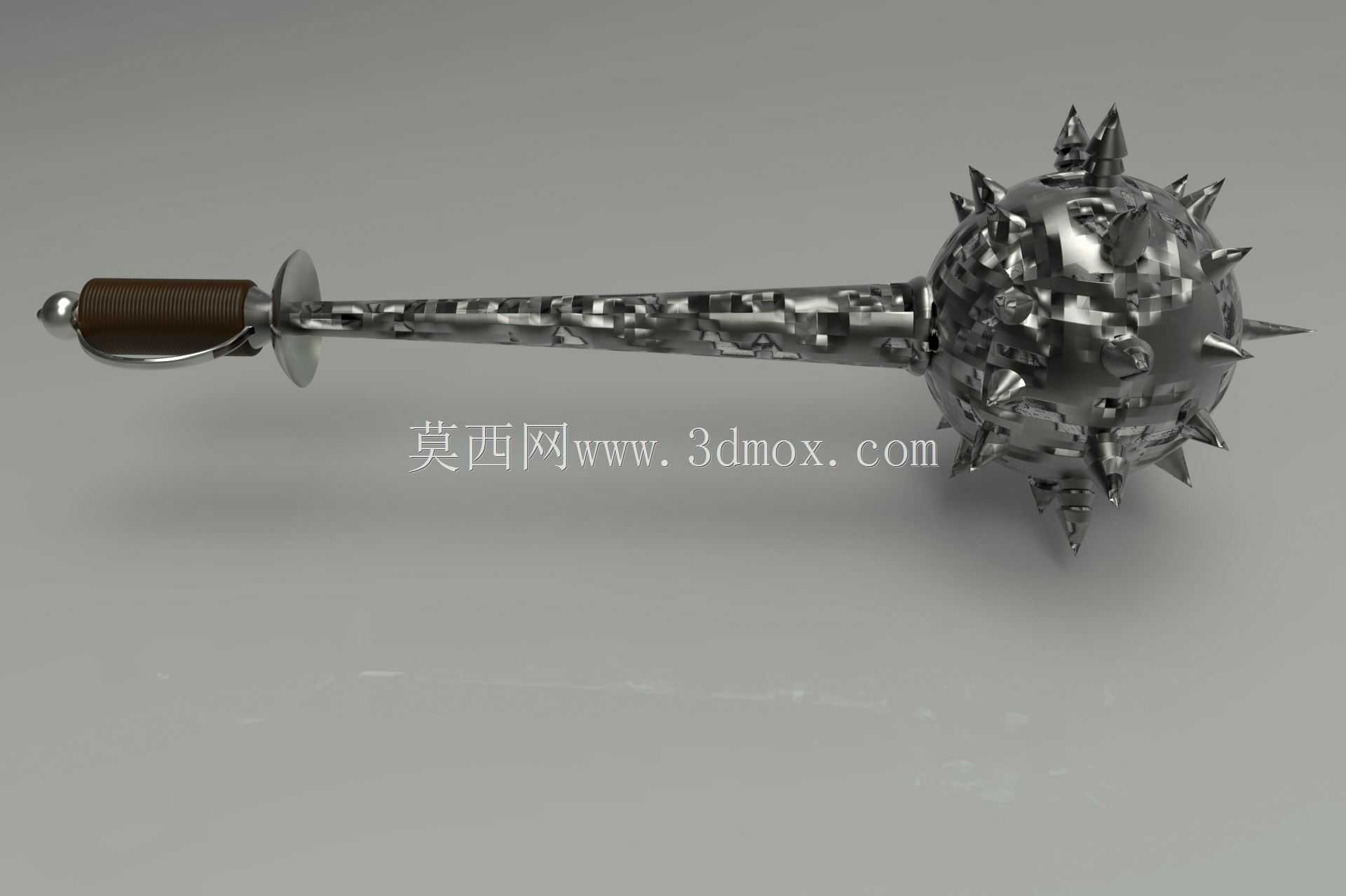

仿古双持带刺金属锤类兵器结构设计

本次呈现的双持带刺锤类器械，在结构设计上完全遵循传统手持冷兵器的力学传递逻辑，整体可拆分为刺击锤头、金属连接杆、握持手柄、尾端配重四个独立功能模块，各模块之间采用过盈配合加横向销钉锁止的连接方式，避免使用过程中出现松脱晃动的问题。从实际应用场景来看，这类器械的结构设计逻辑可迁移至安防破拆工具、影视道具制作、仿古器械复原等多个领域，其核心的钝击加刺击复合作用端设计，能在接触目标时通过集中的点状凸起传递更大的局部压强，同时依靠锤头整体重量保证冲击动能的有效传递。

设计过程中首先确定的是握持段的人机工程边界，手柄段采用带防滑纹理的包覆结构，直径控制在32mm至38mm区间，适配绝大多数成年使用者的握持围度，手柄长度设置为120mm，预留足够的双手单持切换空间，手柄与金属杆的衔接处设置直径20mm的圆盘状挡护手，挡护手边缘做R3圆角处理，既可以防止使用过程中手部向前滑移触碰锤头区域，也能避免尖锐边缘造成的意外划伤。金属连接杆部分采用变径设计，靠近锤头段直径为18mm，向手柄段逐步收窄至12mm，在保证整体抗弯强度的前提下尽可能降低杆身重量，让整体重心落在挡护手前方50mm至70mm区间，这个重心位置既可以保证挥击时的锤头惯性，也不会因为重心过于靠前导致长时间持握的腕部负荷过大。

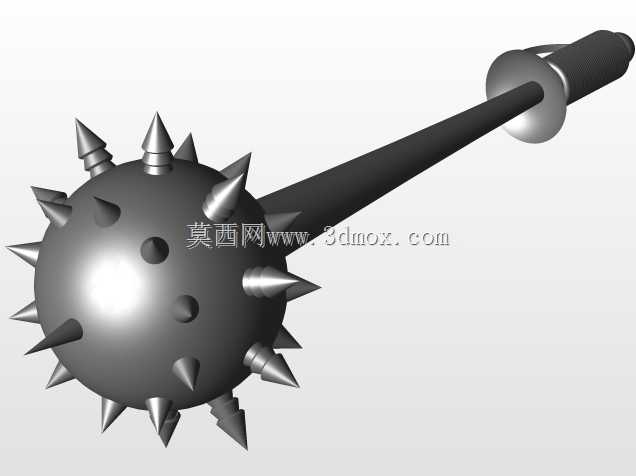

锤头部分为核心功能结构，整体为直径80mm的空心球形壳体，壳体壁厚设置为4mm，在保证足够结构强度的同时控制整体重量，球形表面均匀分布36根锥形尖刺，每根尖刺高度为15mm，根部直径8mm，尖端做R0.5mm的钝化处理，尖刺与球形壳体采用一体铸造成型后再做表面抛光处理，避免焊接连接带来的应力集中问题，尖刺的分布采用经纬线均匀排布逻辑，保证任意角度接触目标时都有至少3根尖刺同时受力，不会出现局部受力过大导致尖刺弯折的情况。尾端配重部分为直径20mm的圆台状金属块，重量设置为120g，通过螺纹连接在手柄末端，既可以平衡锤头端的重量，也能在需要时作为反向敲击的作用端，配重块末端设置直径5mm的挂环孔，可穿入腕绳防止使用过程中器械脱手。

从安装边界来看，整支器械的总长度控制在550mm，最大外径为锤头加尖刺的总直径110mm，收纳状态下可拆解为锤头、杆身、手柄三个独立部件，拆解后最长部件长度为320mm，可放入常规尺寸的器械收纳箱中。各连接部位的公差配合按照IT7级精度设置，销钉孔的位置度公差控制在0.1mm以内，保证组装后整体的同轴度，避免挥击时因为偏心产生的额外振动。表面处理方面，金属部件全部采用镀铬防锈处理，手柄包覆层采用耐磨橡胶材质，在-20℃至60℃的环境温度区间内不会出现材质硬化或粘黏的问题，可适应不同的使用环境。在结构强度校核阶段，按照10m/s的挥击线速度计算，锤头冲击瞬间的最大接触应力可达到1200MPa，选用40Cr作为金属基材的情况下，安全系数可达到2.5以上，完全满足常规使用场景下的强度要求，不会出现锤头变形、尖刺断裂、杆身弯折的失效问题。
