碳纤维材质点火开关操作面板结构设计

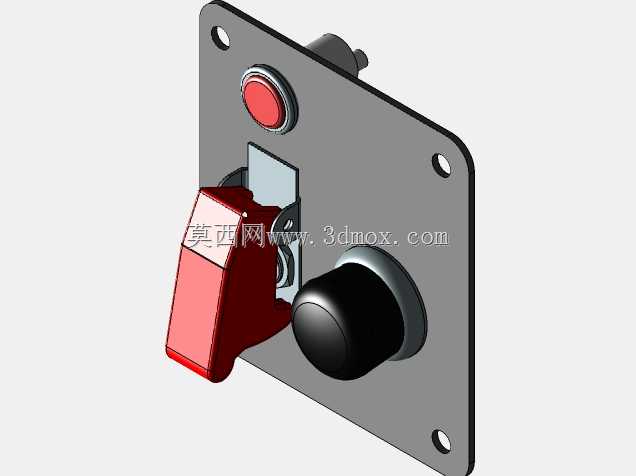

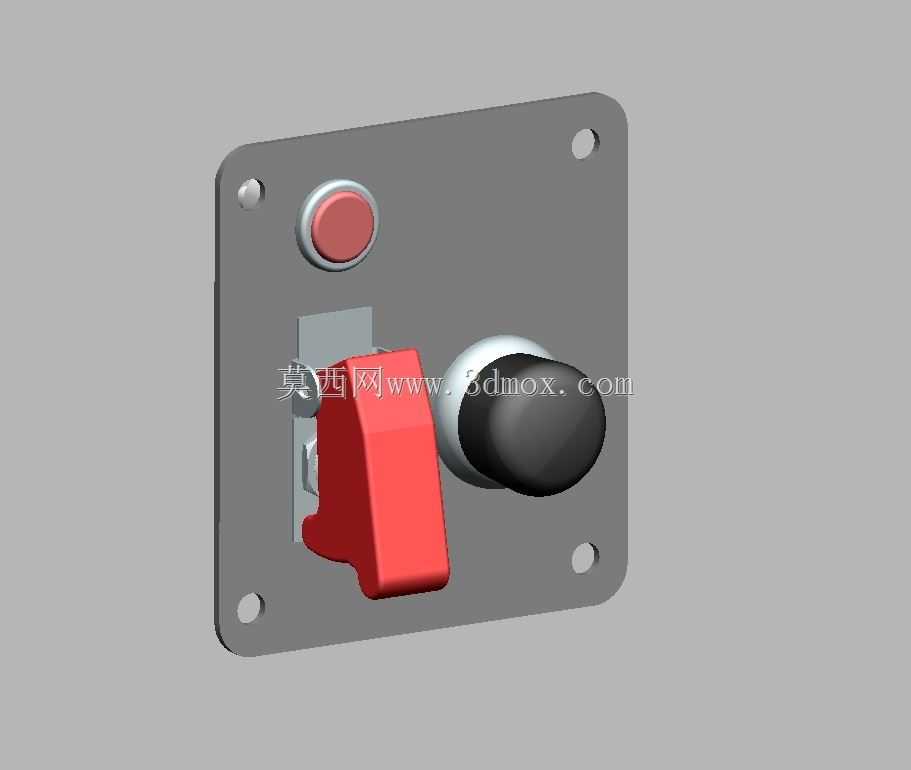

在特种改装车辆、小型通航飞行器、竞技类动力设备的驾驶操控区域，这类集成式开关面板承担着动力通断、应急操控的核心功能，区别于民用车辆的集成式点火总成，这类独立面板的设计需要兼顾操作防误触、安装适配性、工况耐抗性多维度的工程需求。从实际使用场景来看，这类面板常安装在驾驶位侧方的操控台预留位，操作人员佩戴防护手套也能完成精准操作，不会出现按键卡滞、拨杆滑脱的问题。面板本体采用碳纤维材质加工，相比传统冷轧钢板喷塑面板，重量降低六成以上，同时具备更好的抗振性能，在设备持续运行产生的高频振动环境下，不会出现紧固件松动、内部触点接触不良的问题。面板上的功能组件布局经过多轮人机工程校核，左上角的圆形红色按钮为应急断电开关，采用带防护圈的凸起设计，既保证紧急状态下可以快速触按，又能避免日常操作中的误碰触发；中部的红色拨杆为点火供电拨挡，设置了明确的挡位阻尼感，拨至导通位置时会有清晰的触感反馈，操作人员无需目视就能确认挡位状态；右侧的黑色旋钮为怠速调节旋钮，表面做了防滑纹理处理，旋钮的转动阻尼经过调校，转动过程中力矩均匀，不会出现空程或卡滞。安装层面，面板采用四角沉头孔固定方式，四个安装孔的孔位公差控制在±0.1mm范围内，适配主流操控台的通用安装孔距，安装时沉头孔可以将固定螺钉完全埋入面板表面，不会出现凸起剐蹭操作人员衣物的问题，面板背部的接线端预留了足够的走线空间，适配不同线径的控制线缆接入，同时背部设计有定位卡槽，安装时可以先通过卡槽将面板卡在操控台开孔处，再拧入固定螺钉，单人即可完成安装作业，不需要额外的辅助定位工装。设计过程中，首先明确了面板的核心边界条件：整体安装开孔尺寸控制在120mm*100mm范围内，面板本体厚度8mm，所有突出面板表面的操作件高度不超过25mm，避免突出过多在狭小操控舱内造成磕碰。功能组件的选型上，应急按钮选用自复位式常闭触点结构，按下后直接切断主供电回路，松开后不会自动复位，需要手动旋转复位，避免设备误启动；点火拨杆采用两挡位自锁结构，断开位置与导通位置均有锁定结构，设备运行过程中不会因为振动出现跳挡；调节旋钮选用无极旋转结构，内部采用导电塑料电位器，调节寿命超过十万次，满足长期频繁调节的使用需求。材质选择上，碳纤维面板的铺层设计经过优化，表层采用3K斜纹碳纤维布，内部铺覆高强度环氧树脂基体，整体抗弯强度超过300MPa，即使受到侧向冲击力也不会出现开裂变形，表面做了哑光处理，在户外强光照射下不会产生反光，避免干扰操作人员的视线。细节设计上，拨杆与面板之间的缝隙控制在0.3mm，既保证拨杆活动顺畅，又能阻挡灰尘、水渍进入面板内部，达到IP54的防护等级，适配户外作业、多尘潮湿的使用环境；旋钮与面板之间设置了防尘密封圈，长期使用也不会出现进灰导致的转动卡滞；所有操作件的颜色做了明确区分，应急断电按钮为醒目的红色，点火拨杆为亮红色，调节旋钮为黑色，操作人员可以通过颜色快速识别不同功能控件，降低操作失误率。从结构可靠性角度，面板内部的控件安装座采用一体化嵌件设计，在碳纤维面板成型时直接将金属安装嵌件预埋在对应位置，避免后期螺纹连接出现的滑牙、松动问题，每个控件的固定力矩都经过校核，即使在持续振动工况下，控件也不会出现移位。这类面板的设计没有冗余的装饰结构，所有结构设计都围绕操作可靠性、安装便捷性、工况耐抗性展开，既满足特种动力设备的操控需求，又通过碳纤维材质的应用实现了轻量化目标，相比传统金属面板，在重量、抗振性、耐腐蚀性上都有明显优势，适配各类对操控可靠性、部件重量有较高要求的动力设备场景。
