制冷系统用并行系统机架结构设计

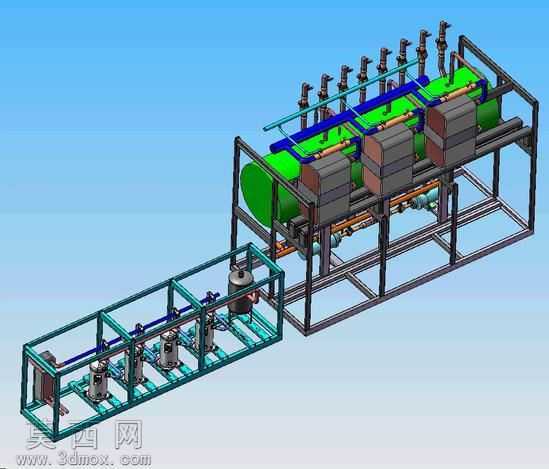

本模型为应用于制冷系统场景的并行系统机架三维设计成果，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配逻辑，对每一处构件的尺寸、装配位置、连接关系做了精准约束，确保模型可直接用于后续的工程校核、结构优化与生产参考。模型整体采用分层并行的框架式布局，主体支撑结构选用标准型材搭建主承载框架，框架做了等距分格设计，既保证整体结构的刚性与承重能力，也为制冷系统的核心功能部件预留了充足的安装空间。在材质表现上，模型对不同功能构件做了区分化的材质赋予：主支撑框架赋予哑光金属材质模拟工业型材的表面质感，制冷罐体部分赋予绿色哑光涂层材质模拟工业储液罐体的防护漆面，管路部分根据介质流向区分了不同的金属材质表现，阀件部分做了细节化的材质区分，清晰展现阀体的操作端与连接端结构，前端延伸的子框架部分赋予青绿色金属框架材质，和主框架形成视觉区分，清晰展现模块划分。结构设计上采用主副框架并行排布的思路，主框架区域用于集成安装制冷系统的储液罐体、换热管路、控制阀体等核心部件，管路沿框架内侧做规整排布，每一组阀件都对应独立的管路支路，实现多支路并行的制冷介质输送功能；前端延伸的副框架为独立的滑动安装模块，采用多个钣金框架组合的结构，设计为侧面安装形式，模块内集成了泵体、阀组与连接管路，可沿预设的滑动轨迹完成位置调整，方便后期的部件检修与管路对接。建模过程中对所有连接节点做了细节还原，包括型材间的焊接连接点位、管路与阀体的法兰连接结构、部件与框架的安装固定位都做了1:1的结构复刻，没有遗漏关键的装配细节；渲染阶段采用均匀的工业场景布光，清晰展现框架的层级关系、部件的排布逻辑与整体的结构形态，通过不同视角的展示可完整观察到机架的内部布局、外部轮廓与模块划分，充分体现了工业机架设计中模块化、易装配、易维护的设计思路，兼顾了结构承重需求与功能部件的集成安装需求，整体布局规整，管路排布有序，可作为同类制冷系统集成机架的设计参考模板。
