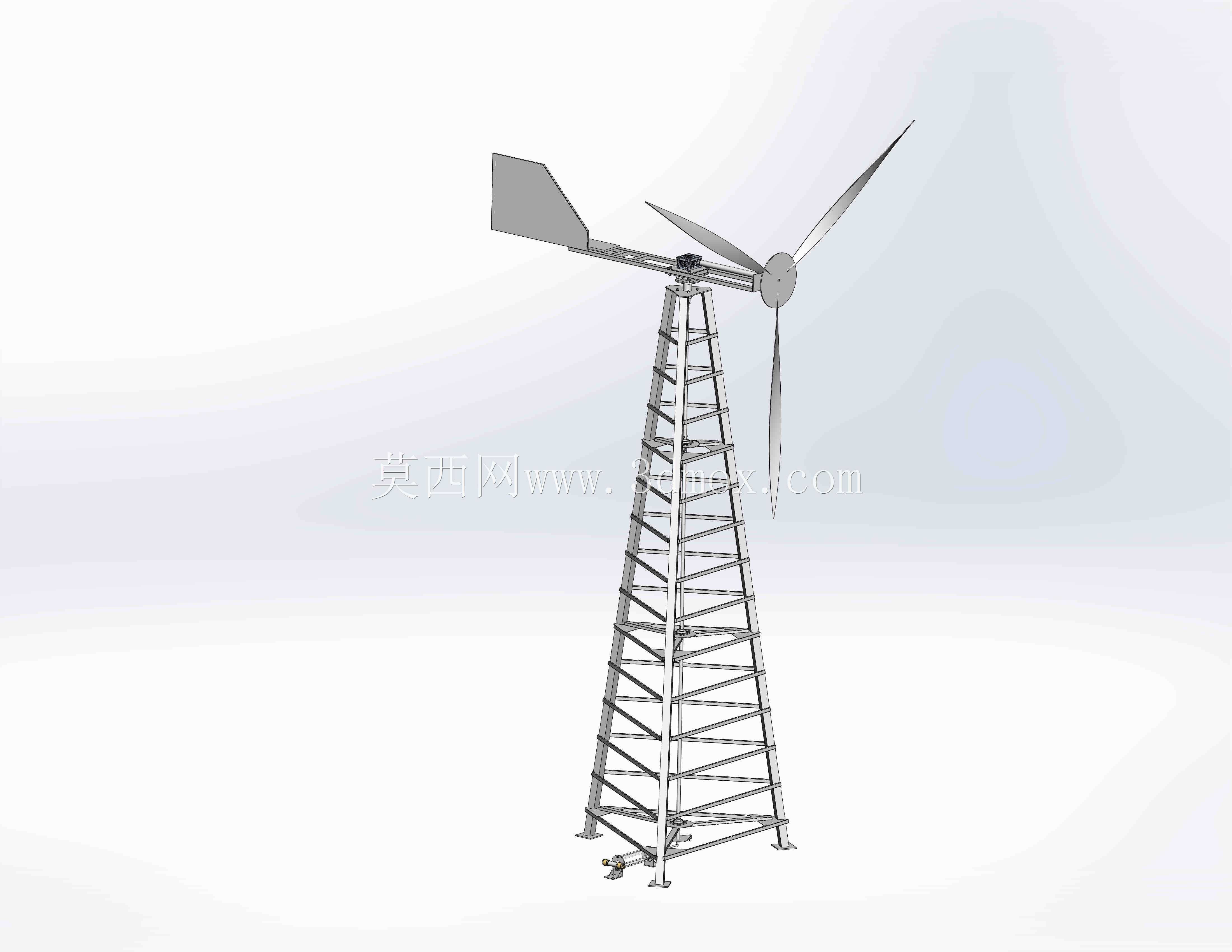

桁架塔架式风力提水风泵结构设计

　　这款风泵的结构设计完全围绕偏远无电网区域的提水需求展开，在牧区人畜饮水供给、坡地农田灌溉、盐碱地排涝、沿海水产养殖换水这类场景中，不需要外接电力输入，仅靠自然风能就能完成水体提升作业，适配没有常规供电条件的野外作业环境，相比电动提水设备省去了线缆铺设、电网配套的成本，也不需要燃油储备，日常运维的投入极低。

　　从功能逻辑上看，整套设备的动力输入完全来自顶部的三叶风轮，叶片采用翼型截面设计，在低风速区间就能获得足够的启动扭矩，不需要额外的辅助启动装置，当自然风吹过风轮时，叶片捕获风能转化为旋转机械能，通过塔架内部的传动结构将动力传递到底部的提水执行端，直接驱动泵体完成往复或旋转提水动作，整套动力传递路径没有冗余的中间转换环节，能量损耗控制在较低水平。设备尾部设置的尾舵结构承担风轮对风的功能，当风向发生变化时，尾舵受风力作用会带动整个风轮机舱绕塔架顶部的回转轴转动，让风轮始终保持迎风状态，不需要额外的电控对风机构，完全依靠机械结构实现自适应调向，结构可靠性更高，能适应野外多变的风向条件。

　　塔架部分采用空间桁架结构设计，主材选用等边角钢拼接，所有杆件之间通过螺栓或焊接形成稳定的空间三角受力体系，相比实心塔架结构，桁架结构的风阻系数更低，强风环境下塔架承受的横向风载荷更小，同时整体自重更轻，运输和现场安装的难度大幅降低，不需要大型吊装设备就能完成组装作业。塔架整体呈上窄下宽的锥台形态，底部四个支脚向外延伸形成足够的支撑跨距，每个支脚位置都预留了地脚安装孔，安装时可以通过浇筑混凝土基础配合地脚螺栓完成固定，基础的开挖尺寸不需要过大，在土层承载力满足要求的区域，常规的独立混凝土墩就能满足设备的抗倾覆要求，塔架的高度设计参考了近地面风切变的特性，将风轮安装高度设置在地面障碍物的影响高度以上，保证风轮能捕获到流速更稳定的风能，避免近地面紊流对风轮运行效率的影响。

　　在设计过程中，首先需要平衡风轮扫风面积和塔架承载能力的匹配关系，扫风面积过大会导致塔架承受的推力超过结构强度阈值，极端大风下容易出现塔架失稳弯折的问题，扫风面积过小则会导致风能捕获效率不足，无法满足提水作业的功率需求，因此在建模阶段需要对不同风速下的风轮推力、扭矩输出做反复校核，同时对桁架塔架的每一根杆件做受力分析，确保杆件的压杆稳定、拉应力、剪应力都在材料许用应力范围内，尤其是塔架顶部的机舱回转支撑位置，需要同时承受风轮的重力载荷、旋转振动载荷、横向风推力，是整个结构的应力集中区域，设计时做了局部加强处理，增加了斜撑杆件的密度，避免长期运行出现结构疲劳失效。

　　设备的安装边界需要提前做现场勘测，安装点位需要选择周边无高大树木、山体、建筑物遮挡的开阔区域，风轮旋转平面的投影范围内不能有架空线缆、高大构筑物，避免风轮运行过程中发生碰撞，塔架基础的水平面需要找平，保证塔架安装完成后保持垂直状态，避免风轮旋转时出现偏载导致的振动过大问题。底部的提水泵体接口可以适配不同规格的输水管道，根据提水扬程和流量的需求，可以调整传动机构的传动比，在风速较高的区域匹配更大的传动比来提升提水压力，在风速偏低的区域适当降低传动比来保证风轮的启动性能。整套设备没有复杂的电子元器件，所有运动部件都预留了润滑注油位置，日常维护只需要定期对回转支撑、传动节点加注润滑脂，检查杆件连接螺栓的紧固状态即可，不需要专业的电控维修人员，非常适合偏远地区的长期使用。
