长距离水平槽式螺旋输送设备结构

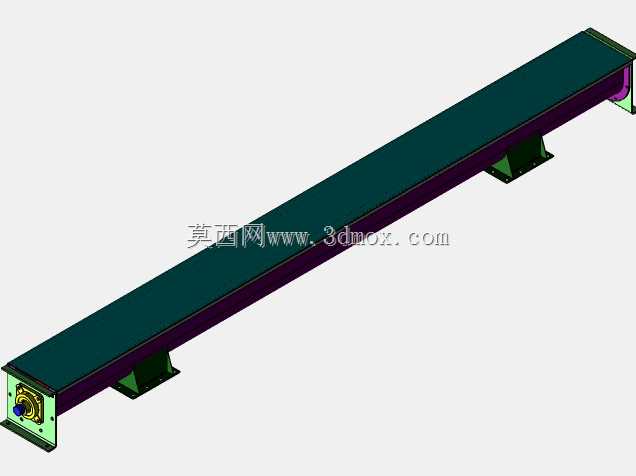

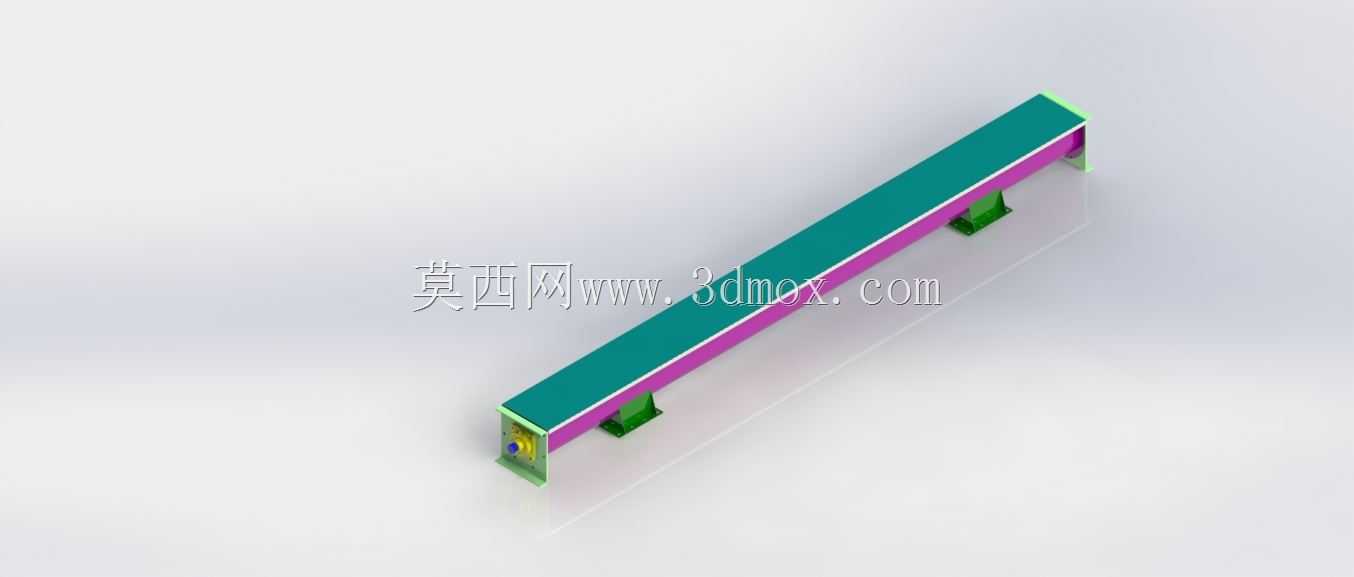

　　在散料连续输送的工程场景里，这类水平布置的螺旋输送结构常被用于粉体、小颗粒散料的密闭转运，常见于粮食加工、建材配料、化工粉体投料、污水处理污泥输送等工段，相比皮带输送，它的全封闭槽体能避免物料撒漏、粉尘外溢，尤其适合输送易扬尘、有一定湿度或怕污染的散状物料，单段布置长度可覆盖十余米的水平输送距离，无需多点转序就能完成料仓到下游设备的物料衔接。从结构设计逻辑来看，整机采用U型截面槽体作为物料承载主体，槽体上沿设置盖板形成密闭输送腔，避免输送过程中物料洒落或者外界杂质混入，槽体底部等间距布置的支撑脚架带安装底板，可直接通过膨胀螺栓固定在车间混凝土地面或者钢平台上，安装时需要保证各段槽体的同轴度偏差控制在允许范围内，

　　避免螺旋轴运转时出现卡滞、蹭壁的问题。驱动端设置在槽体一端的端座结构上，端座集成了轴承安装位与密封结构，既可以承载螺旋轴运转时的径向与轴向载荷，也能阻挡槽体内的物料从轴端缝隙泄漏，端座外侧预留了驱动单元的安装接口，可匹配减速电机直连或者链传动的动力输入形式，根据输送物料的磨琢性不同，端座内的密封件可选用填料密封或者骨架油封组合结构，应对不同的密封需求。槽体内部的螺旋叶片采用连续等螺距设计，针对磨琢性较强的物料可在叶片外缘加装耐磨衬条，延长易损件的更换周期，螺旋轴的中间位置可根据槽体长度设置吊挂轴承，避免长轴运转时出现挠度过大的问题，吊挂轴承的结构要尽量减小对物料流的阻挡，避免物料在吊挂位置出现积料堵转的情况。

　　非驱动端的尾座设置了推力轴承结构，可承受螺旋轴输送物料时产生的轴向反力，尾座同样设置密封结构，避免细粉物料进入轴承腔造成轴承磨损。整机的安装边界需要预留足够的维护空间，驱动端一侧要留出减速电机拆装、轴承维护的操作空间，槽体上方的盖板要预留观察口与快拆结构，方便日常检查槽内物料输送状态、清理残留积料，支撑脚架的安装孔位设计成长圆孔，可在安装时微调槽体的水平度与同轴度，降低现场安装的对位难度。在选型适配阶段，需要根据输送物料的堆积密度、磨琢性、输送倾角、输送量来匹配螺旋叶片的直径、螺距与驱动功率，这类水平布置的螺旋输送结构输送倾角一般不超过20度，当输送倾角过大时物料会因重力下滑降低输送效率，槽体的壁厚选择也要结合物料的磨琢性确定，

　　输送石英砂、矿粉这类高磨琢性物料时需要适当加厚槽壁或者加装可更换的耐磨衬板，减少槽体磨损后的维护成本。日常运维中，需要定期检查端座与尾座的轴承温升、密封件的泄漏情况，及时补充润滑脂，停机前要尽量排空槽内的残留物料，避免物料板结造成下次启动时负载过大，损坏驱动单元或者扭转变形螺旋轴。
