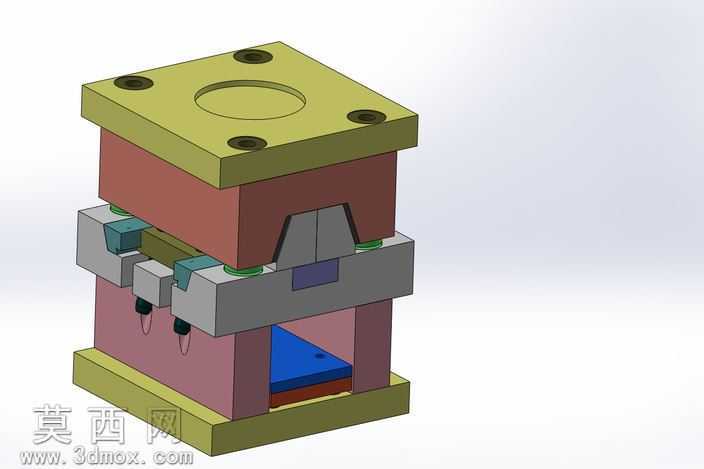

注塑模具角度斜顶针组三维结构

本作品为注塑模具内置角度斜顶针组的完整三维结构建模，整体采用自上而下的装配设计思路完成搭建，在三维建模过程中严格遵循注塑模具的实际设计规范，对模架各层板、斜顶滑块、导向定位部件、复位弹性元件、顶出组件逐一进行参数化建模，确保各部件的装配间隙、配合公差符合实际生产加工的精度要求。建模阶段首先完成上下模架的基准定位，以中心浇口位置为设计原点，确定模架长宽高的整体尺寸，上下固定板采用带沉头孔的安装结构，沉头孔位置均匀分布于固定板四角，用于模具与注塑机的锁模固定。中间的角度斜顶机构是本套结构的核心设计，斜顶块采用带斜度的配合面与模仁滑槽贴合，斜度参数经过脱模行程计算确定，既保证侧向抽芯的行程足够脱出产品倒扣，又避免斜度过大导致顶出过程出现卡滞。斜顶与顶针板的连接采用活动铰接结构，保证顶出过程中斜顶可以沿斜向顺畅滑动，同时在斜顶周边设置了导向压块，压块采用耐磨材质的外观渲染效果，表面做了硬化质感的材质处理，减少长期往复运动的磨损。复位元件采用圆柱螺旋弹簧，布置于斜顶两侧的复位杆位置，弹簧建模时还原了实际的节距、线径参数，材质渲染为弹簧钢的金属哑光质感，开模顶出后弹簧可带动斜顶及顶出机构快速复位，为下一次注塑循环做准备。模架的各层板分别赋予不同的材质表现，上下固定板采用调质钢的暗黄绿色金属漆质感，模仁部分采用红棕色的模具钢材质表现，滑动配合部件采用银灰色的精钢质感，底部承托板做了与上固定板一致的材质处理，便于区分不同功能的模架组件。整体渲染采用柔和的工作室环境光，避免生硬阴影遮挡结构细节，各部件的装配关系清晰可见，可直观展示角度针组在模具开合模过程中的运动逻辑，清晰呈现斜向抽芯、顶出、复位的完整动作路径，还原了注塑模具内侧向倒扣脱模结构的典型设计方案，建模过程中对所有配合面做了干涉检查，确保各部件运动过程中无碰撞、无干涉，完全符合实际模具的设计生产逻辑。
