物联网智能电控插销式门锁结构设计

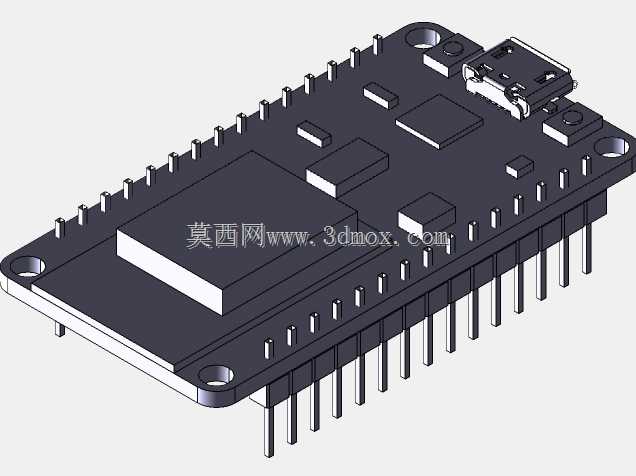

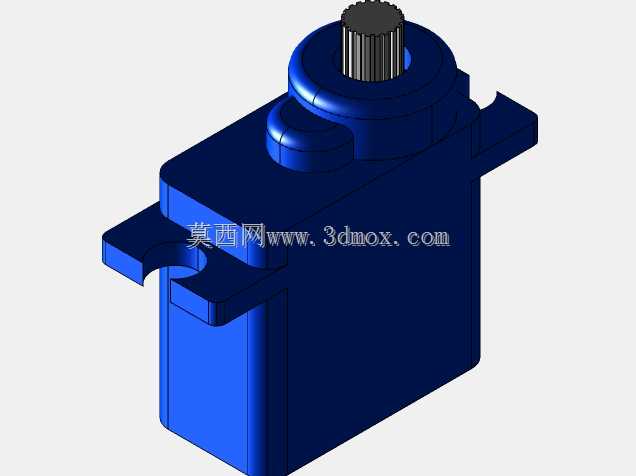

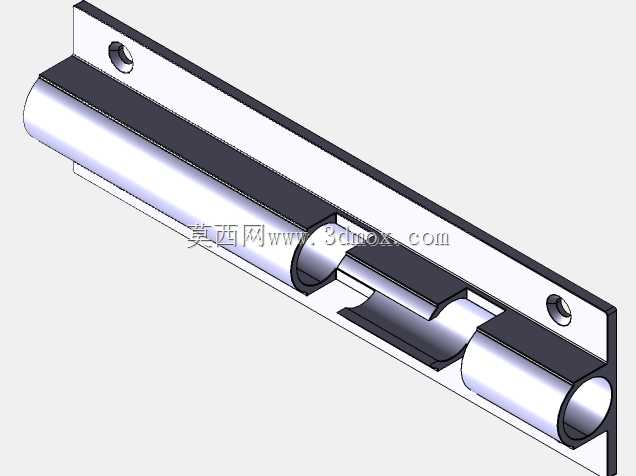

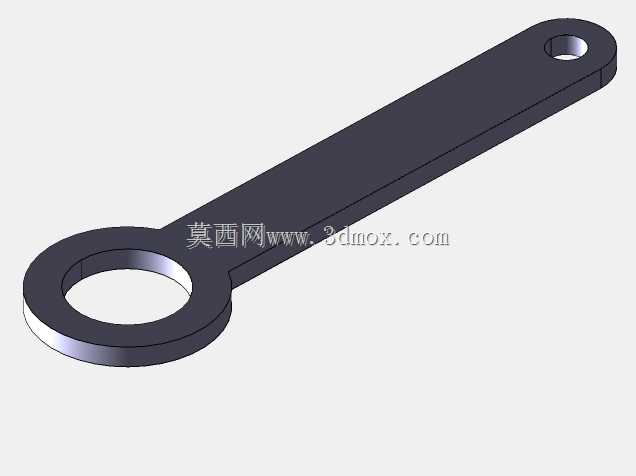

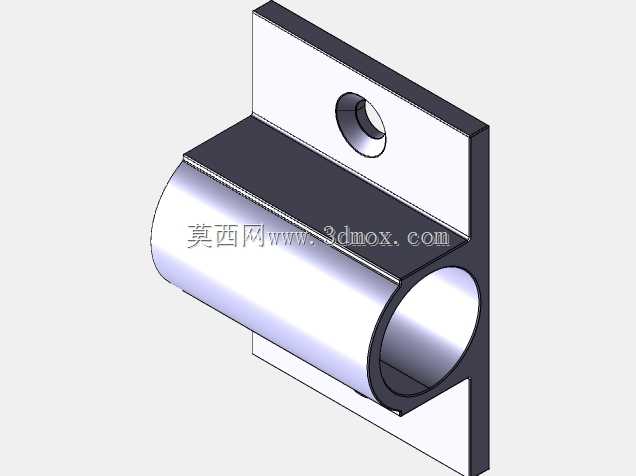

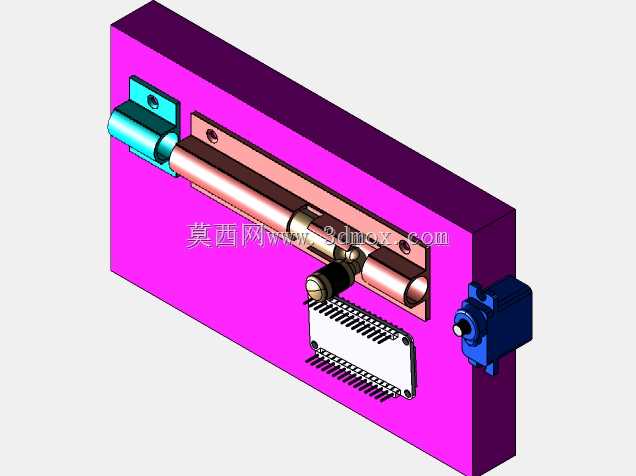

这款插销式智能锁结构，主要面向民用入户门、办公区域隔断门、仓储隔间门这类需要权限管控的出入场景，相比传统机械插销锁，核心是把电控驱动、状态反馈的功能整合到紧凑的锁体内部，不需要额外外置复杂的控制盒，适配常规门体的安装厚度，不需要对现有门体做大规模裁切改造。从结构布局来看，锁体采用基板承载所有功能部件的设计思路，所有传动、驱动、电控元件都固定在一块金属安装基板上，基板上预留了对应门体安装孔位，现场安装时只需要在门侧对应位置开出插销的活动让位孔，将基板贴合门体内侧固定即可，插销的伸出长度适配常规门框的锁孔深度，不会出现伸出过长卡滞、伸出过短锁止失效的问题。驱动部分采用微型减速电机配合凸轮传动结构，电机输出的旋转运动通过凸轮转化为插销的直线往复动作，传动路径上设置了到位限位结构，当插销伸出到锁止位、缩回到解锁位时，凸轮会触发行程反馈元件，给控制系统传递到位信号，避免电机长时间堵转烧毁，同时也能远程反馈锁具的实时开关状态，适配物联网系统的状态采集需求。插销本身采用圆柱式金属结构，导向段做了耐磨处理，和基板上的导向套配合间隙控制在合理范围，既不会因为间隙过大出现晃动松旷，也不会因为间隙过小在温湿度变化时出现卡滞，插销端部做了倒角导向，就算门框和门体存在少量安装错位，也能顺利插入锁孔完成锁止。电控部分的控制板采用直插式安装固定在基板下方的预留位置，板载接线端子预留了电源、通讯、外部开关的接线位，支持接入物联网网关，实现远程开锁、权限时效管控、开锁记录上传这类功能，控制板和电机之间的走线全部在基板侧面的走线槽内排布，不会和运动的插销、凸轮部件产生干涉，避免长期使用过程中出现线材磨损短路的问题。锁体外侧的端盖采用卡扣加螺丝的双重固定方式，日常维护时只需要拆下外侧端盖就能接触到内部的传动部件和电控板，不需要把整个锁从门体上拆下来，降低后期运维的工作量。考虑到不同使用场景的安装需求，基板上的安装孔做了长圆孔设计，允许安装时存在少量的位置调整量，抵消门体开孔的位置误差，不需要安装时反复扩孔调整。锁体的整体厚度控制在常规门体的暗装空间范围内，安装完成后不会突出门体内侧过多，不会影响门体的正常开合，也不会和门后的家具、物品产生磕碰。传动结构的设计上特意规避了复杂的齿轮组传动，采用单凸轮直驱的结构，减少传动环节的故障点，就算出现电控系统故障，也预留了应急解锁的结构位，可以通过外部机械结构手动驱动插销回缩，避免出现断电就锁死无法开门的问题。插销的锁止位设置了机械自锁结构，当插销伸出锁止后，就算外部通过锁孔撬动插销，凸轮的自锁角度也会阻止插销回缩，不需要额外加锁止销就能承受一定的侧向撬动力，满足日常使用的防盗需求。
