这类环形卡接密封件在流体管路、旋转轴端、快拆连接结构中应用十分广泛,日常做设备维护拆检时,经常能在气动回路接头、液压管路快插端、小型旋转机构的轴肩位置见到同类型结构,它的核心作用是在两个配合件之间形成径向或轴向的限位与密封,替代传统的螺纹紧固加平垫密封的组合方案,减少装配工序的同时,提升反复拆装后的结构可靠性。

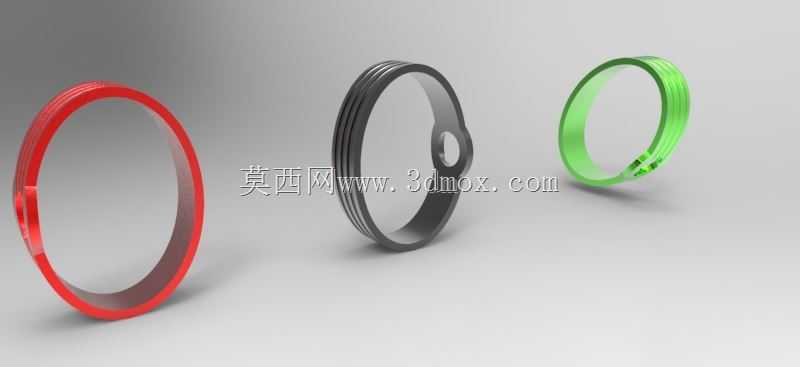

从结构设计逻辑来看,这类环形件的截面并非等厚的正圆环,不同配色的样件对应不同的工况适配版本:红色款截面做了双侧微凸的棱边设计,装配时棱边会受挤压产生微变形,填充配合件之间的微小间隙,适合用在低压气动回路的管端定位,能承受0.8MPa以内的气体压力,不会出现径向窜动;黑色款在环体单侧做了带定位孔的凸耳结构,这个凸耳不是多余的设计,装配时凸耳会卡入配合基座的预留卡槽内,避免环体随轴转动出现磨损,定位孔可以穿入细小的定位销,进一步限制周向转动,适合用在有相对旋转运动的轴端密封位,比如小型水泵的叶轮轴定位、电动工具输出轴的防尘密封位;绿色款环体外圈做了多道平行的环形凹槽,这些凹槽可以储存少量润滑脂,降低环体与配合件之间的滑动摩擦系数,适合用在需要反复滑移拆装的连接位,比如快换工装的定位环、可拆卸设备舱的卡接密封位。

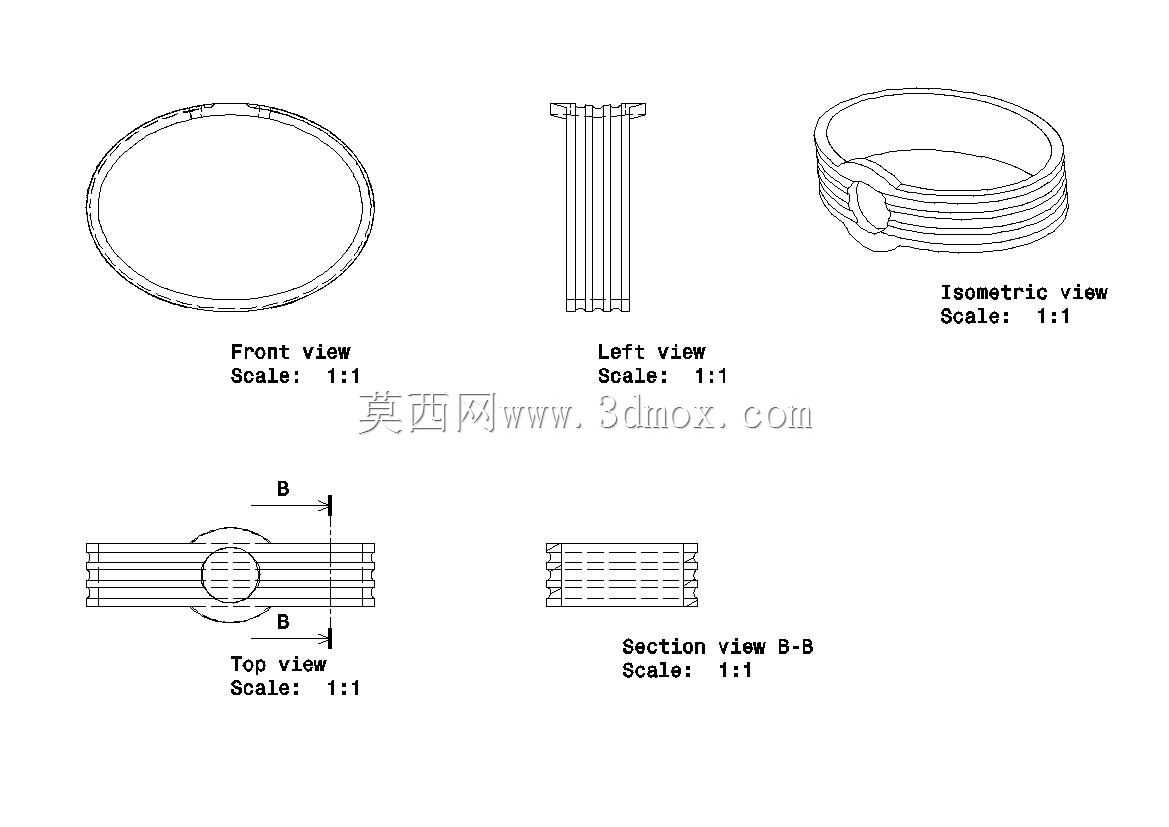

做这类结构的三维建模时,首先要确认安装边界的尺寸参数:首先是配合轴的外径公差,一般这类卡环的内径要比配合轴的公称尺寸小0.1-0.2mm,依靠材料的弹性胀紧在轴上,避免松脱;其次是安装槽的深度,环体的径向厚度要比槽深大0.05-0.1mm,保证装配后环体有部分突出槽面,起到轴向限位的作用;环体的轴向宽度要和安装槽的宽度保持0.03mm以内的间隙配合,避免装配后出现轴向窜动产生异响。需要注意的是,带凸耳的款式,凸耳的位置要避开配合件的应力集中区,比如轴的台阶过渡处、键槽边缘位置,防止凸耳受挤压断裂;带储油槽的款式,凹槽的深度不能超过环体径向厚度的1/3,不然会降低环体的整体结构强度,受轴向挤压力时容易出现断裂失效。
在实际选型应用中,这类环形件的材料选择要匹配工况:普通气动回路用的可以选用改性尼龙材质,重量轻、成本低,有足够的弹性满足胀紧需求;有油液接触的工况要选用耐油橡胶包覆尼龙的复合材质,避免长期接触油液出现材质溶胀失效;有相对旋转摩擦的工况要选用添加二硫化钼的耐磨尼龙材质,降低摩擦损耗,提升使用寿命。装配时不需要专用工具,只要将环体对准安装槽,用手均匀按压环体圆周,待环体完全卡入槽内后,转动环体确认没有卡滞、凸耳完全对准卡槽即可,相比传统的螺纹挡圈、孔用弹性挡圈,这类结构的装配效率能提升40%以上,而且不会因为拆装时的工具撬动导致安装槽表面出现划痕,影响后续的密封效果。
很多刚入行的结构设计人员做这类零件时,容易忽略环体的开口过渡设计,这类环形件一般都会预留一个细小的开口,方便装配时胀开套入轴上,开口的两端要做圆弧过渡,不能留尖锐的直角切口,不然装配时尖锐的切口会刮伤轴表面的镀层或者密封面,长期使用后刮伤位置容易出现锈蚀或者密封泄漏的问题。另外,环体的所有棱边都要做0.1mm的倒角处理,去除建模时残留的尖锐边,一方面避免装配时划伤操作人员的手部,另一方面也能减少棱边与配合件的接触应力,避免长期受压后棱边出现崩缺。在做装配干涉检查时,要模拟环体胀开的最大变形量,确认环体胀开到能套入轴的最大直径时,不会和周边的其他零件产生干涉,比如轴端的锁紧螺母、相邻的轴承端面等,预留足够的装配操作空间,避免实际装配时出现零件无法安装的问题。
- 模板大小: 1.97 MB
- 售价:5金币
- 下载次数: 13
- 系统要求: CATIA,CATIA,AutoCAD,STEP / IGES,STEP / IGES,Rendering
- 软件分类: 通用五金配件
