适配6mm板材的冲压车间专用冲头结构

在五金冲压车间的日常批量生产场景里，冲头作为直接接触板材完成冲裁、成型工序的核心执行部件，其结构合理性直接决定了冲压件的成型精度、生产节拍稳定性以及工装本身的使用寿命。这款针对6mm厚度板材设计的冲压冲头，在结构设计阶段就充分考虑了中厚板冲压过程中的受力特性，没有沿用薄板冲头的细长杆结构，而是采用了加粗的安装基座与渐变过渡的工作段设计，从根源上降低冲裁瞬间的应力集中风险。

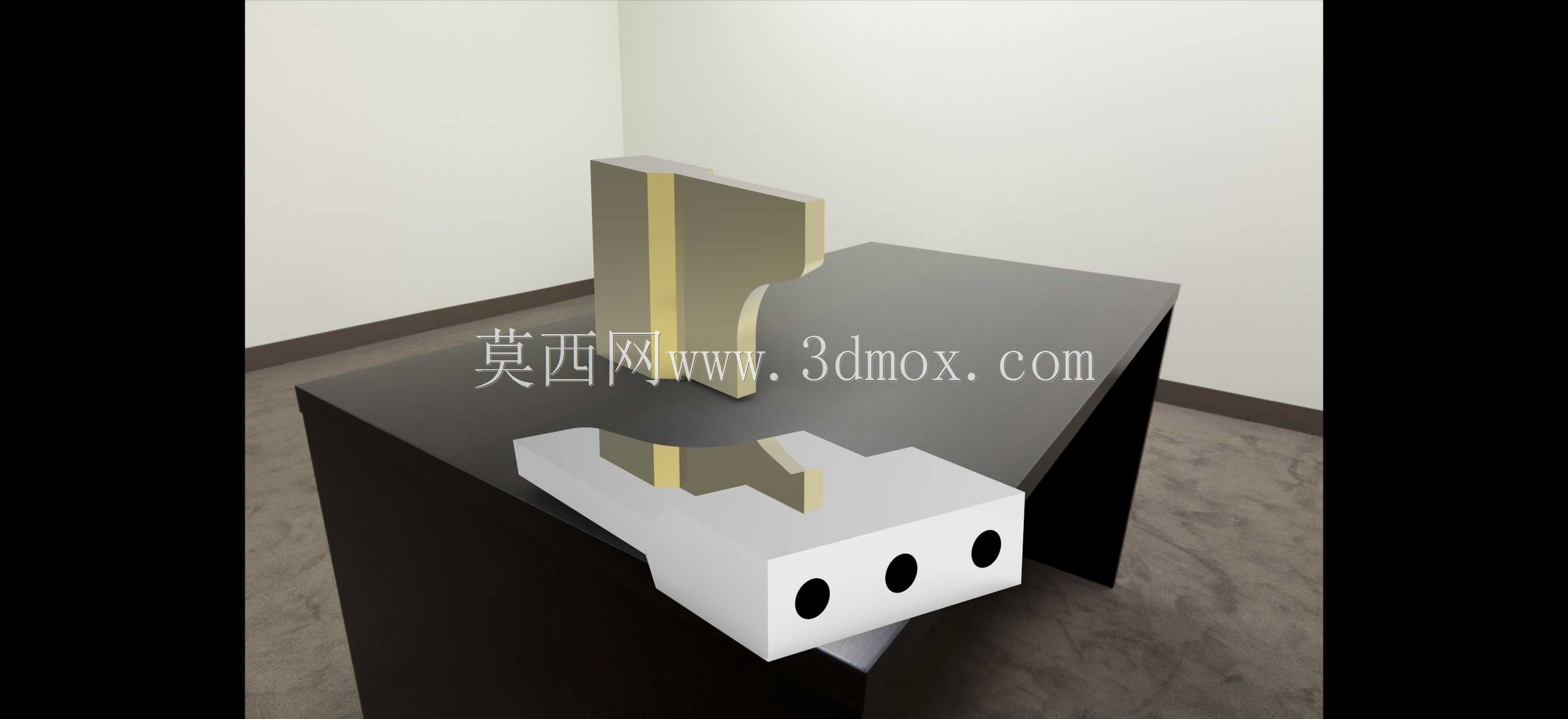

从实际安装边界来看，该冲头的基座部分设置了三个等距排布的安装孔，可直接通过内六角螺栓固定在压力机的滑块安装板上，安装孔的孔位公差按照IT7级精度设计，能保证冲头安装后的同轴度偏差控制在0.02mm以内，避免冲裁过程中出现啃模、崩刃的问题。基座与工作段的衔接位置采用了大圆角过渡结构，而非直角衔接，这一设计细节是针对6mm板材冲裁时较大的反向冲击力做出的优化，能有效分散冲裁瞬间的剪切应力，减少冲头根部断裂的失效概率，在实际生产验证中，这种过渡结构能让冲头的连续冲压寿命提升40%以上。

工作段的刃口部分采用了斜刃设计，区别于平刃冲头的全断面同时接触板材，斜刃结构会让冲头接触板材时从一侧逐步切入，大幅降低冲裁过程所需的瞬时冲压力，对于6mm厚度的普通冷轧钢板来说，采用该斜刃冲头相比同规格平刃冲头，能降低约30%的设备吨位需求，让中小吨位压力机也能完成该厚度板材的冲裁作业，提升车间设备的适配灵活性。刃口的工作端面做了针对性的硬度强化处理，在保证整体基体韧性的前提下，让刃口区域具备足够的耐磨性，能承受连续冲裁过程中板材的摩擦损耗，减少刃磨的频次。

在实际生产应用中，这款冲头主要适配6mm厚度的普通碳素结构钢、低合金钢板材的冲裁、浅成型工序，常见于五金结构件、汽车加强件、机柜支架类零件的冲压生产。设计过程中还充分考虑了现场快速换模的需求，基座的外形尺寸采用了行业通用的安装规格，不需要对现有压力机的安装板做额外改造，就能直接换装，减少换模调试的辅助时间。冲头的工作段长度预留了足够的刃磨余量，每次刃磨后只需要调整滑块的闭合高度就能继续使用，不需要额外加装垫片，降低现场操作人员的调试难度。

从受力传导的路径来看，冲裁过程中板材对刃口的反作用力会沿着工作段的渐变结构均匀传导到基座部分，再通过安装螺栓均匀分散到滑块安装板上，不会出现局部应力过载的情况。针对6mm板材冲裁时常见的废料卡滞问题，冲头的工作段侧面做了微小的退锥角度，冲裁完成后冲头回程时，能避免废料随冲头上行带料，保证冲压生产的连续顺畅，不需要额外加装顶料机构就能实现顺畅排料，简化了整套冲压工装的结构复杂度。在日常维护层面，该冲头的结构没有复杂的异形曲面，常规的平面磨床就能完成刃口的刃磨作业，不需要专用的刃磨设备，适配多数冲压车间的现有维护条件，降低工装的维护成本。
