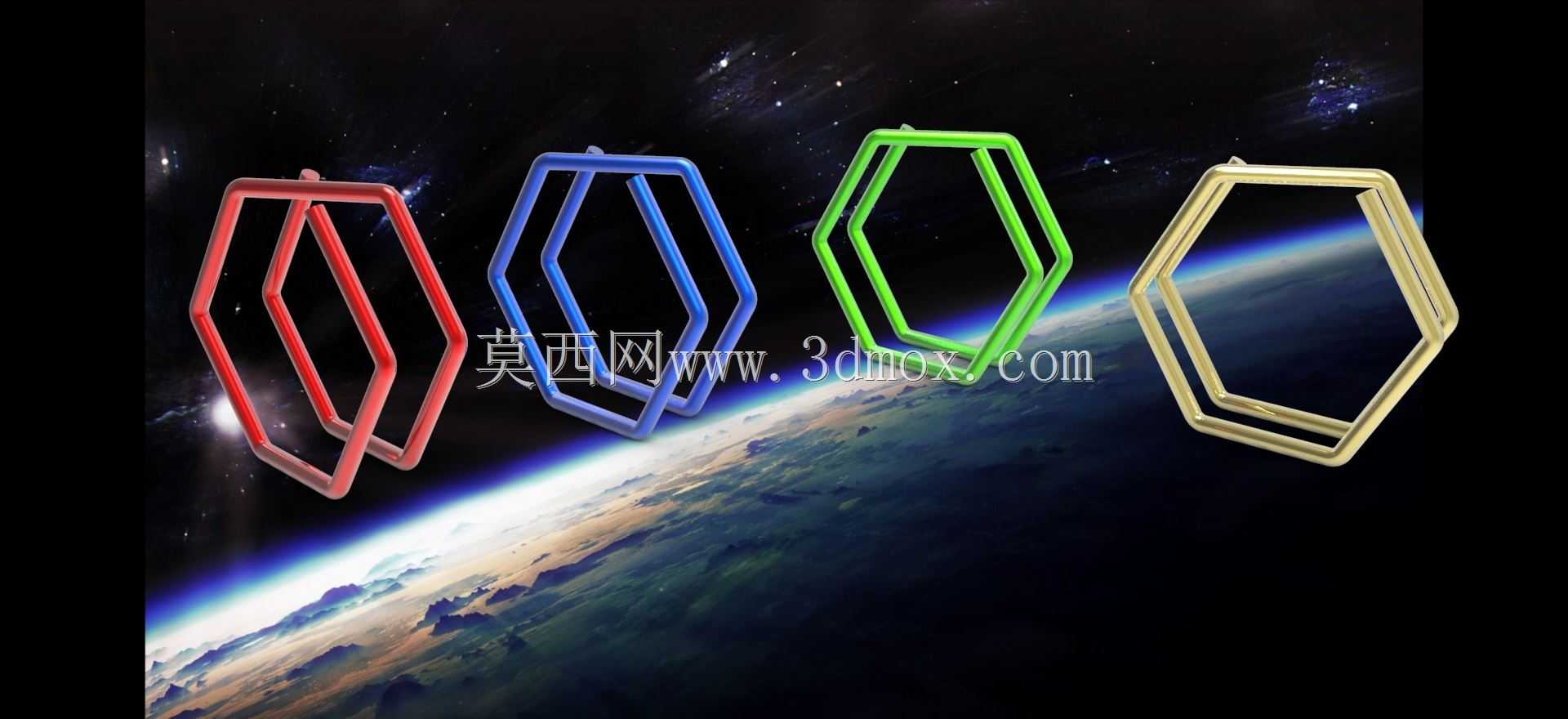

多色六角形弹性缓冲构件结构设计

　　这类六角轮廓的弹性构件，和常规圆形截面螺旋弹簧的应用场景有明显区分，在需要定向限位、平面贴合安装的工位上适配性更强。日常做设备结构布局时，经常会遇到安装面为六边形槽位、或者需要弹性件沿六角边方向提供均匀回弹力的工况，圆形弹簧放入这类安装位容易出现径向窜动，长期往复动作后会出现偏磨、弹力轴线偏移的问题，而六角外形的弹性件可以直接和安装槽的六个边贴合定位，不需要额外增加导向套结构，能压缩整个弹性组件的轴向安装空间，在紧凑化的工装夹具、小型电子设备缓冲结构、文创类弹性开合机构里都有实际应用。

　　从功能特性来看，这类六角弹簧的弹力释放方向和常规圆柱弹簧不同，它的每一段直边都可以作为独立的弹性变形段，相比同圈径的圆形弹簧，在相同压缩行程下能提供更线性的弹力反馈，不会出现圆形弹簧压缩到中后期刚度陡增的问题。做结构选型时要注意，这类弹簧的安装边界需要匹配六角对边尺寸，预留的安装槽深度要大于弹簧完全压并时的高度，槽的内壁粗糙度建议控制在Ra3.2以内，避免弹簧往复伸缩时棱角部位刮擦内壁产生金属碎屑，影响周边精密组件的运行。如果是用在有耐腐蚀要求的工位，可以选择表面做喷塑、电泳处理的款式，不同颜色的表层处理也能快速区分不同刚度等级的同尺寸弹簧，方便产线装配时快速识别选型，减少错装概率。

　　设计这类异形弹簧的时候，首先要确定六角的对边尺寸和对角尺寸的公差，一般安装配合间隙控制在0.1-0.2mm之间，间隙太小会导致弹簧卡滞在槽内无法正常回弹，间隙太大又会失去六角定位的意义，出现径向晃动。弹簧的线材直径要根据所需的工作载荷计算，每一圈六角的折弯处都要做圆角过渡，不能出现直角折弯，否则折弯位置会产生应力集中，反复伸缩后容易在折弯点出现断裂失效。建模的时候要注意相邻两圈弹簧的间隙均匀性，压并状态下每一圈的六角面要保持平行，不能出现圈与圈之间的错位，否则压缩时会出现圈间摩擦，不仅会产生异响，还会导致实际弹力和设计值出现偏差。

　　实际装配时，这类六角弹簧不需要额外的导向轴，依靠六角外形和安装槽的配合就能保证伸缩方向的一致性，相比需要配套导向杆的普通弹簧，能减少两个机加工零件的加工量，降低整个组件的装配成本。在一些需要周向均匀受力的缓冲工位，比如小型设备的减震脚垫内部、按压式开关的回弹结构、可拆卸面板的弹性定位结构里，这类六角弹簧的表现比普通圆柱弹簧更稳定，不会因为安装时的轻微偏斜导致弹力方向偏移。做受力校核时，不能直接套用普通圆柱螺旋弹簧的刚度计算公式，要把六角的每一段直梁作为悬臂梁单元计算变形量，再结合圈数叠加整体刚度，折弯圆角处的应力集中系数要取1.2-1.5的安全系数，避免长期交变载荷下出现疲劳断裂。如果是用在经常拆装的工位，弹簧的两端要做平圈处理，保证两端面和安装基准面的贴合度，避免安装后弹簧出现倾斜，导致受力不均。
