SKF薄壁深沟球密封轴承结构设计

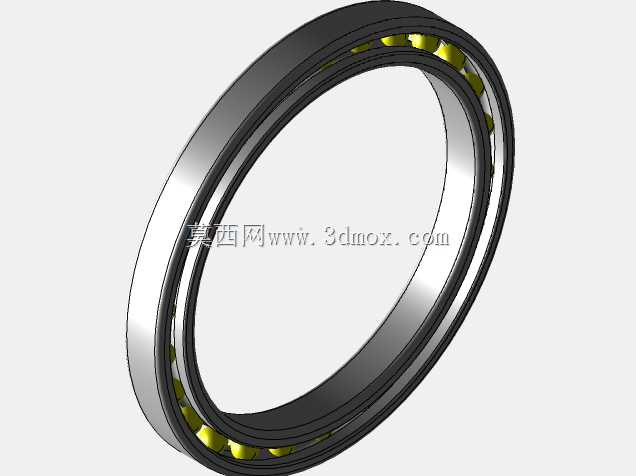

在精密传动、轻载回转机构的设计选型中，薄壁类深沟球轴承往往是空间受限场景下的核心支撑部件，这类轴承凭借径向截面尺寸小、回转精度高、摩擦阻力低的特性，广泛应用在工业机器人关节回转支承、精密检测仪器转台、纺织机械导辊支撑、医疗器械传动模块、办公自动化设备走纸机构等对安装空间有严格限制的场景中。本次呈现的618系列薄壁轴承，同时覆盖密封与非密封两种结构形态，可适配不同工况的使用需求。从实际工程应用角度看，非密封版本的开式轴承更适合有集中润滑系统、运行环境洁净度较高的设备内部，比如精密机床的辅助进给轴支撑、光学检测设备的回转载台，这类场景中设备本身自带定期润滑补给结构，开式结构的运转阻尼更低，能满足高转速低扭矩的使用要求；而带双侧接触式密封的2RS版本，则更适合存在粉尘、少量切削液飞溅或者无定期维护条件的工况，比如食品包装线的导辊支撑、户外小型检测设备的回转机构、民用电器的传动模块，密封结构可以有效阻挡外界杂质进入滚道，同时防止内部润滑脂泄漏，大幅降低后期维护频次。从设计思路层面拆解这类薄壁轴承的结构，首先要兼顾薄壁套圈的结构强度与轻量化需求，618系列属于超轻直径系列，套圈的径向厚度远低于常规深沟球轴承，在建模过程中需要严格控制滚道的曲率参数，滚道曲率半径与钢球直径的比值通常控制在1.03-1.08区间，既保证钢球与滚道的接触应力处于合理范围，避免薄壁套圈在额定载荷下出现变形卡滞，又能将运转过程中的摩擦损耗控制在较低水平。钢球的排布采用满装优化后的保持架结构，针对薄壁轴承的套圈宽度较窄的特点，保持架采用浪形冲压结构，既可以均匀分隔钢球避免运转过程中钢球之间的碰撞摩擦，又不会额外占用过多的轴向安装空间，保证轴承整体的截面尺寸符合薄壁设计的要求。密封结构的设计是2RS版本的核心要点，接触式橡胶密封唇采用双唇口结构，主唇口与内圈密封槽过盈配合，起到阻挡外界杂质、封存润滑脂的作用，副唇口则形成一道防尘屏障，在多粉尘工况下可以延长密封件的使用寿命，密封件的嵌入槽设计在外圈内侧，采用卡装式固定结构，不需要额外的紧固件，装配时直接压入即可完成固定，适配批量装配的生产需求。从安装边界与外形尺寸来看，该系列轴承的内径为75mm，外径为95mm，轴向宽度为10mm，安装过程中需要严格控制轴与轴承内圈的配合公差、轴承座孔与外圈的配合公差，针对薄壁套圈刚性较弱的特点，配合过盈量不能按照常规厚壁轴承的参数选取，过盈量过大会导致套圈变形挤压滚道，造成运转卡滞、温升过高的问题，过盈量不足则会出现跑圈现象，加剧配合面的磨损。轴肩与座孔的挡肩高度需要严格控制，挡肩高度不能超过轴承内圈、外圈的倒角尺寸范围，否则会导致轴承无法安装到位，同时挡肩处需要设计合理的退刀槽，避免装配过程中倒角与挡肩发生干涉。在三维建模过程中，需要准确还原滚道的曲率、钢球的排布位置、保持架的兜孔结构、密封件的唇口形态，这些细节直接影响后续做装配干涉检查、运动仿真的准确性，尤其是在做整机的虚拟装配时，轴承的外形尺寸、安装定位面的精度直接关系到整个传动链的装配精度验证。实际选型应用中，这类薄壁轴承不能承受过大的径向载荷，也不适合承受较大的轴向载荷，通常只作为纯径向支撑或者小载荷复合支撑使用，在有较大冲击载荷的工况下需要搭配其他承载轴承共同使用，避免薄壁套圈发生塑性变形。密封版本的轴承在出厂时已经预填了适配宽温域的锂基润滑脂，正常使用工况下不需要额外补充润滑，可实现长期免维护运行，开式版本则需要用户根据实际使用的工况温度、转速条件，选择对应黏度的润滑脂或者润滑油进行润滑。在做三维装配设计时，还要考虑轴承的安装方式，这类薄壁轴承通常采用压装法进行装配，压装过程中需要保证压力均匀施加在对应的套圈端面上，不能通过滚动体传递压装力，否则会造成滚道压痕、钢球损伤，直接影响轴承的运转精度和使用寿命，因此在配套的轴与座孔设计时，要预留出合理的压装导向倒角，降低装配过程中的卡滞风险。
