同轴电磁行星齿轮传动结构设计

　　这套同轴布置的行星齿轮传动结构，核心适配需要紧凑安装空间、同轴输入输出且带电磁离合控制的动力传输场景，常见于小型自动化生产线的动力进给单元、精密输送线的分段驱动模块、小型伺服传动系统的变速执行端，也可用于对安装同轴度要求较高的轻工机械动力传输环节，替代传统平行轴齿轮组带来的偏心安装问题，减少设备整体的横向安装占用空间。从实际功能实现来看，该结构将电磁驱动的离合功能与行星齿轮的减速增扭功能集成在同一轴线上，输入轴接入动力后，可通过电磁组件的通断控制动力是否传入行星轮系，无需额外外置离合机构，大幅缩短传动链的轴向长度，同时行星轮系的多齿啮合特性，可在同等体积下实现更大的传动比承载，运行过程中轮系受力均匀，传动平稳性优于普通定轴齿轮组，

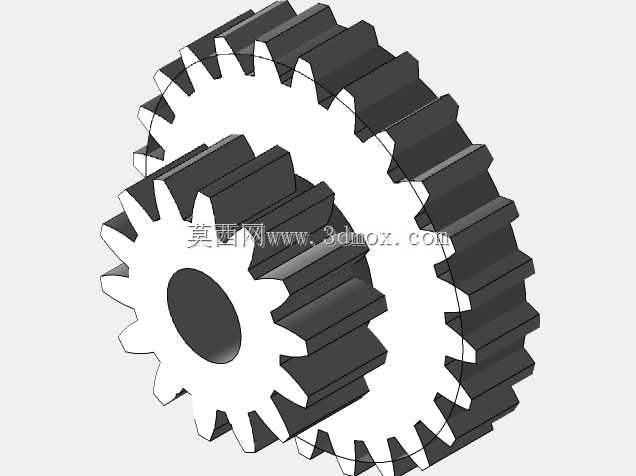

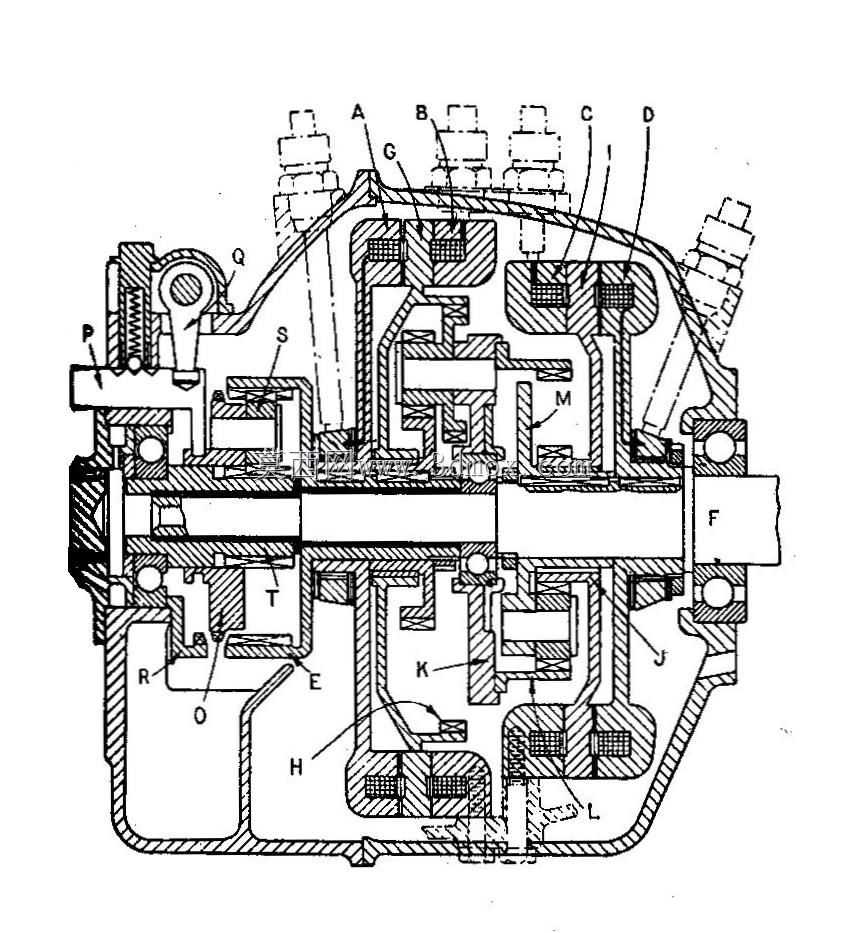

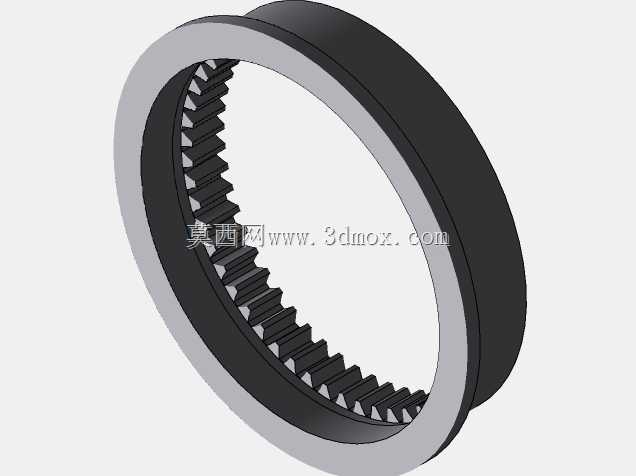

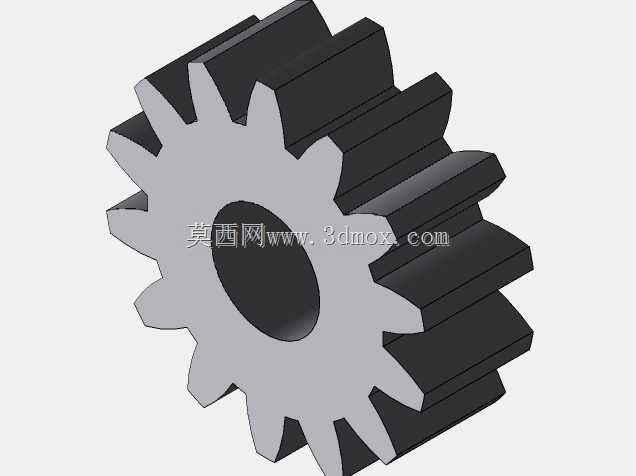

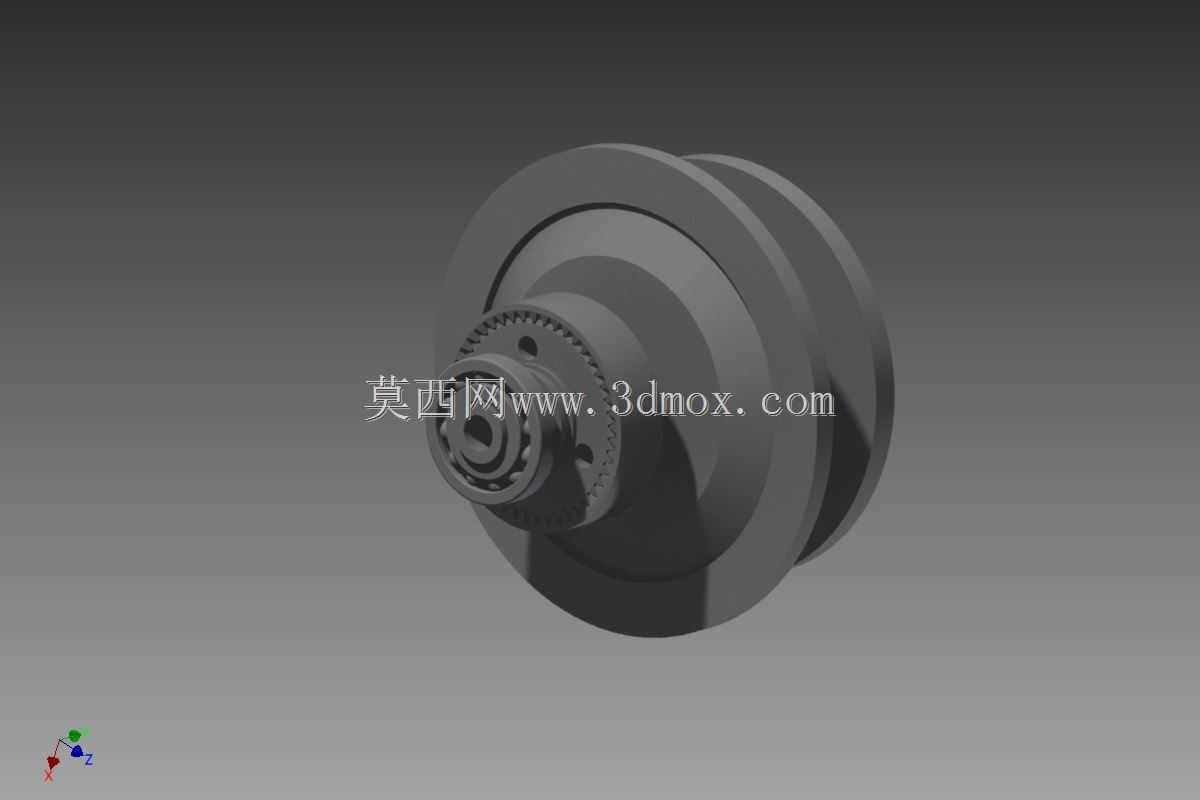

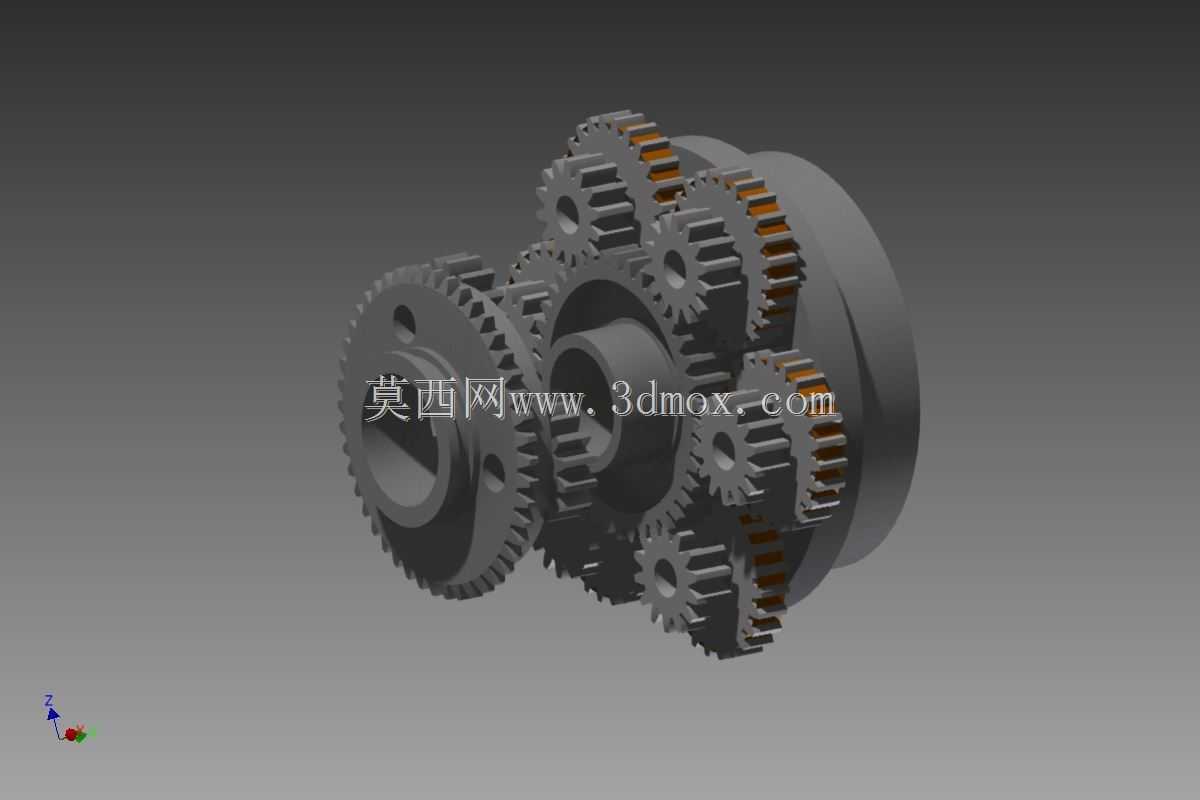

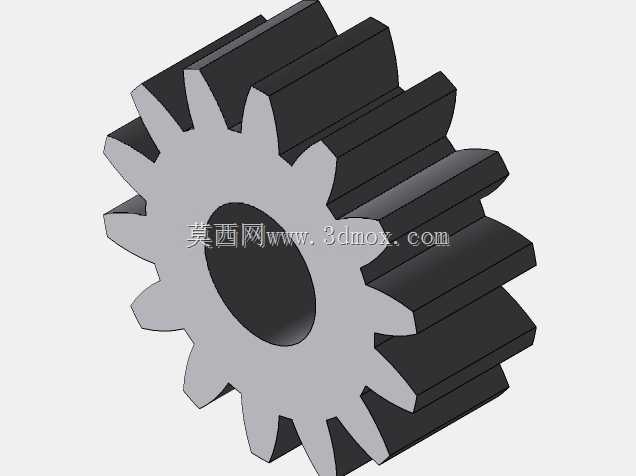

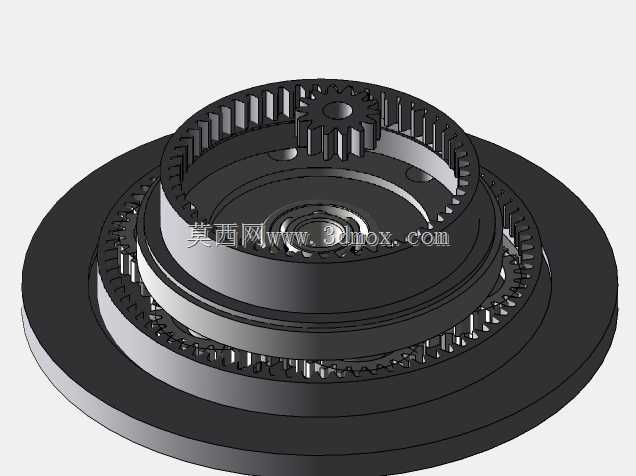

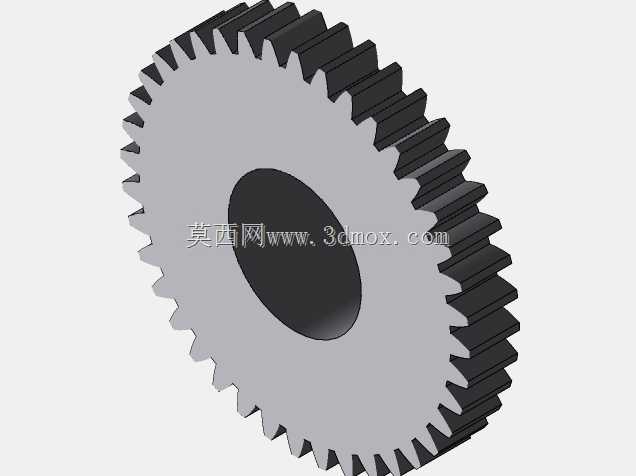

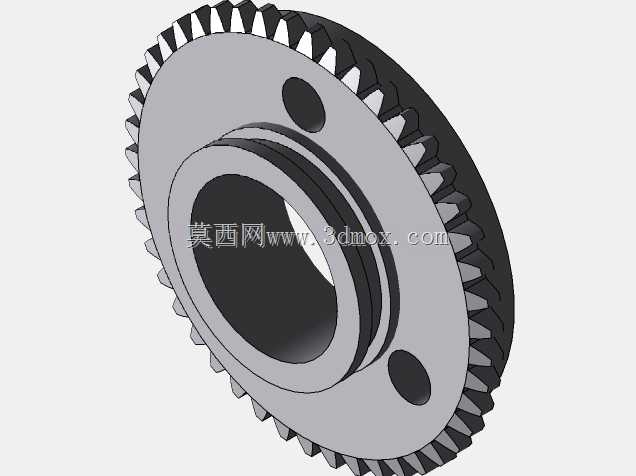

　　适合中低转速、中等扭矩的持续传动工况。设计过程中首先锁定同轴输入输出的核心约束，将太阳轮作为动力输入端，内齿圈采用固定与可切换释放的结构配合电磁组件动作，行星架作为动力输出端，多个行星轮沿太阳轮周向均布，每个行星轮同时与太阳轮、内齿圈啮合，啮合过程中载荷被多个行星轮分担，单齿承受的接触应力与弯曲应力更低，同等模数下可传递的扭矩比平行轴单对齿轮提升40%以上。电磁组件布置在轮系的输入端侧，与输入轴同轴套装，通电时产生的电磁吸合力驱动锁止部件动作，将输入动力与太阳轮刚性连接，断电时通过内置的复位弹簧断开动力连接，离合动作响应速度快，无机械拨叉的磨损间隙，长期运行的动作可靠性更高。外形尺寸上，整体结构呈圆柱状，

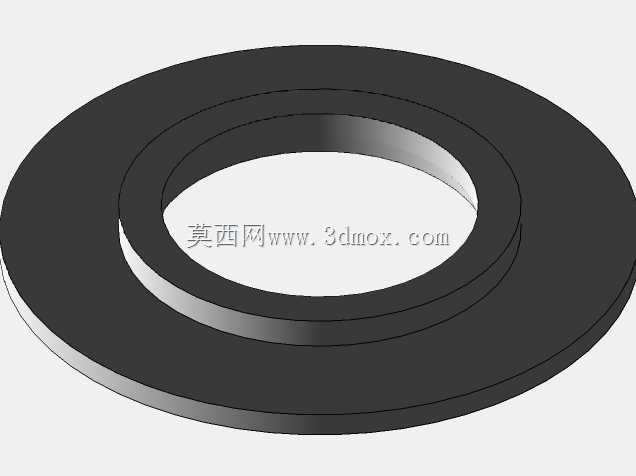

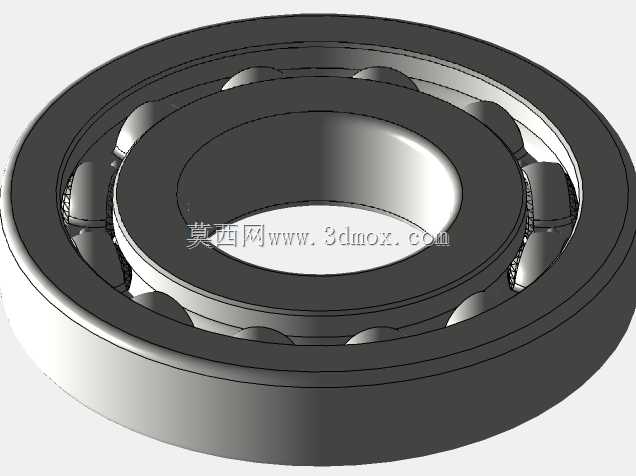

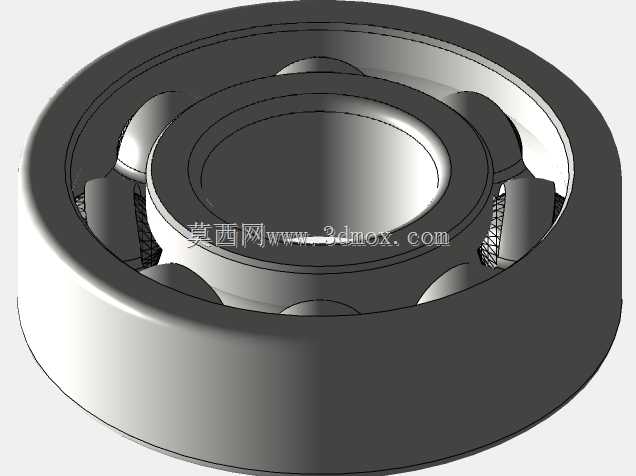

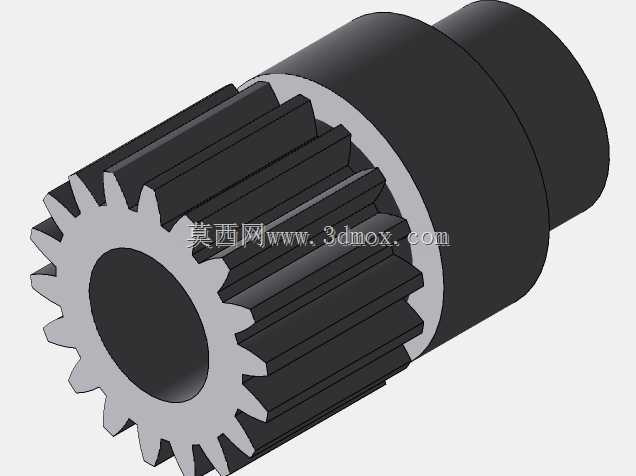

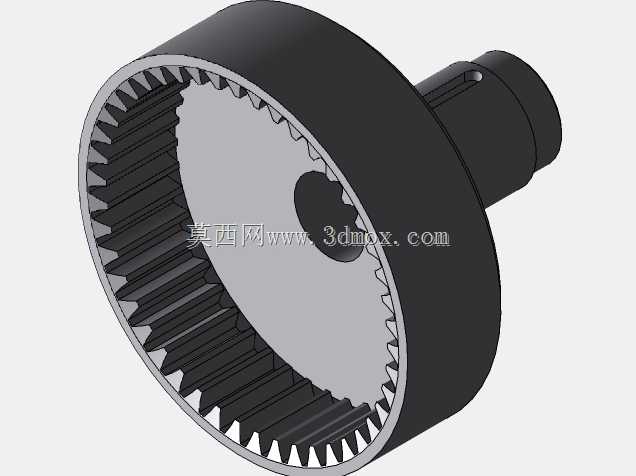

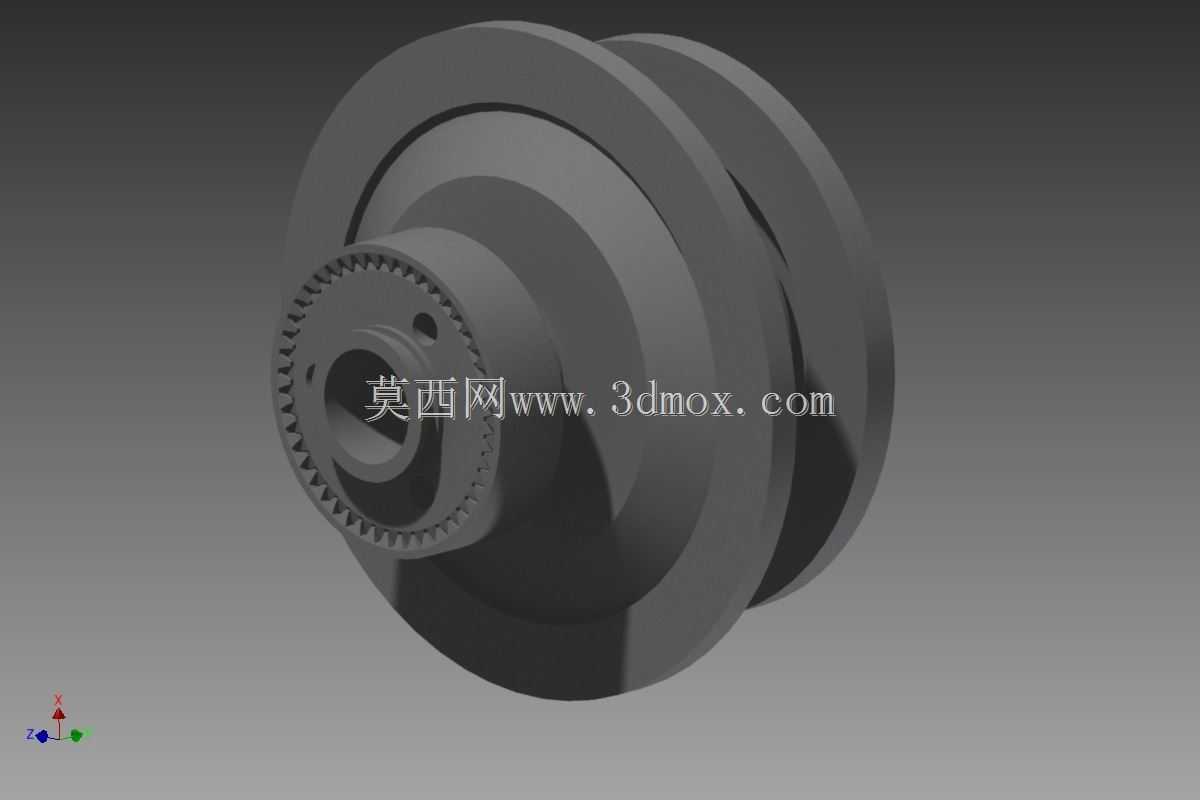

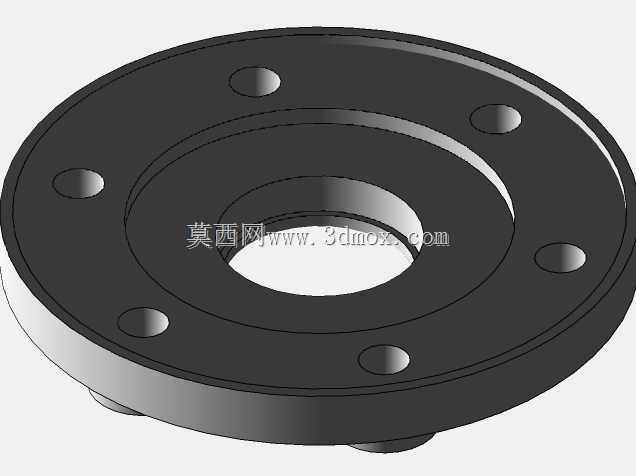

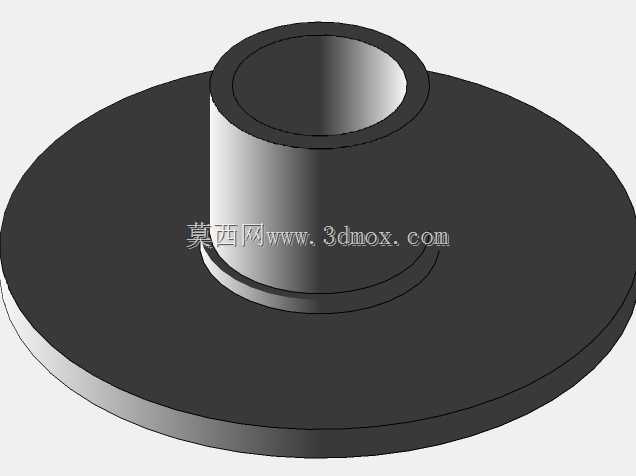

　　最大外径由内齿圈的齿顶圆直径决定，轴向总长度为电磁组件厚度、行星轮系宽度、输出端连接段长度的总和，安装时可直接通过输入端与输出端的轴径配合设备的安装孔位，无需额外设置偏心调整结构，安装基准与传动轴线重合，可大幅降低现场安装的调试难度，避免因安装偏心带来的轮系偏磨、轴承异常损坏问题。结构细节上，行星轮通过滚针轴承安装在行星架的支撑销轴上，销轴与行星架采用过盈配合固定，行星轮两端设置挡圈限制轴向窜动，保证啮合过程中齿面接触长度稳定；内齿圈外侧设置定位止口，与壳体配合时可保证同轴度公差控制在0.02mm以内，太阳轮与输入轴采用花键连接，可补偿少量的轴向安装误差，避免装配时的刚性憋劲问题。电磁组件的线圈部分采用灌封处理，可适配车间内多粉尘、

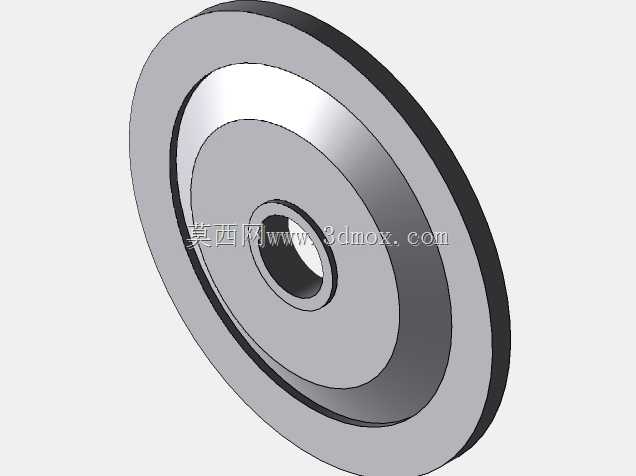

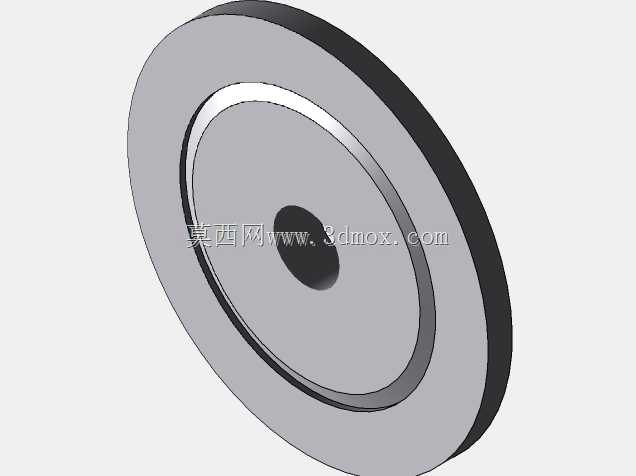

　　少量油污的工作环境，线圈引线从壳体侧面的走线槽引出，不会与旋转部件发生干涉。实际选型适配时，可根据需要传递的额定扭矩调整齿轮模数与行星轮数量，若需要更大传动比可在该结构基础上串联一级行星轮系，保持整体同轴布置的特性，不会额外增加径向安装尺寸；若需要反向离合逻辑，可调整电磁组件的锁止方向，实现通电断开、断电结合的传动需求，适配设备断电时的位置锁止工况。轮系的润滑采用脂润滑方式，在装配时在啮合齿面与行星轮轴承处填充适配的润滑脂，壳体两端设置密封端盖，可防止润滑脂泄漏同时阻挡外部杂质进入轮系内部，日常维护周期比开式齿轮结构延长两倍以上，适合长期连续运行的工业场景。需要注意的是，该结构的输出端与输入端旋转方向一致，在设备传动路线设计时无需额外添加换向齿轮，可直接连接负载端的执行部件，减少传动环节的功率损耗，整体传动效率可保持在90%以上，优于蜗轮蜗杆等大传动比结构的效率表现。
