带挂钩拉伸式螺旋弹簧结构设计

　　在各类机械结构的弹性力需求场景里，带挂钩的拉伸螺旋弹簧是应用覆盖面极广的基础零件，小到民用电器的开合复位结构，大到工业制动器的张紧缓冲单元、汽车操纵机构的回位组件，都能见到这类零件的身影。这类弹簧的核心作用是在承受轴向拉力时储存弹性势能，当外加载荷撤除后能够快速复位，既可以为相连部件提供稳定的回位拉力，也能吸收机构动作过程中的冲击载荷，避免刚性碰撞带来的零件损耗，还能在张紧轮、传动带调节结构里维持恒定的张紧力，保障传动系统运行平稳。

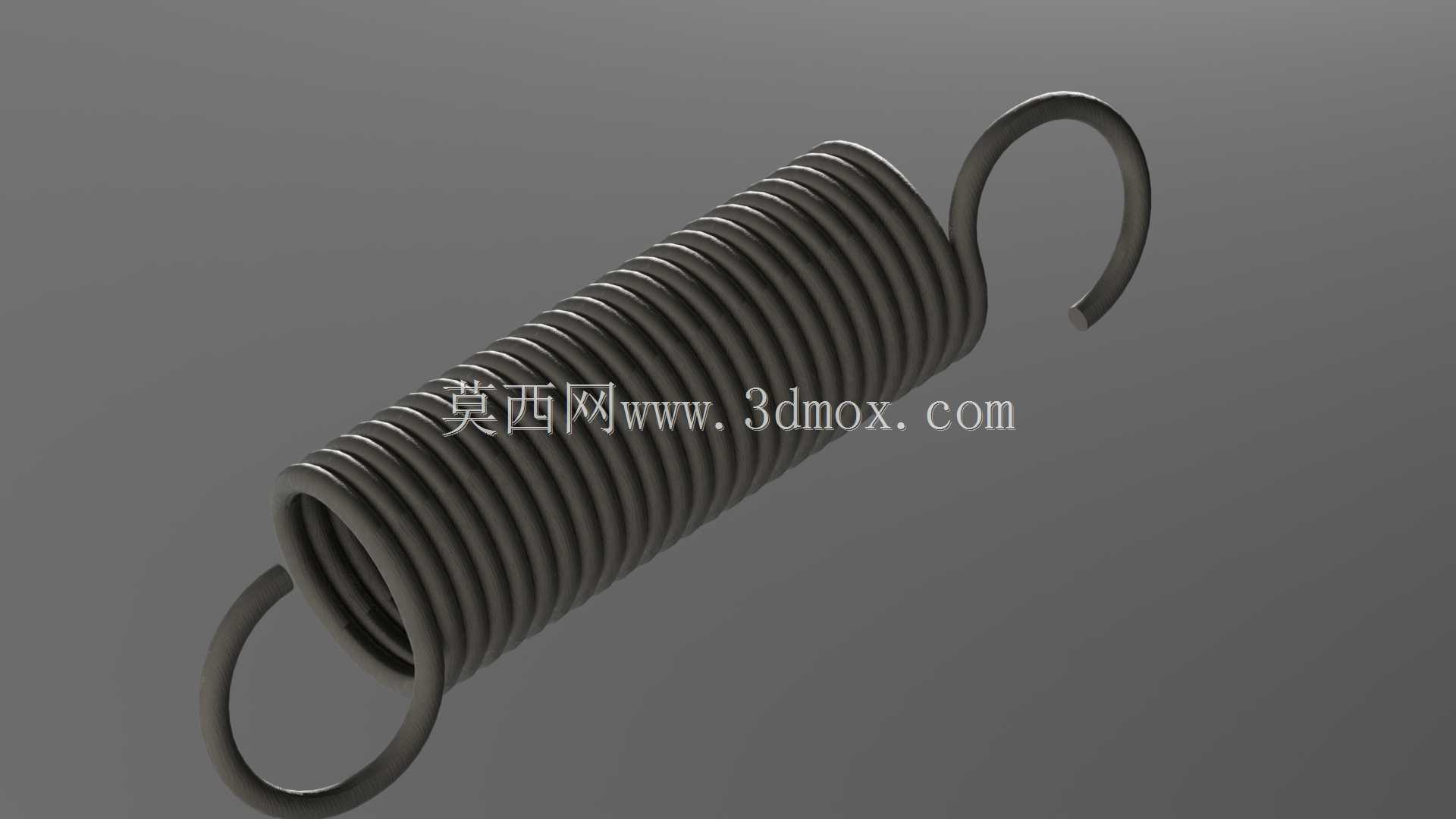

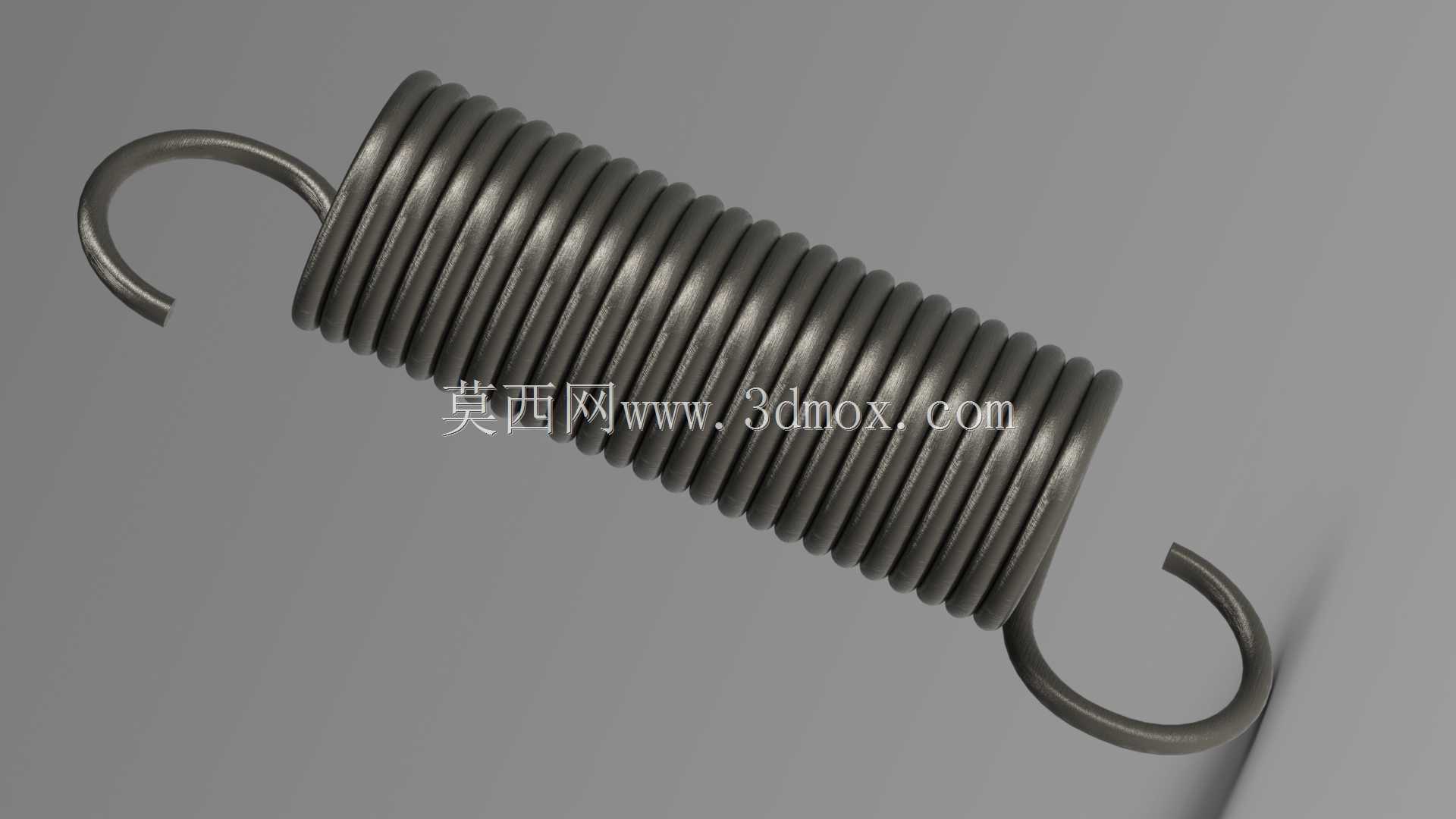

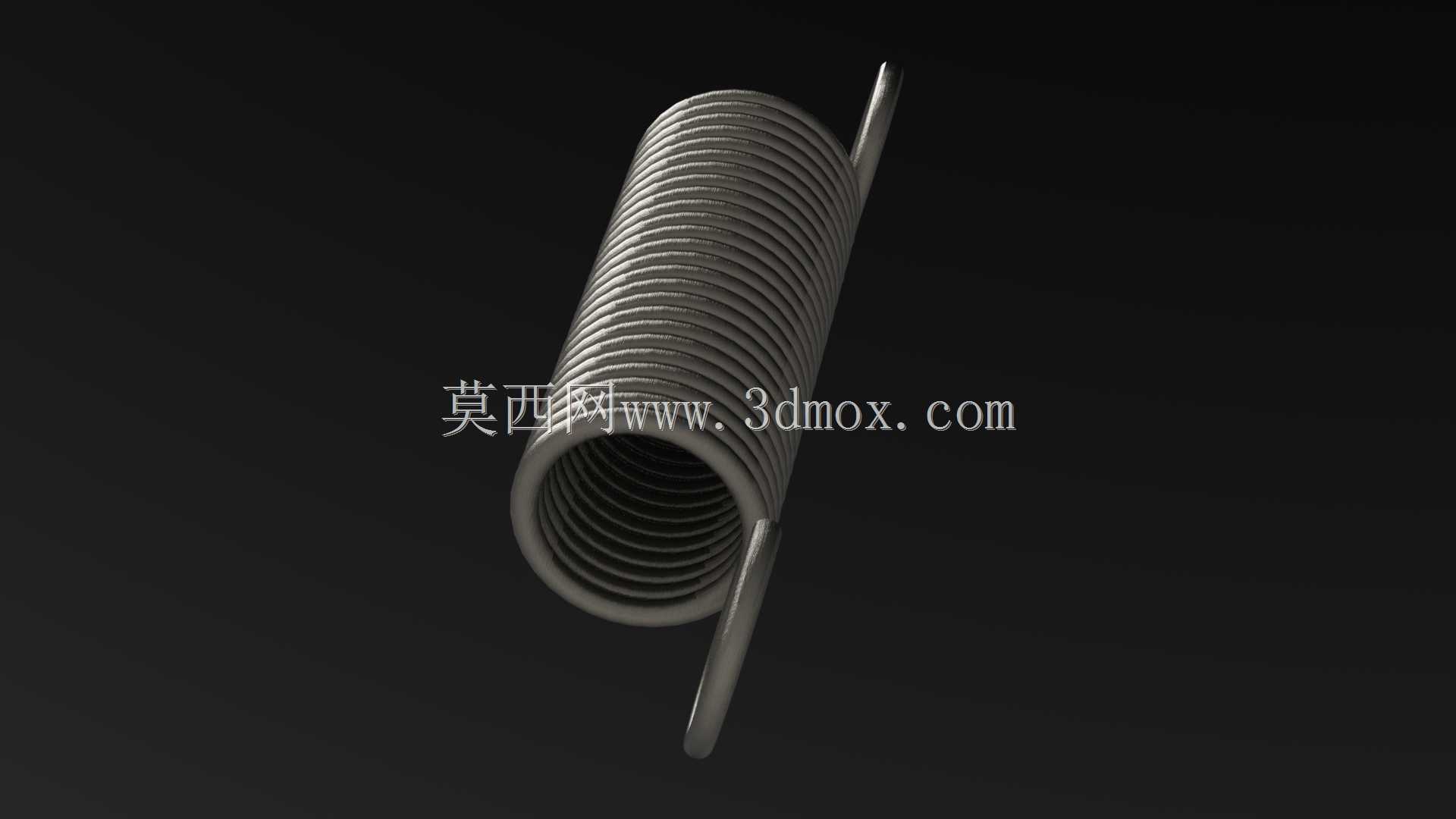

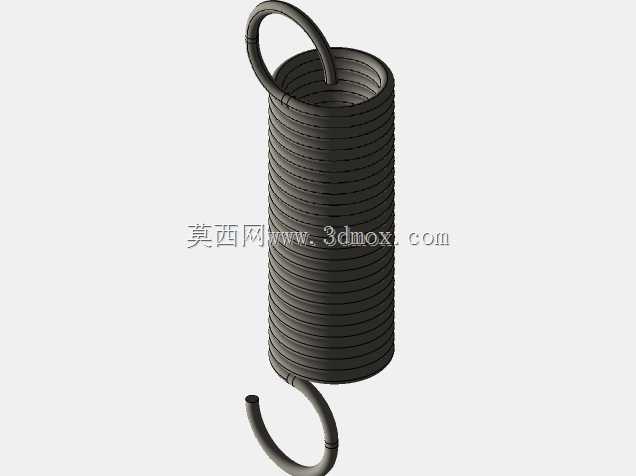

　　从实际选型与安装的角度看，这款弹簧的尺寸参数完全围绕常规小载荷复位场景设计：弹簧中径12.5mm，适配安装空间内直径13mm以上的导向杆或者安装腔，避免弹簧受拉时出现侧向弯曲卡滞；钢丝直径1.5mm，对应提供的初始拉力与工作行程内的刚度，刚好满足小载荷操纵机构、小型制动器复位的力值需求，不会因为刚度过大导致操作力超标，也不会因为刚度过小出现回位不彻底的问题；弹簧有效螺旋段长度38mm，搭配两端的挂钩结构总长度50mm，安装时需要预留至少15mm的拉伸行程空间，同时两端的挂钩采用圆弧形闭口钩设计，挂钩内径适配常规3-5mm直径的安装销轴，安装时直接挂接在对应固定点即可，不需要额外设计连接卡座，大幅降低装配复杂度。

　　在结构设计逻辑上，这款弹簧的建模完全遵循圆柱螺旋拉伸弹簧的工程设计规范：螺旋升角按照常规拉伸弹簧的取值范围设定，保证每一圈弹簧在自由状态下相互并紧，不存在初始间隙，这样在承受拉力的初始阶段就能提供稳定的初始拉力，避免空行程问题；两端的挂钩与弹簧末端的簧丝采用平滑过渡结构，没有应力集中的直角拐点，从根源上降低挂钩根部在反复拉伸过程中出现疲劳断裂的风险；簧丝的螺旋轨迹均匀一致，每一圈的节距误差控制在工程允许范围内，保证弹簧受力时各圈变形均匀，不会出现局部应力过大导致的早期失效。

　　实际应用中，这类弹簧常被用在小型设备的舱门开合复位结构里，当舱门被拉开时弹簧被拉伸储存能量，松开舱门后弹簧拉力带动舱门自动回位关闭；在自行车的刹车操纵结构中，这类弹簧可以为刹车手柄提供回位力，捏下刹车时弹簧拉伸，松开手柄后弹簧带动刹车块复位，避免刹车持续摩擦轮圈；在工业设备的制动器结构中，这类弹簧能够为制动蹄片提供持续的压紧力，当制动动力解除后，弹簧拉力带动制动蹄片回位，解除制动状态，保障设备正常运转。建模过程中需要特别注意挂钩与螺旋段的衔接处理，很多新手建模时会直接在螺旋末端拼接圆环，忽略了簧丝的自然弯曲过渡，导致模型在后续做有限元应力分析时，衔接处出现不符合实际的应力集中奇点，无法准确评估弹簧的疲劳寿命；同时要保证螺旋段的簧丝直径全程一致，不能出现局部粗细不均的问题，否则会直接影响弹簧刚度计算的准确性，导致选型失误。

　　从安装边界的角度考虑，选用这款弹簧时，除了要确认安装点的间距匹配弹簧自由长度与工作行程外，还要注意安装后弹簧的拉伸方向要与弹簧轴线保持一致，避免出现偏载，偏载会导致弹簧各圈受力不均，长期使用后会出现簧丝变形、弹力衰减过快的问题；如果安装空间内存在相对运动的其他部件，还要确认弹簧在最大拉伸长度下的外径不会与周边部件发生干涉，因为弹簧受拉时外径会有微小的收缩量，但在安装偏差存在的情况下，预留0.5-1mm的安全间隙是很有必要的。另外，这类弹簧的表面一般不做额外涂装，依靠弹簧钢本身的防锈性能满足常规使用场景，如果是在潮湿或者有腐蚀介质的环境中使用，需要额外做表面镀锌或者喷塑处理，但这部分属于后续表面处理工序，基础三维模型只需要体现准确的结构尺寸与形态即可，为后续的工程出图、仿真分析、选型适配提供精准的数字模型基础。
