管路式空气流量检测装置结构设计

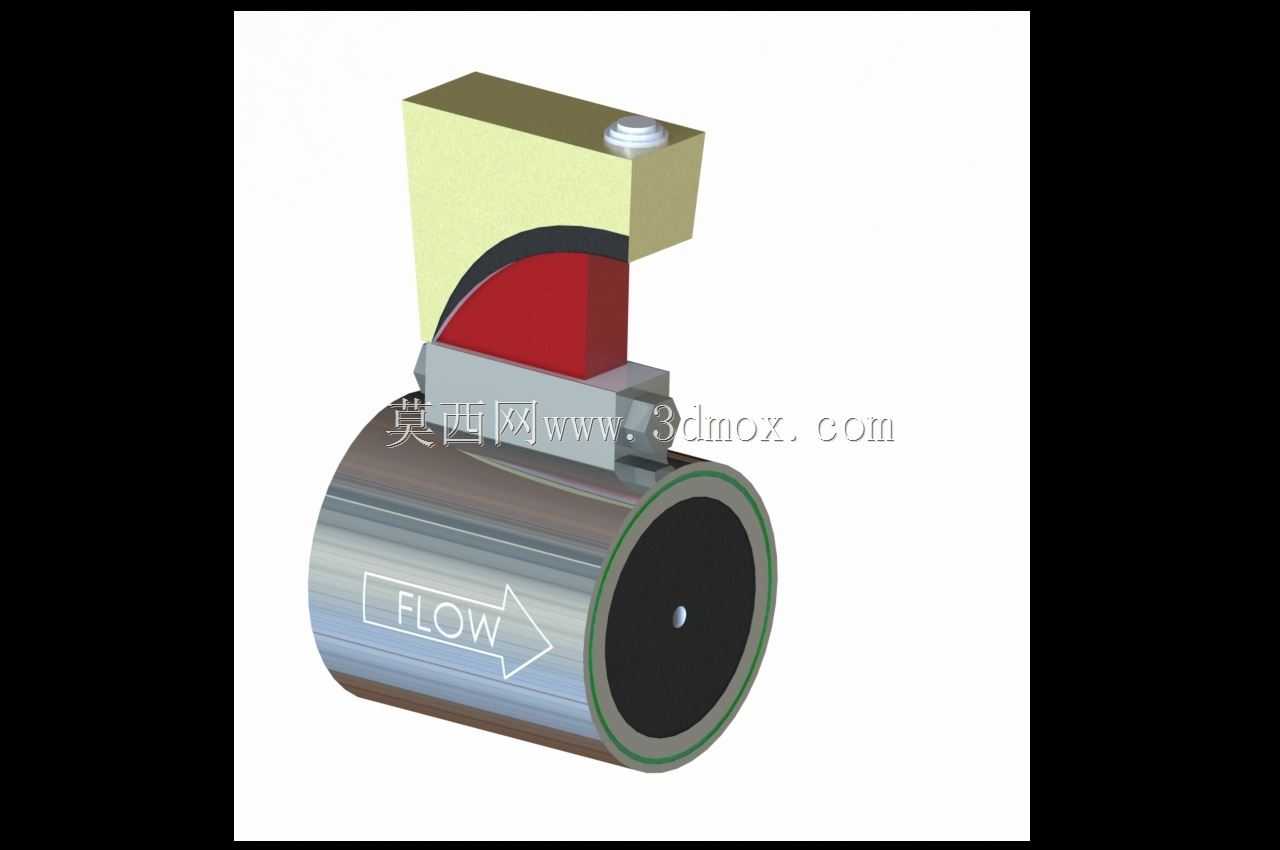

　　在气动输送、压缩空气管网、工业通风系统的日常运维与过程控制环节，管路内空气流量的精准检测是能耗核算、工况调节、故障预判的核心依据，这款适配标准圆管安装的空气流量检测结构，正是针对这类直装式检测需求完成的三维结构设计。从安装适配性来看，主体通流段采用与常规工业金属管路等径的圆筒结构，筒身外壁预留的流向标识直接模压成型，安装时无需额外核对流向标牌，可直接对齐管路介质流向完成对接，通流段两端的环形密封槽适配常规O型圈或平垫密封，无需定制专用密封件，适配现场常见的法兰、快装接头、焊接等多种管路连接形式，安装边界完全贴合现有工业管路的改造与新建需求，不需要额外扩径或缩径调整管路，避免因通径变化带来的压损异常与测量误差。

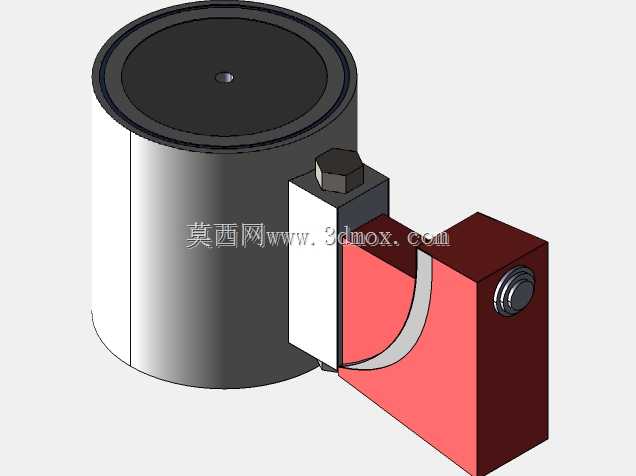

　　检测传感单元的设计充分考虑了工业现场的安装空间限制，整体采用上置式布局，电子变送模块通过弧形过渡的连接支架固定在通流段正上方，没有侧向突出的结构，在密集排布的管路群中安装时，不会与相邻管路、支架产生干涉，变送模块顶部预留的电气接口采用标准内螺纹结构，可直接适配现场常规的防水格兰头，接线时无需额外加工转接结构。从功能实现逻辑来看，通流段内部没有突出的阻流构件，气流通过时不会产生额外的紊流干扰，检测元件嵌装在通流段内壁的预留槽内，检测端面与管壁完全齐平，既不会因长期气流冲刷造成元件磨损，也不会在通流段内形成积尘死角，适配含少量油雾、粉尘的常规工业压缩空气、通风排气工况，长期运行不需要频繁拆洗检测端。

　　结构设计过程中充分考虑了不同工况的适配性，连接支架与通流段、变送模块的配合面均设置了定位止口，装配时不需要反复调整位置即可保证检测元件的安装角度符合测量要求，变送模块的外壳采用方正的防护结构，边角做了小圆弧过渡处理，既满足工业现场IP65以上防护等级的结构强度要求，也避免了尖锐边角在安装维护过程中造成磕碰损伤。针对现场维护需求，整个检测单元与通流段采用模块化连接设计，需要校准或更换检测元件时，不需要拆解两端的管路连接，仅需松开上部的固定紧固件即可将变送模块整体拆下，大幅缩短现场维护的停机时间。通流段的壁厚设计充分考虑了工业管路的常规承压要求，在1.6MPa的常规工作压力下不会产生形变，避免因管壁形变导致检测元件位置偏移影响测量精度，

　　筒身的金属材质选型适配常规工业环境的防腐要求，在潮湿、少量腐蚀性气体的环境中也能长期稳定工作。从建模细节来看，所有配合面的公差预留都符合机械加工的常规工艺要求，没有出现无法加工的尖角、薄壁结构，密封槽的尺寸、公差完全符合现行密封件的国家标准，生产加工时可直接按照三维模型导出工程图投产，不需要额外调整结构尺寸。上置模块的内部预留了足够的电路板安装空间，可根据需求集成不同输出类型的变送电路，适配4-20mA、RS485等常见工业信号输出要求，不需要额外改动外部结构即可满足不同控制系统的对接需求。在管路系统的布局设计中，这款流量检测结构的直管段要求远低于传统差压式流量检测装置，仅需上游3倍管径、下游1倍管径的直管段即可保证测量精度，在空间紧凑的设备内部、车间管路转角附近也能安装使用，大幅降低了管路布局的设计难度。
