小型动力配套用化油器总成结构设计

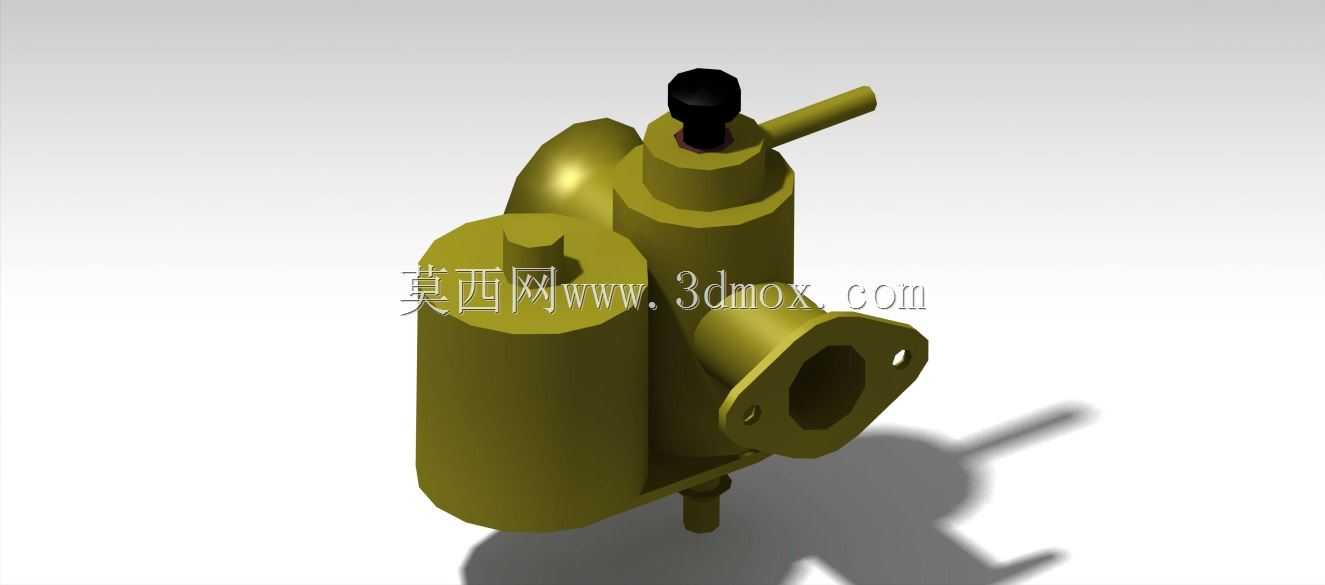

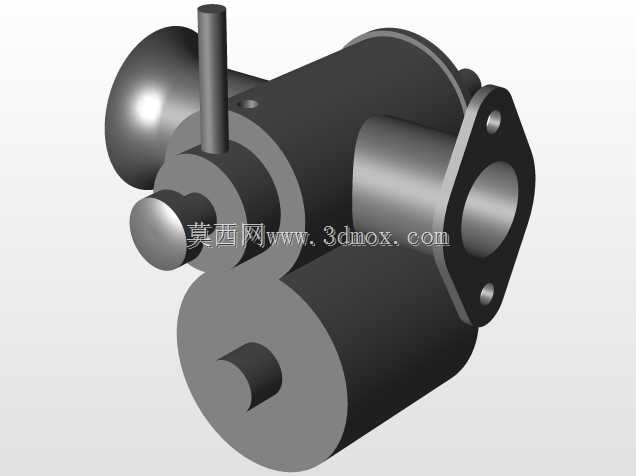

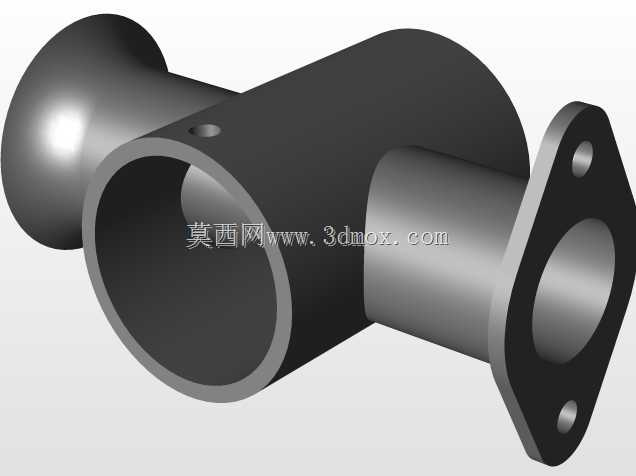

　　在小型通用动力、老式摩托与轻型代步动力单元的配套体系里，化油器是负责燃油与空气按工况匹配混合的核心部件，直接决定动力输出的平顺性、燃油消耗水平与怠速稳定性，这套化油器总成的结构设计完全围绕小排量单缸动力的实际运行需求展开，没有冗余的附加结构。从实际装车场景来看，这类化油器多用于排量100cc级别的单缸四冲程或两冲程动力，覆盖轻便摩托、小型通用发电机组、园林动力机械等多个应用场景，安装位置处于空气滤清器与发动机进气歧管之间，通过法兰面与进气道对接，安装法兰上设置两个对称的螺栓过孔，孔位公差控制在±0.1mm范围内，保证与进气歧管对接时的密封面贴合度，避免出现漏气导致的混合比失调问题。整体外形采用一体化铸造成型的本体结构，

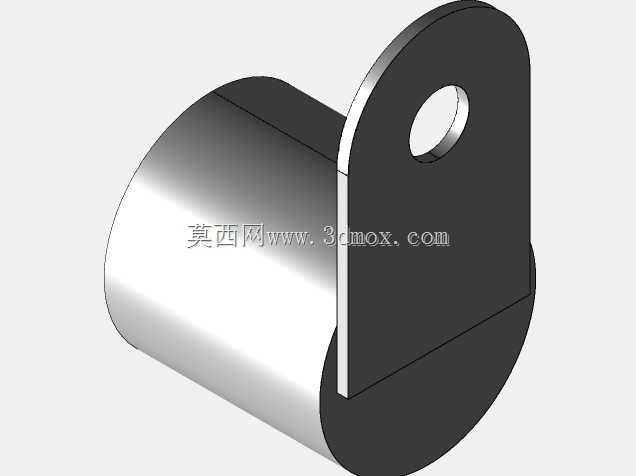

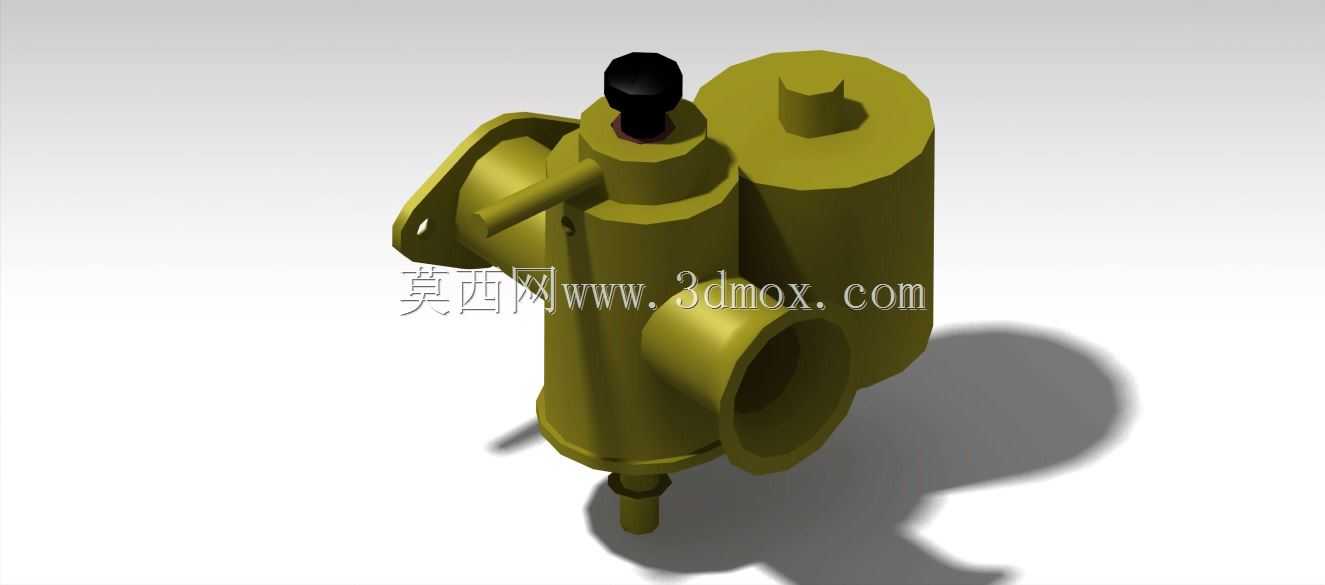

　　浮子室与本体整合为一个整体腔体，减少了分体式结构的密封接缝，降低长期使用后燃油渗漏的概率，浮子室侧置的布局让油面高度受车辆倾斜角度的影响更小，适配代步车辆行驶中车身倾斜的实际工况。上部设置的油量调节针阀顶部带有防滑操作的旋钮结构，怠速工况下可通过手动调整针阀开度改变燃油供给量，匹配不同海拔、不同气温下的空气密度差异，保证怠速运转不熄火。侧面伸出的通气管用于平衡浮子室内部与外界大气的压力差，避免油面高度随腔体内部压力波动出现异常变化，通气管的走向设计避开了高温排气侧，防止管体受热老化。进气法兰端的口径按照小排量动力的进气流量需求设计，喉口处的缩径结构利用进气负压实现燃油的吸出与雾化，喉口内壁的粗糙度控制在Ra1.6以内，

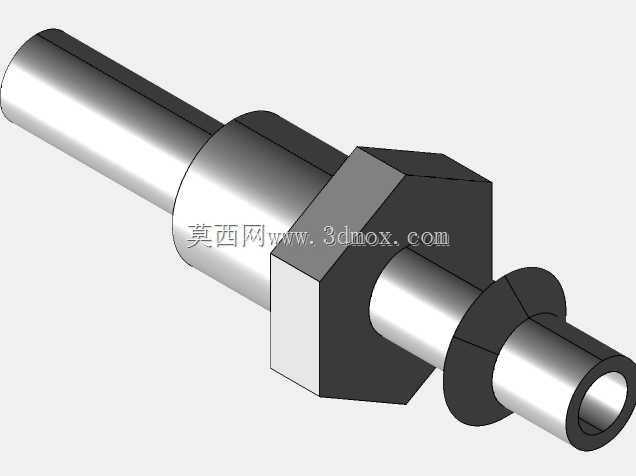

　　减少进气阻力的同时保证燃油雾化的均匀度。下部设置的放油螺塞用于日常维护时排出浮子室底部沉积的杂质与积水，螺塞位置处于浮子室腔体的最低处，无需拆解化油器即可完成沉渣清理操作，降低日常维护的工作量。整套结构的安装边界充分考虑了周边部件的避让需求，整体最大外轮廓尺寸控制在紧凑范围内，不会与空滤外壳、发动机缸头散热片出现安装干涉，各外接管路的接口位置都预留了足够的操作空间，方便后期装配与调整。从设计思路上看，这套化油器没有采用复杂的多腔结构，完全针对小排量动力的常用工况区间做匹配，主量孔、怠速量孔的参数都围绕常用转速区间的空燃比需求设定，兼顾中低转速下的扭矩输出与高速运转时的动力延续性，各运动部件的配合间隙都预留了足够的热膨胀余量，

　　避免发动机达到工作温度后出现针阀卡滞、节气门回位不良的问题。浮子采用耐油材质制作，长期浸泡在汽油中不会出现变形、增重的问题，保证油面高度的长期稳定性，节气门轴与本体之间的密封采用耐油橡胶圈，既保证节气门转动的灵活性，又防止外部未经过滤的空气从轴缝处进入进气道，导致混合比异常。
