漫威影视道具风暴战斧造型结构设计

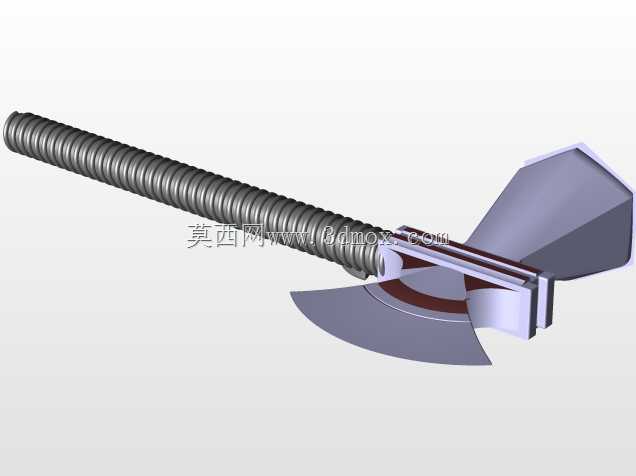

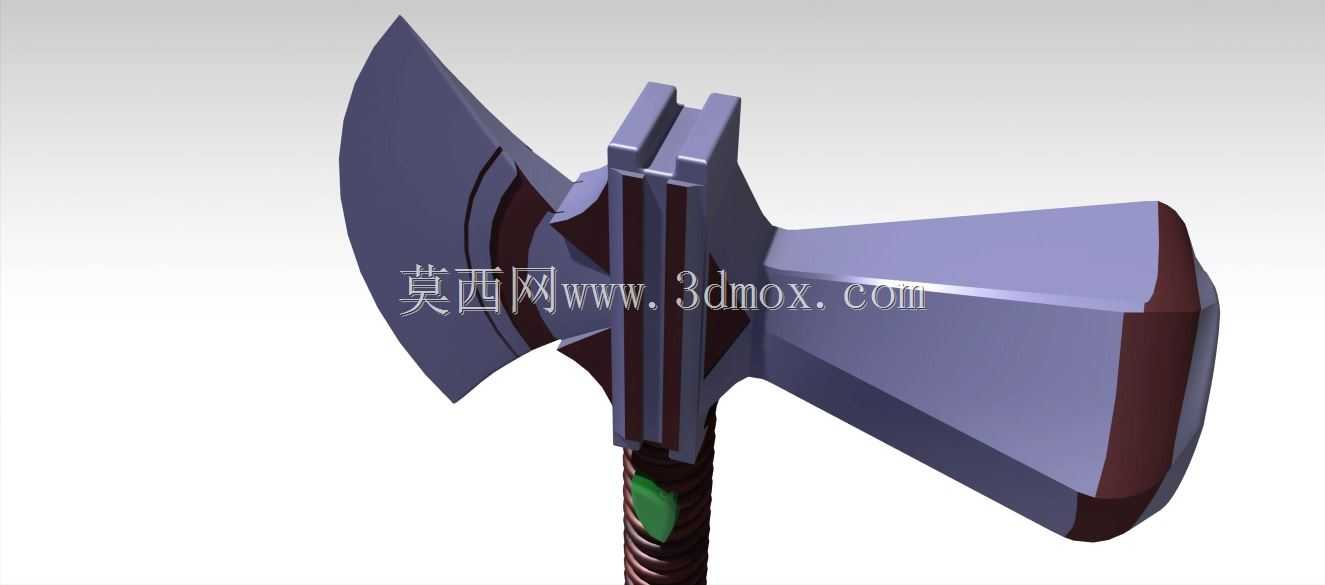

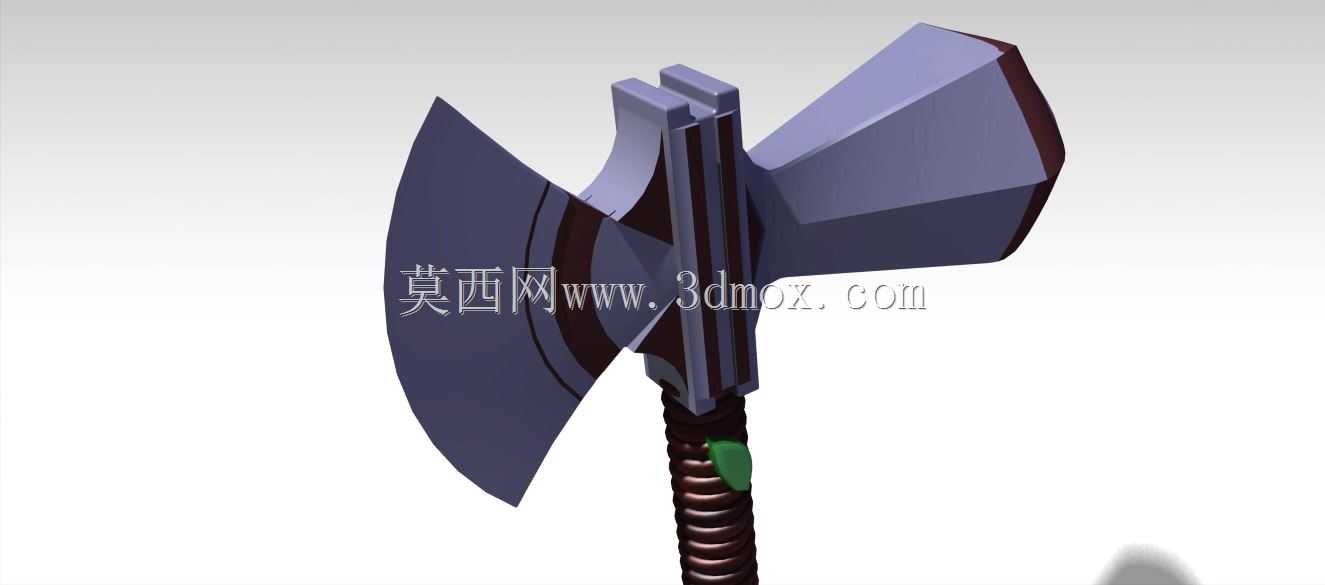

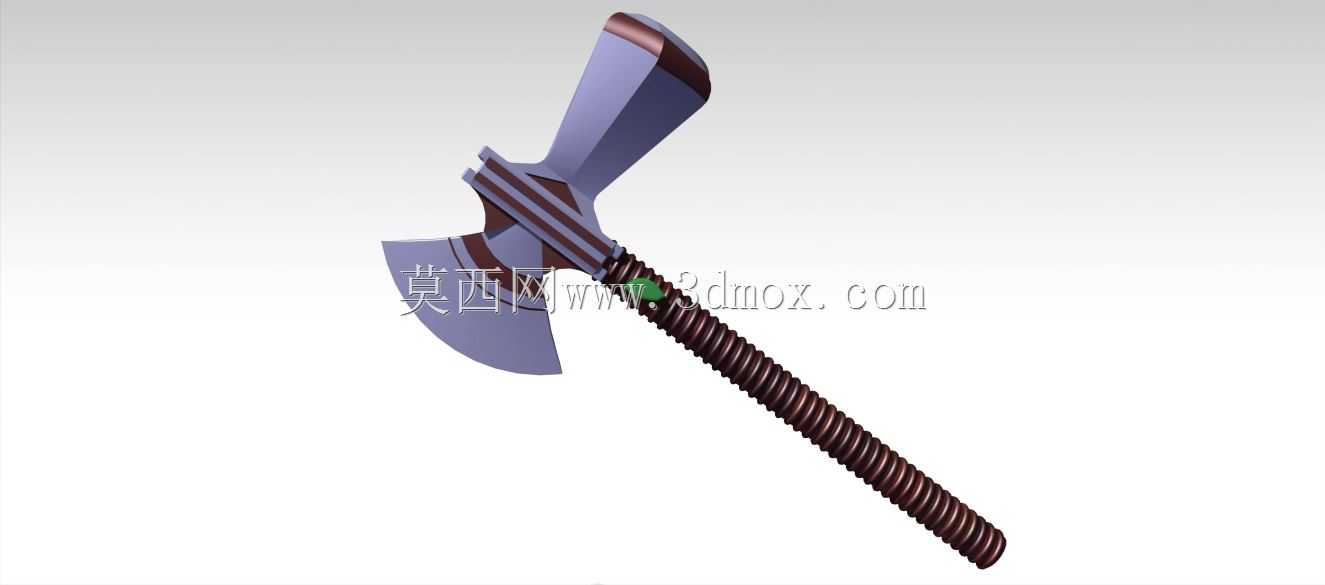

　　本次完成的风暴战斧三维结构设计，最初的需求来自影视道具复刻与周边手办开发领域，在实际应用场景中，这类结构既可以作为1:1比例影视cosplay道具的加工基准，也能通过比例缩放适配不同尺寸的收藏级手办、潮玩摆件的开模生产，部分主题展馆的漫威展区陈列展品，也会采用该结构作为核心展示件的设计依据。从功能特性来看，该结构完全还原了原作中战斧与锤体结合的双功能端设计，一侧为开刃斧面结构，另一侧为多边形钝击锤面，中间的连接基座做了分层卡槽式设计，既保证了两端功能部件的结构连接强度，也还原了原作中金属拼接的视觉层次。设计过程中首先确定了整体的人机工程边界，握持段采用带螺旋防滑纹理的柱形结构，直径适配成年人单手握持的尺寸范围，

　　整体重心落在握持段上方1/3位置，不管是作为实体道具握持展示，还是作为摆件放置，都能保证受力平衡不会出现倾倒、握持滑脱的问题。外形尺寸方面，整体轴向长度按照1:1道具标准设定时，斧刃展开宽度控制在常规人体肩宽范围内，避免cos展示时出现剐蹭周边物体的问题，锤面端的多边形切面做了倒钝处理，实体加工时不会出现尖锐棱角带来的安全隐患，斧刃端的刃口厚度预留了3mm的实体余量，不管是采用树脂3D打印、PLA熔融沉积打印还是聚氨酯翻模生产，都能保证刃口部位的结构强度，不会出现打印层间断裂或者翻模缺料的问题。安装边界上，握持段与上端金属结构的连接部位做了止口定位结构，两者装配时可以通过止口快速定位同轴度，不需要额外做对齐调整，

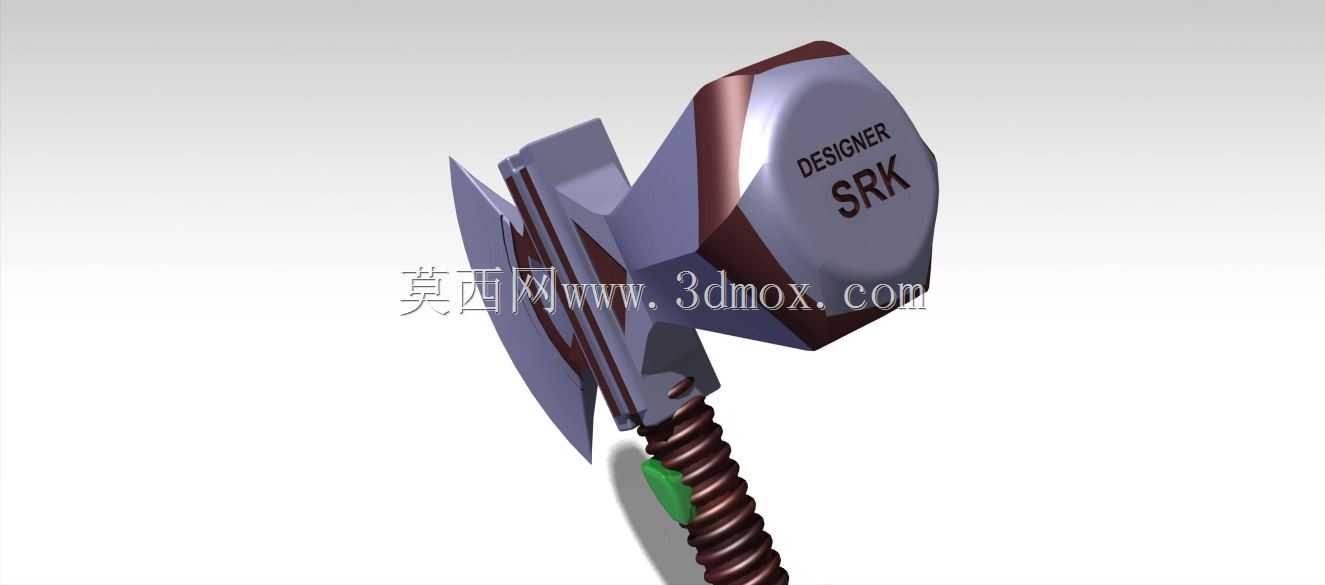

　　若需要做发光版本的道具改造，连接基座的中心预留了直径8mm的贯穿走线孔，可以容纳电池线路与灯组的走线，不需要额外破坏外部结构。结构细节上，斧面与锤体和中间基座的连接部位做了渐变过渡的加厚处理，避免应力集中导致的结构断裂，握持段的螺旋纹理深度控制在1.5mm，既保证了防滑的触感，也不会因为纹理过深导致打印或者翻模时出现脱模困难的问题，锤面端的多边形切面角度经过反复调整，在各个角度的光照下都能呈现出原作中金属块面的硬朗质感，不会出现曲面过渡导致的质感偏软问题。针对不同的生产场景，该结构在设计时做了分体式与一体式两个版本的结构预留，一体式结构适合小尺寸手办的整体打印，不需要后续粘接装配，分体式结构适合大尺寸道具的分块加工，

　　每个分体部件的尺寸都控制在常规桌面级3D打印机的成型幅面范围内，不需要使用工业级大尺寸设备就能完成生产，有效降低了小批量道具制作的设备门槛。在结构验证阶段，针对树脂打印的材料特性，对各个薄壁部位做了厚度补强，所有外露的薄壁结构厚度都不低于2mm，保证打印完成后经过打磨、喷涂等后处理工序时不会出现结构破损，握持段的尾端做了轻微的收腰处理，搭配螺旋纹理可以进一步提升握持时的防滑性能，即使长时间手持展示也不会出现滑脱的问题。针对陈列展示的需求，结构底部预留了标准的M6螺纹安装孔，可以直接搭配通用的展示支架连接，不需要额外做打孔改造，就能固定在亚克力或者金属展示底座上，满足展馆陈列、收藏展示的安装需求。
