起重作业用重型吊钩总成结构设计

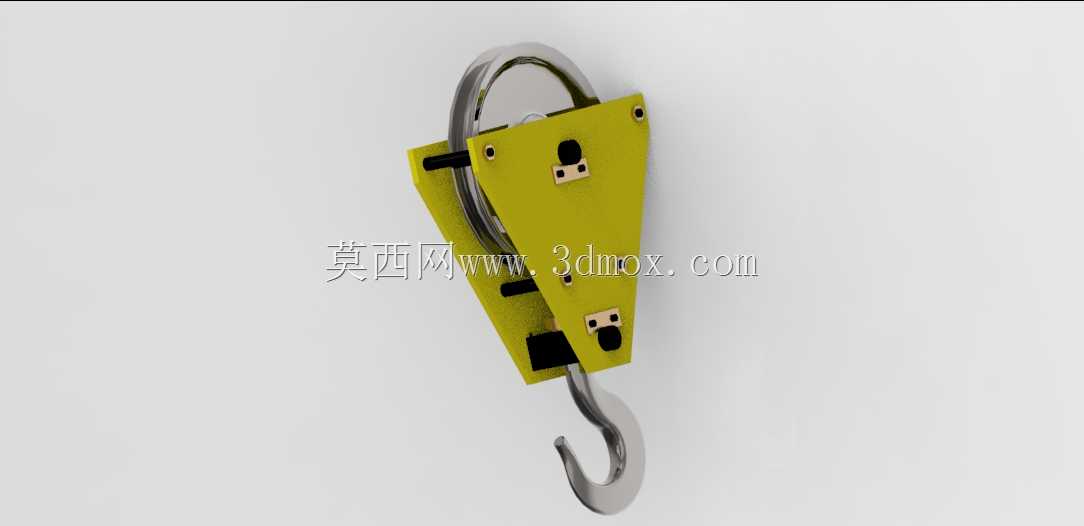

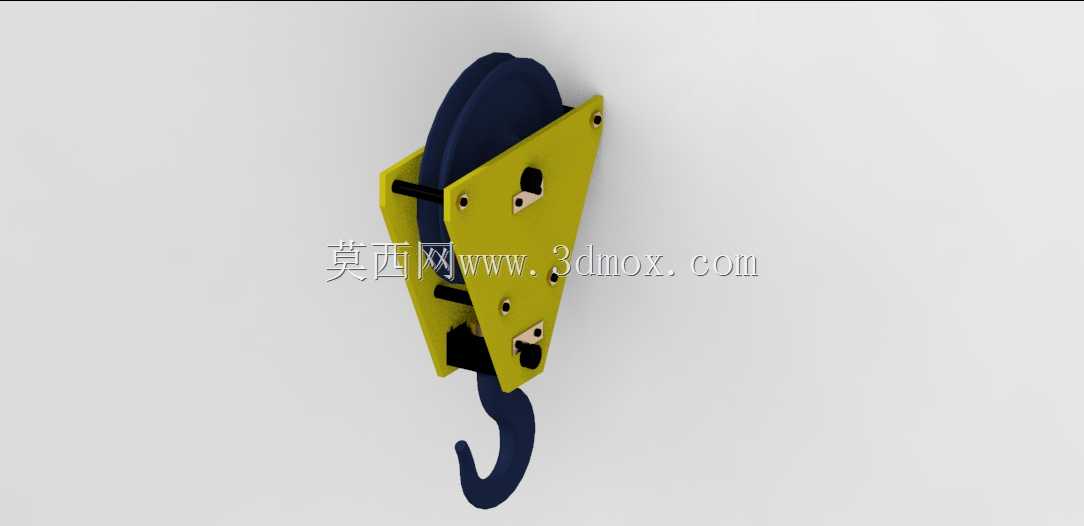

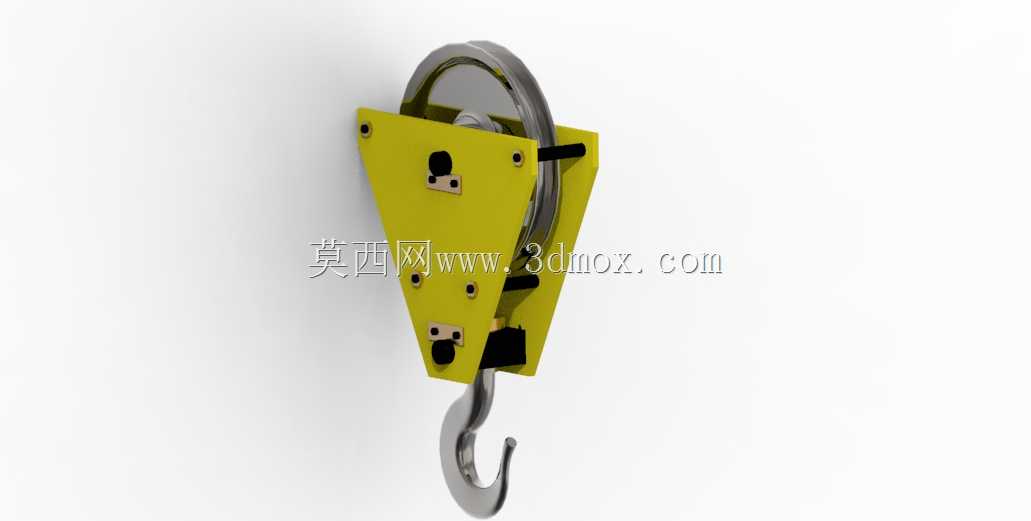

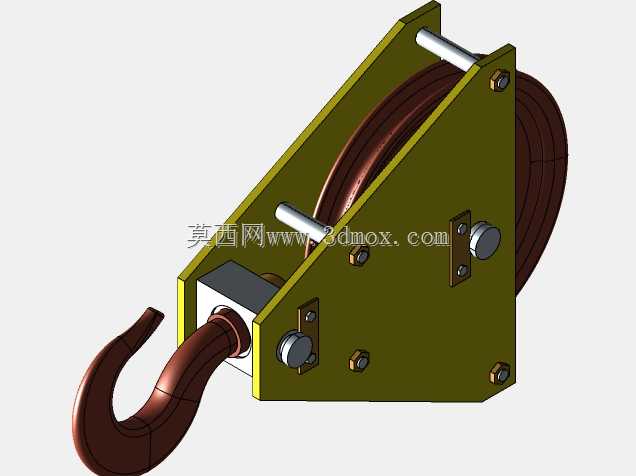

在厂房内重型设备移位、港口散货装卸、基建现场钢筋构件吊装、冶金车间高温物料转运等各类起重作业场景里，吊钩总成是直接连接起升机构与被吊载荷的核心受力部件，其结构合理性直接决定起重作业的安全冗余与操作效率。这套吊钩总成采用滑轮组集成式结构设计，没有采用额外的外挂吊梁结构，将起升钢丝绳的导向滑轮直接集成在吊钩架体内部，既压缩了整体的垂向安装尺寸，也避免了外挂滑轮架带来的连接销轴额外受力问题，适配绝大多数桥门式起重机、流动式起重机的起升机构末端安装需求。从结构设计逻辑来看，架体采用双侧夹板式焊接结构，两块对称布置的高强度钢板作为核心承载基体，所有滑轮轴、吊钩横梁的安装孔位均采用同轴度精度控制在IT7级以内的镗孔加工，避免轴类零件安装后出现偏载剪切应力；夹板外侧加装的可拆卸式挡块，一方面用于限制滑轮的轴向窜动，另一方面也能在钢丝绳出现跳槽趋势时起到阻挡防护作用，减少作业过程中钢丝绳脱槽引发的卡滞、断丝风险。吊钩本体采用锻造钩头结构，钩身的弯曲截面按照等强度原则设计，从钩颈位置到钩尖位置的截面尺寸随受力弯矩变化逐步过渡，既避免了应力集中区域的出现，也尽可能控制了钩头自身的重量，降低起升机构的无效载荷。钩头与架体的连接采用推力轴承配合横梁的结构，横梁穿装在两侧夹板的下部安装孔内，推力轴承布置在钩头螺母与横梁接触面之间，让吊钩在承载状态下可以灵活水平回转，方便作业人员调整被吊物料的朝向，不需要额外牵拉绳索就能完成对位，适配复杂吊装场景下的角度调整需求。考虑到现场作业的防护需求，架体外侧的护板采用醒目的警示色涂装，作业过程中地面指挥人员可以清晰观察吊钩的位置，避免视线遮挡引发的碰撞风险；护板与内部滑轮之间预留了足够的间隙，既不会干涉滑轮的正常转动，也能阻挡作业过程中飞溅的焊渣、混凝土碎屑等杂物进入滑轮绳槽，减少钢丝绳的异常磨损。从安装边界尺寸来看，这套吊钩总成的上部滑轮架宽度控制在常规起升钢丝绳倍率下的卷筒容绳宽度适配范围内，不需要对原有起重机的小车架下沿空间做额外改造就能直接换装；吊钩的最大开口尺寸满足常规卸扣、吊装带吊环的穿装需求，钩尖位置的防脱卡舌采用弹簧复位结构，在吊具挂入后可以自动封闭钩口，避免作业过程中吊索具从钩口滑脱。在实际使用过程中，这套集成式吊钩相比传统分体式吊钩结构，减少了两处连接销轴的受力环节，整体的承载安全系数可以达到额定起重量的4倍以上，符合起重机械安全规程的相关要求；滑轮绳槽的轮廓半径按照常用钢丝绳直径的1.1倍设计，钢丝绳在绳槽内的接触面积更大，单位面积的接触应力更小，能有效延长钢丝绳的使用寿命。架体上预留的润滑注油孔直接连通滑轮轴与吊钩横梁的轴承位置，日常维护时不需要拆解架体就能完成润滑脂加注，降低现场维护的工作量；吊钩横梁的两端采用开槽螺母配合开口销的防松结构，即使在长期交变载荷作用下也不会出现螺母松脱的问题，避免结构失效引发的坠落风险。针对不同作业场景的适配性，这套吊钩的架体结构可以根据额定起重量的不同调整夹板厚度与滑轮数量，不需要改动整体的外形轮廓与安装接口，能覆盖从几吨到几十吨不等的常用起重作业载荷需求，不管是车间内的轻型工位起重机，还是货场的重型门式起重机，都能找到对应的适配规格。
