拖车悬挂横撑连接结构设计

该结构属于拖挂类设备底盘悬挂系统的核心连接承载部件，主要应用于小型民用拖挂、轻型货运拖斗、旅居小拖车的底盘行走系统中，承担轮组与主车架之间的载荷传递、横向定位以及行驶过程中的侧向力抵消作用。在实际使用场景中，这类横撑结构直接决定了拖车行驶过程中的轮组定位稳定性，尤其是在非铺装路面行驶、转弯变向、紧急制动工况下，横撑需要承受来自两侧轮组的交变冲击载荷，避免轮组出现外倾、前束偏移的问题，降低轮胎异常磨损的概率。

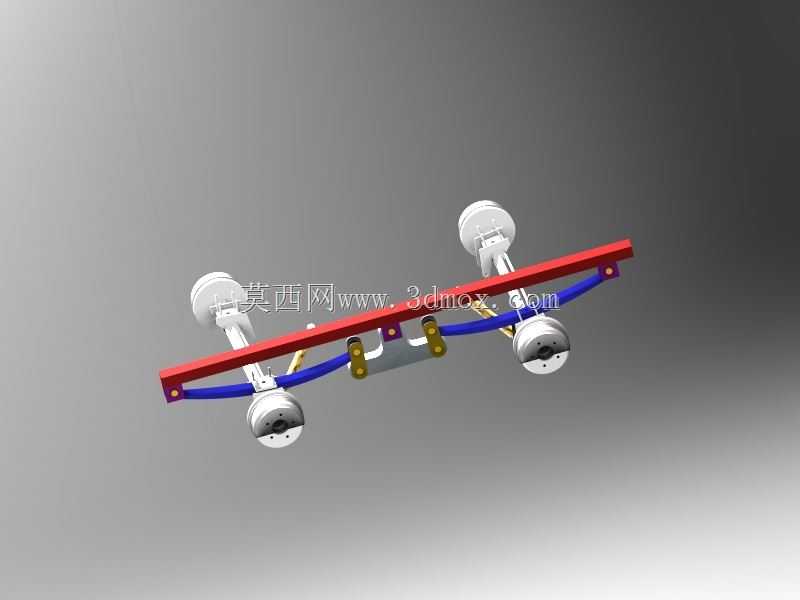

从功能特性来看，该横撑采用横向主梁搭配多组铰接吊耳的结构形式，红色横向主梁作为核心承载基体，通过螺栓紧固的吊耳分别连接两侧的弹性拉杆与轮毂安装支座，蓝色弹性拉杆承担纵向载荷缓冲与定位作用，配合轮毂支座上的减震连接位，可在行驶过程中过滤路面传递的颠簸冲击，同时保证轮组始终保持与地面的有效接触。结构上所有铰接点位都预留了销轴安装空间，可适配不同直径的铰接销轴，铰接位的衬套安装槽直接集成在吊耳结构上，无需额外焊接衬套座，减少了现场装配的焊接工序，降低焊接变形对装配精度的影响。

设计过程中，核心围绕750毫米设计轮距的适配需求展开，主梁的长度方向预留了±20毫米的调节余量，可通过吊耳在主梁长圆孔内的位置微调，适配不同轮距的安装需求，解决了固定孔位无法适配不同规格轮毂支座的问题。主梁采用矩形截面型材作为基体，截面高度根据满载轴荷的弯曲强度计算选定，在保证抗弯截面模量满足1.5倍满载冲击载荷要求的前提下，尽可能降低结构自重，避免不必要的簧下质量增加影响悬挂缓冲效果。两侧的弹性拉杆采用两端铰接的安装形式，拉杆长度可通过端部的螺纹结构进行微调，装配时可通过调整拉杆长度修正轮组的前束角，保证轮胎滚动方向与行驶方向一致，减少行驶阻力与轮胎偏磨。

安装边界方面，该横撑结构上方预留了与拖车主车架纵梁连接的安装支座，支座上的连接孔位按照通用小型拖车的纵梁间距设计，可直接通过U型螺栓或者焊接方式与纵梁固定，不需要对主车架进行额外的打孔改制。两侧轮毂支座的安装孔位适配常见的4孔100毫米节圆直径的小型拖车轮毂，可直接匹配12寸及以下规格的拖车专用轮胎与轮毂总成，不需要额外制作转接法兰。所有连接点位的螺栓规格都采用通用的公制标准件，日常维护更换时不需要采购特殊规格的紧固件，降低后期运维成本。

在结构细节处理上，所有受力拐角位置都做了圆弧过渡处理，避免直角拐角带来的应力集中问题，吊耳与主梁连接的位置增加了三角形加强筋，提升吊耳与主梁的连接强度，应对颠簸路面的冲击载荷时不会出现吊耳焊缝开裂的问题。铰接点位的间隙控制在0.2毫米以内，既保证销轴转动的灵活性，又避免间隙过大带来的行驶异响与冲击磨损。考虑到拖车行驶过程中会接触雨水、泥泞等腐蚀环境，结构设计时所有外露面都预留了足够的涂装空间，没有封闭的腔体结构，避免涂装过程中出现积液导致的内部锈蚀问题，延长结构的整体使用寿命。

实际选型适配时，该结构可直接用于总质量1吨以下的轻型拖挂设备，若用于更大载荷的拖挂场景，可通过增加主梁截面壁厚、加大铰接销轴直径的方式进行强化，不需要对整体结构形式进行大幅改动。结构的模块化设计程度较高，横撑主梁、吊耳、拉杆、轮毂支座都为独立可拆分的部件，单个部件出现损坏时可单独更换，不需要整体更换整个悬挂总成，进一步降低使用过程中的维护成本。
