乘用车橡胶轮胎外观结构三维数模

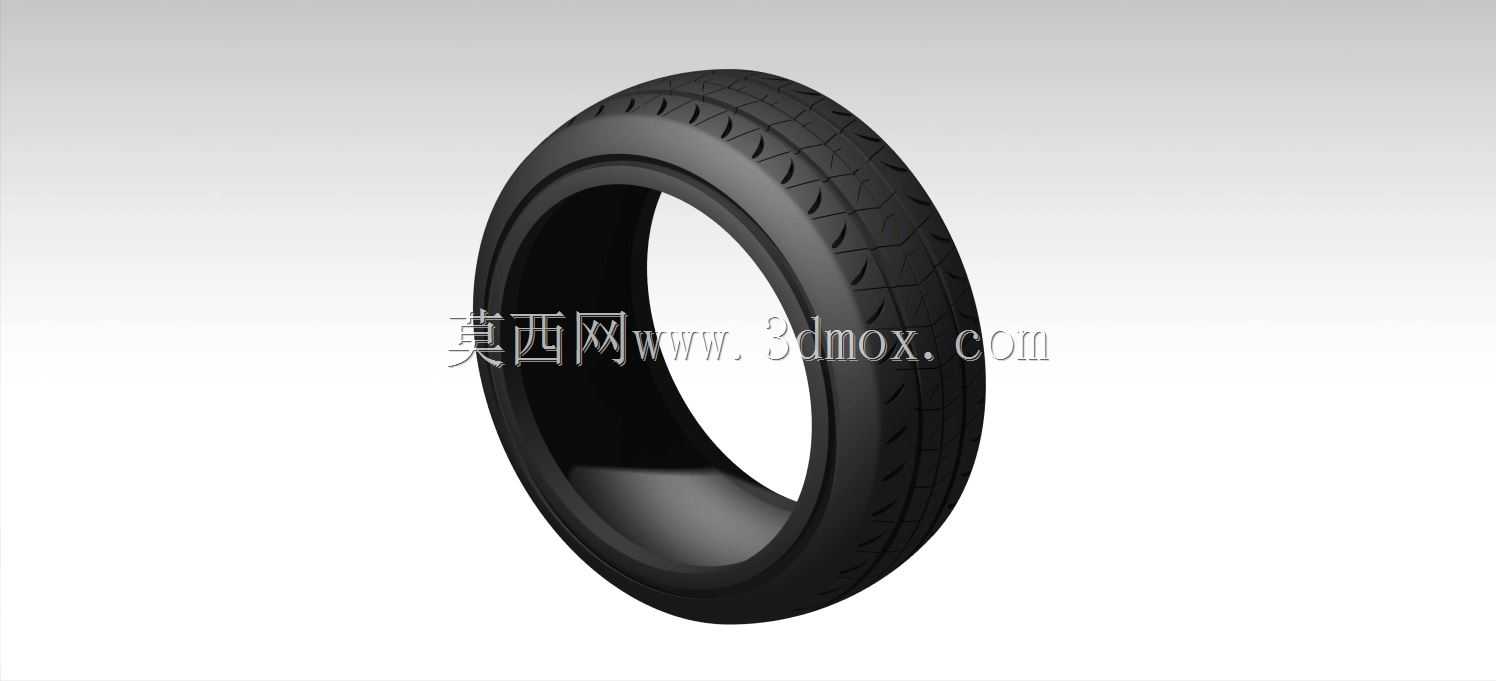

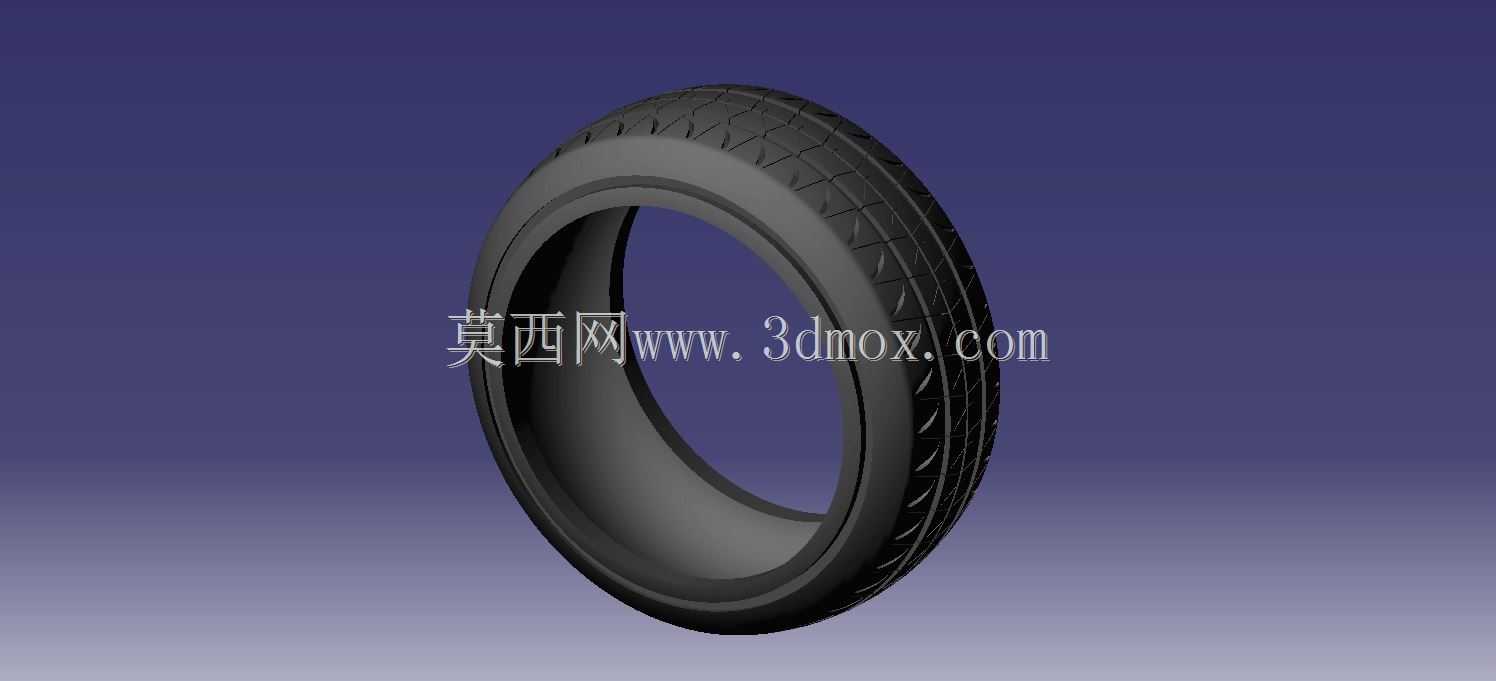

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了整车的离地间隙、轮腔空间预留、转向时的运动干涉边界，甚至影响悬架K&C特性的调校方向。这个数模还原了乘用车子午线轮胎的完整外形结构，胎面部分的花纹块、排水沟槽、胎侧的弧度、胎圈与轮辋配合的密封面都做了写实还原，不是简化的光面圆环，能直接用于整车总布置的干涉检查、轮眉造型的匹配校核，也能用来做渲染场景里的整车外观展示。

　　做结构匹配的时候，首先要关注的是轮胎的安装边界，胎圈位置的直径公差、胎侧的最大膨胀量是轮辋选型的核心依据，这个数模里胎圈的配合面做了等直径的圆柱面还原，和标准乘用车钢制、铝合金轮辋的贴合位置尺寸符合常规量产件的配合要求，不需要额外修正就能直接导入装配体和轮辋做配合约束。胎侧的弧度还原了常规低压轮胎的自然鼓形轮廓，在做满载跳动、转向最大角度校核时，可以直接用这个数模做包络体计算，不会因为轮廓简化导致轮腔预留空间不足，实车装配后出现轮胎蹭轮眉或者蹭悬架摆臂的问题。

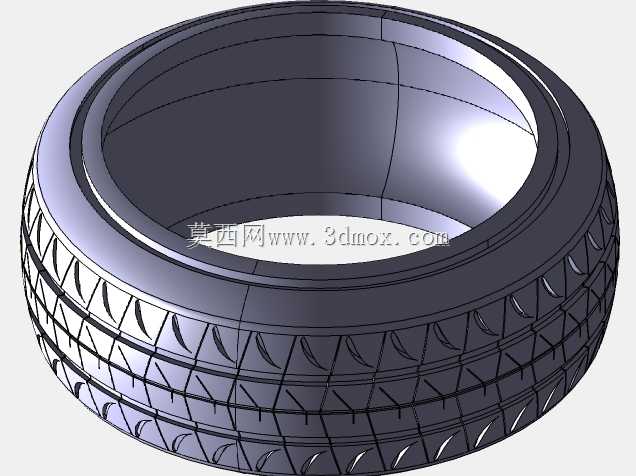

　　胎面的花纹设计不是随意做的装饰结构，数模里的纵向排水沟槽深度、横向花纹块的间距，都参考了常规民用舒适型轮胎的参数，做整车NVH仿真的时候，这个带花纹的数模可以用来初步评估胎面花纹的泵气噪声趋势，比光面轮胎模型的仿真参考价值更高；做湿滑路面附着性能的初步仿真时，沟槽的结构也能用来模拟排水路径，不用再重新绘制胎面花纹结构。另外胎肩位置的过渡圆角、花纹块的倒角都做了还原，做外观渲染的时候不会出现棱角生硬的问题，能真实还原橡胶轮胎的质感。

　　从设计思路上看，这个轮胎模型采用了实体建模而非曲面片体拼接，整个胎体是连续的环形实体，胎面花纹通过环形阵列切除生成，修改花纹间距、沟槽深度的时候只需要调整阵列参数和切除特征的尺寸，就能快速衍生出不同规格、不同花纹取向的轮胎型号，比如偏向运动性能的不对称花纹、偏向越野性能的大块花纹，都能在这个基础模型上快速调整，不用从零开始绘制环形胎体的基础轮廓。胎侧的标识区域预留了平整的曲面位置，后续需要添加轮胎规格标识、品牌标识、速度等级标识的时候，直接在对应曲面包覆特征即可，不需要额外处理曲面的曲率问题。

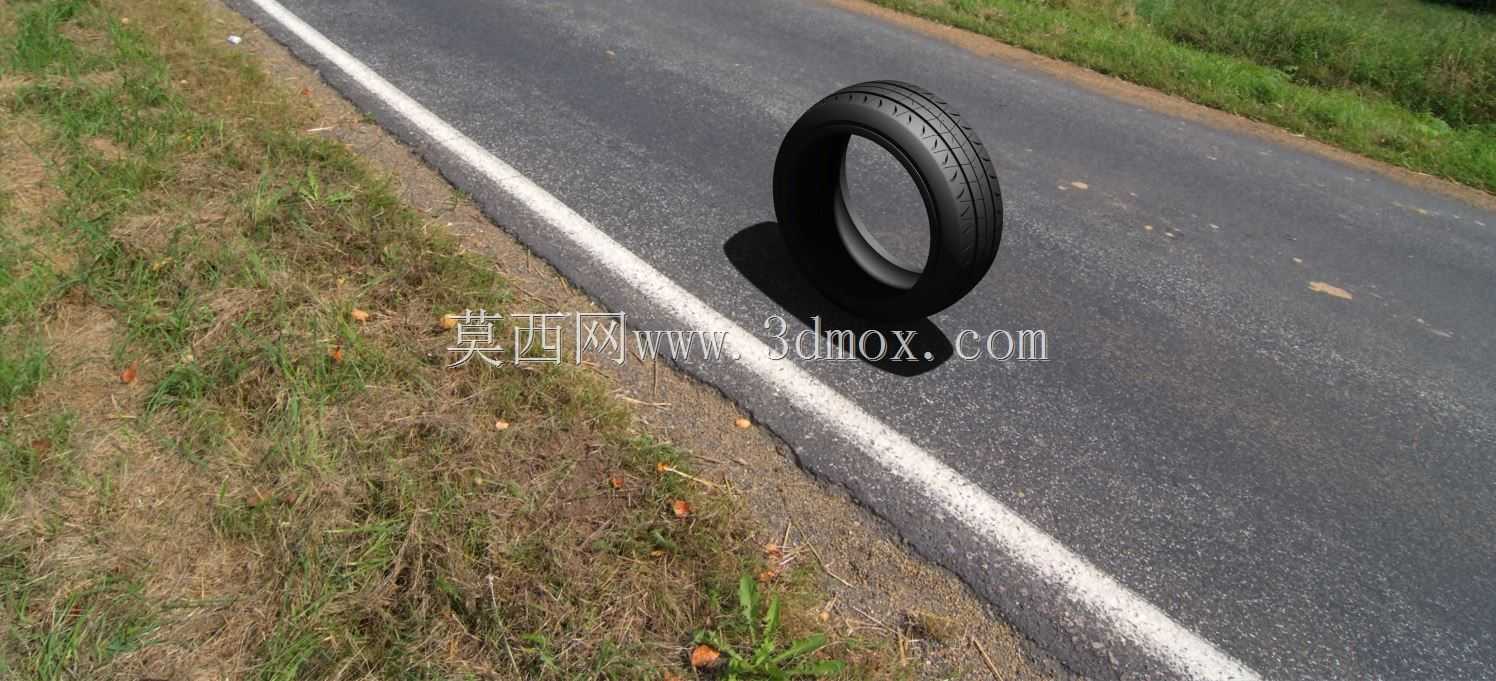

　　在实际的项目应用里，这类轮胎数模的使用场景覆盖了整车开发的多个阶段：概念设计阶段用来确认整车的侧面比例，轮胎的扁平比、外径直接影响整车的视觉姿态，这个模型的比例符合常规家用轿车的轮胎尺寸区间，调整整体缩放比例就能适配不同级别的车型，从A0级小车到B级轿车都能通过参数调整匹配；详细设计阶段用来做运动干涉校核，把轮胎模型装配到转向节上，模拟上下跳、左右转向的全行程，检查和周边部件的最小间隙是否满足设计要求，通常轮胎和轮罩的静态间隙要留到25mm以上，和悬架拉杆、制动卡钳的间隙要留到10mm以上，这个模型的轮廓精度足够支撑这类间隙检查；后期的市场宣传物料制作阶段，带完整花纹的轮胎模型也能直接用于整车渲染，不需要额外找素材替换。

　　另外要注意的是，这个模型还原的是轮胎的自由状态外形，实际充气后胎侧会有一定的径向膨胀，落地加载后胎面接地区域会有一定的压缩变形，在做极限工况的干涉检查时，要根据实际的轮胎气压、满载载荷给模型预留对应的变形量补偿，不能直接用自由状态的数模作为最终的干涉判定依据。胎圈位置的刚性比胎侧高很多，和轮辋配合的位置几乎不会有大的变形，所以这部分的尺寸可以直接作为轮辋槽宽、轮缘直径的设计参考，不需要额外加太多补偿量。
