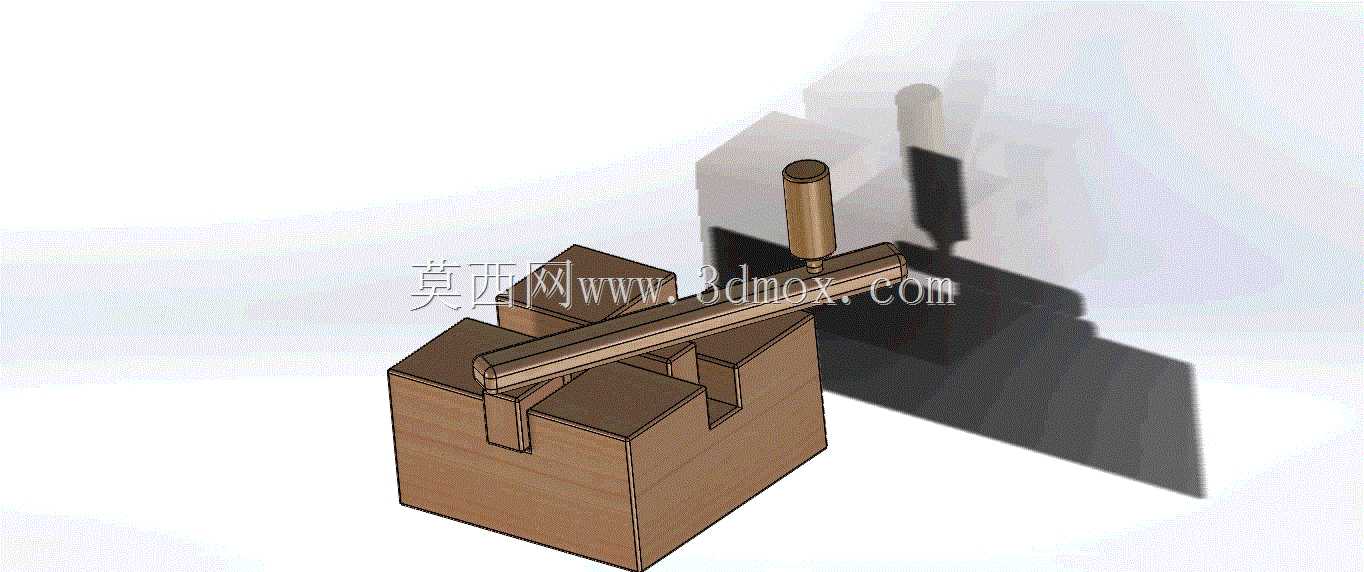

鲁班锁提箱榫卯联动结构演示装置

　　这套榫卯联动结构的设计初衷，是还原传统木作提箱的锁止与提拿联动逻辑，可用于传统木工技艺教学演示、文创类益智玩具结构验证、小型木质收纳箱体的锁具结构开发场景。在实际应用中，这类结构无需额外金属锁件，完全依靠构件间的形面配合实现锁止，当提梁被向上提起时，内置的锁舌会同步卡入箱体侧壁的卡槽内，完成箱体的自动锁合，放下提梁时锁舌自动收回，即可顺利打开箱盖，整个动作过程连贯无卡顿，不需要额外操作锁扣，非常适合需要频繁开合、追求外观整体性的木质收纳箱、文玩收藏盒、便携木质工具箱使用。从结构设计思路来看，整个装置完全采用传统榫卯的硬配合逻辑，没有引入弹簧、卡扣等额外弹性零件，所有动作的驱动力都来自提梁提起过程中的位移传导：

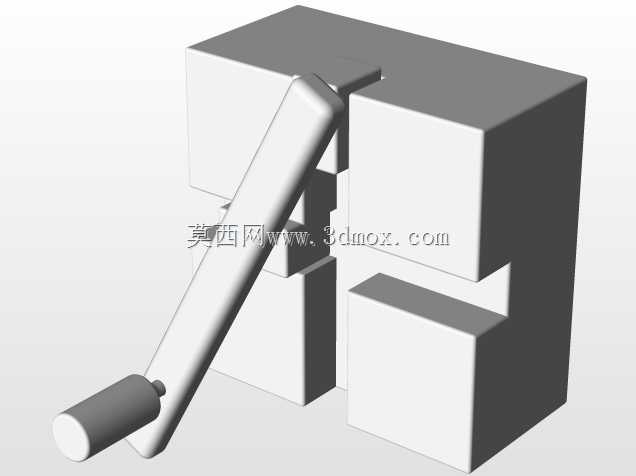

　　提梁与箱体接触的两端设置有偏心形面，当提梁绕铰接点向上转动时，偏心段会推动横向布置的锁杆向箱体两侧移动，锁杆端部的凸台刚好嵌入箱盖对应位置的凹槽内，实现周向锁止，整个传动路径上的所有接触面都做了1.5度的拔模斜度处理，避免木质构件因温湿度变化产生胀缩时出现卡滞，同时所有棱边都做了R0.5的圆角过渡，减少动作过程中的摩擦阻力。从外形尺寸与安装边界来看，整套结构的箱体基座为正六面体结构，边长控制在120mm范围内，提梁完全放下时整体高度不超过130mm，提起后总高度为180mm，锁杆的最大伸出量为8mm，完全嵌入箱体侧壁的预留槽内，不会突出箱体外表面影响整体外观；铰接位置的销轴采用与箱体同材质的硬木制作，

　　销轴与孔的配合采用H7/h6的间隙配合标准，既保证转动灵活，又不会出现明显的晃动间隙。在实际建模过程中，需要重点关注几个配合面的公差控制：首先是提梁偏心段与锁杆端面的接触形面，需要保证提梁在0到90度转动过程中，锁杆的位移是线性变化的，避免出现动作死点；其次是锁杆与箱体内部导向槽的配合，导向槽的长度需要比锁杆的最大行程多2mm的余量，防止加工误差导致锁杆无法完全伸出到位；最后是箱盖与箱体的配合止口，止口的深度设置为5mm，配合间隙控制在0.2mm，既保证箱盖定位准确，又不会因为木材胀缩出现盖合困难的问题。这类结构相比传统的金属锁具，最大的优势是整体外观一致性强，没有外露的金属零件，能够完整保留木质产品的质感，

　　同时动作过程具有很强的机械美感，既可以作为独立的益智演示教具，也可以直接移植到各类小型木质箱体产品的结构设计中，在文创产品开发、传统木作技艺传承、非标小型收纳装置设计领域都有很强的实用参考价值。建模过程中所有构件都采用等壁厚设计，木质构件的最小壁厚不小于8mm，保证足够的结构强度，即使反复开合操作也不会出现构件断裂的问题，同时所有的受力部位都做了局部加厚处理，比如提梁与偏心段的衔接位置厚度增加到12mm，能够承受10kg以内的整体吊挂重量，满足日常小型收纳箱的承重使用需求。
