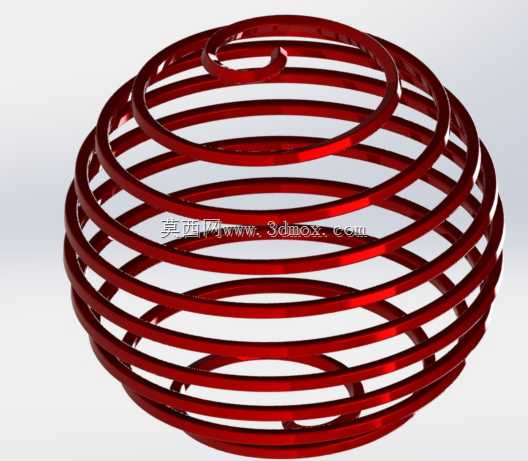

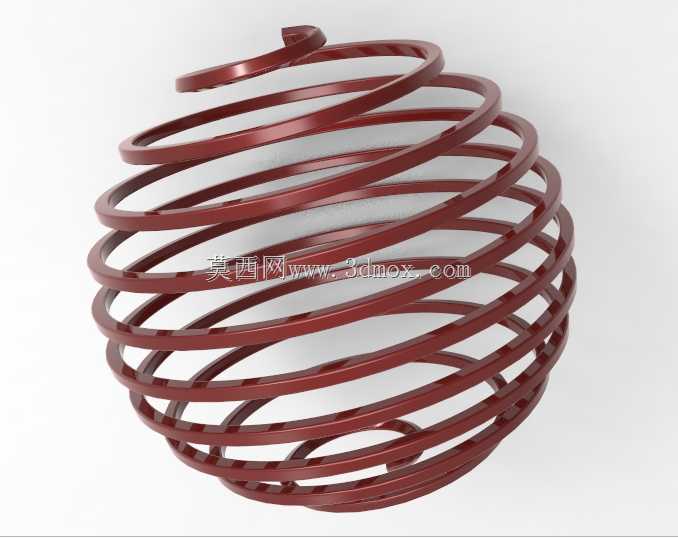

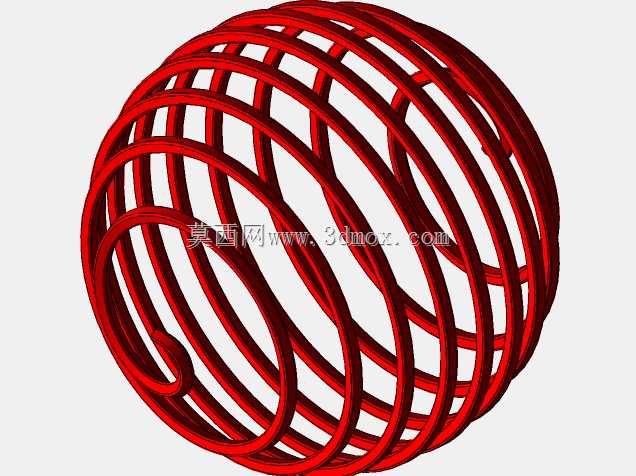

球形螺旋弹性构件三维结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:356574
  • 球形螺旋弹性构件三维结构设计
  • 球形螺旋弹性构件三维结构设计
  • 球形螺旋弹性构件三维结构设计

  在非标自动化输送线的缓冲工位、小型振动设备的隔振模块以及精密仪器的柔性支撑场景中,这类球形螺旋结构的弹性构件有着不可替代的应用价值,区别于常规圆柱螺旋弹簧的线性刚度特性,该结构通过螺旋线沿球面轨迹排布的设计,能够在多方向受载时提供更为均匀的弹性反馈,避免常规弹簧偏载时易出现的侧弯、刚度突变问题。从实际设备适配角度来看,这类构件常被用于空间受限的安装场景,其球形轮廓可以在相同安装空间内获得更长的有效螺旋线长度,在同等压缩行程下应力分布更为平缓,不会出现常规圆柱弹簧端部并圈位置的应力集中问题,能有效提升构件的疲劳使用寿命。

  设计这类结构时,首先要明确安装边界的约束条件:构件的最大外轮廓为标准球形,安装时两端的支撑面需要匹配螺旋首尾的切向平面,避免安装后出现初始预应力不均的情况。螺旋线的导程设计需要结合实际工况的刚度需求调整,导程越小,相同轴向载荷下的变形量越大,整体刚度越低;导程越大则刚度越高,抗冲击能力越强。在建模过程中,需要先构建基准球面,再以球面的球心为原点建立空间坐标系,通过球面螺旋线方程生成连续的扫描路径,扫描截面采用等直径的圆形截面,保证螺旋带的截面一致性,避免局部截面突变带来的应力集中。

  从功能特性来看,该结构除了常规的轴向缓冲功能外,还能承受径向、周向的复合载荷,在多方向振动的工况下,各段螺旋带能够同步参与变形,将载荷均匀分散到整个螺旋结构上,不会出现局部过载断裂的问题。在轻工机械的物料缓冲工位,这类构件可以安装在物料承接台的下方,当不同重量的物料下落时,球形螺旋结构能够自适应调整变形方向,既可以承接较重物料的冲击,也能对轻质易碎物料提供足够柔和的缓冲,避免物料破损。在小型试验设备的隔振平台上,将四个该类构件均布在平台底部,能够同时过滤水平、垂直方向的外界振动干扰,相比常规圆柱弹簧需要搭配导向杆的安装方式,该结构无需额外导向部件即可避免偏载失稳,大幅缩减安装所需的空间尺寸。

  建模过程中需要重点关注螺旋首尾的收尾处理,常规螺旋弹簧的端部并圈磨平处理并不适用于该球形结构,首尾段的螺旋线需要平滑过渡到安装基准平面,保证端部与安装面的接触为面接触而非线接触,降低安装接触位置的压应力,避免长期受载后端部出现压溃变形。同时螺旋带的截面直径需要结合整体球径比例调整,截面直径过大则结构刚度过高,缓冲性能下降;截面直径过小则结构强度不足,受冲击时易出现永久变形。在实际选型适配时,需要根据安装腔体的内径确定构件的最大球径,保证构件在最大压缩变形时外轮廓不会与腔体内壁发生剐蹭,预留足够的变形间隙,通常径向间隙需要控制在球径的5%到8%之间,既避免间隙过大导致的构件晃动,也防止间隙不足出现运动干涉。

  不同于常规标准件弹簧的固定参数,这类异形螺旋构件需要根据具体设备的安装空间、载荷大小、行程需求做定制化设计,在三维建模阶段就需要模拟不同方向载荷下的变形情况,校核螺旋各段的应力分布,确保最大应力位置出现在螺旋中段而非首尾连接位置,避免首尾连接处因应力集中出现断裂失效。在装配验证时,要保证两端安装面的平行度公差在合理范围内,若安装面存在倾斜,会导致螺旋各段的初始变形量不一致,受载时局部螺旋带应力超出许用值,大幅缩短构件的使用寿命。
