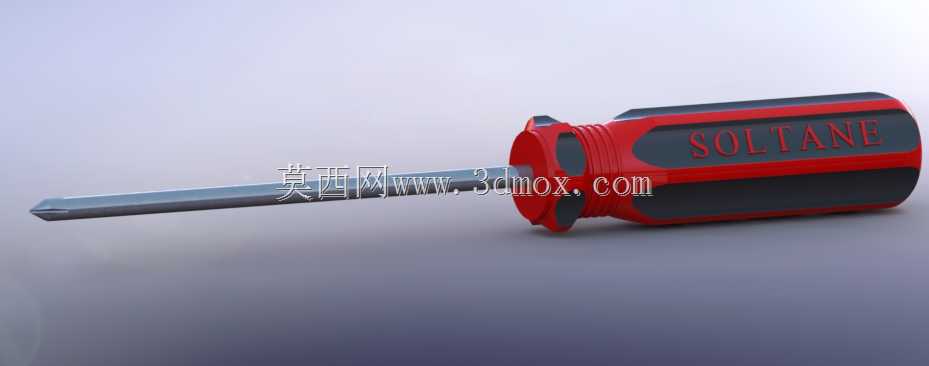

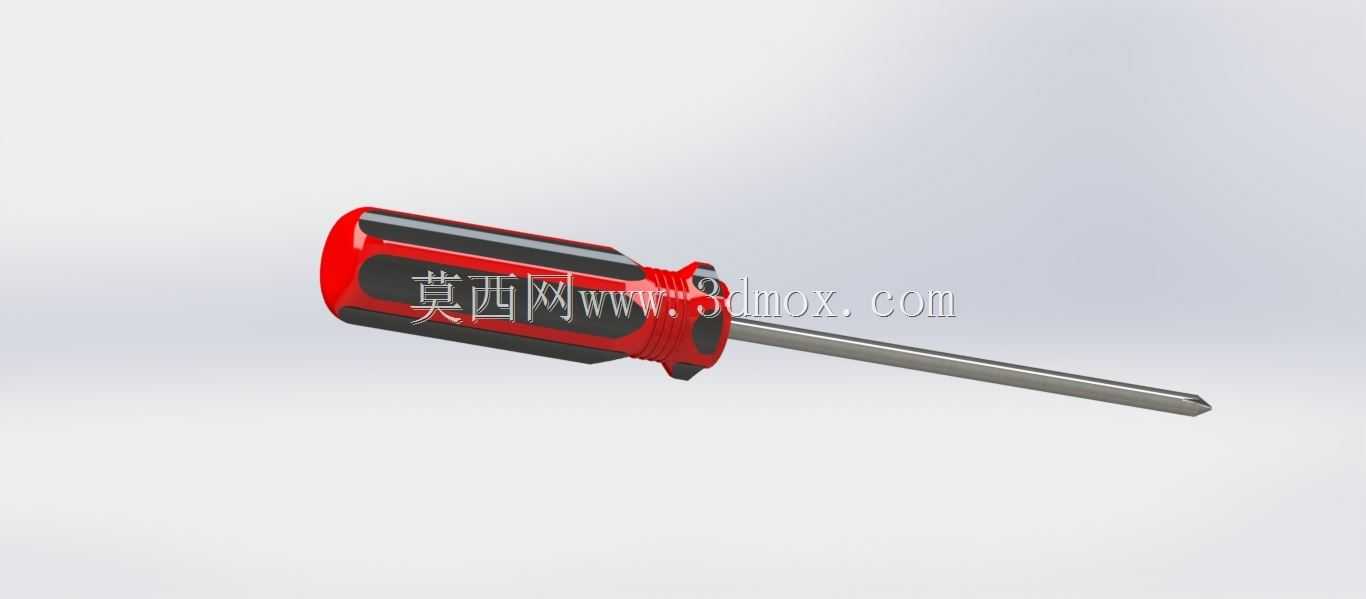

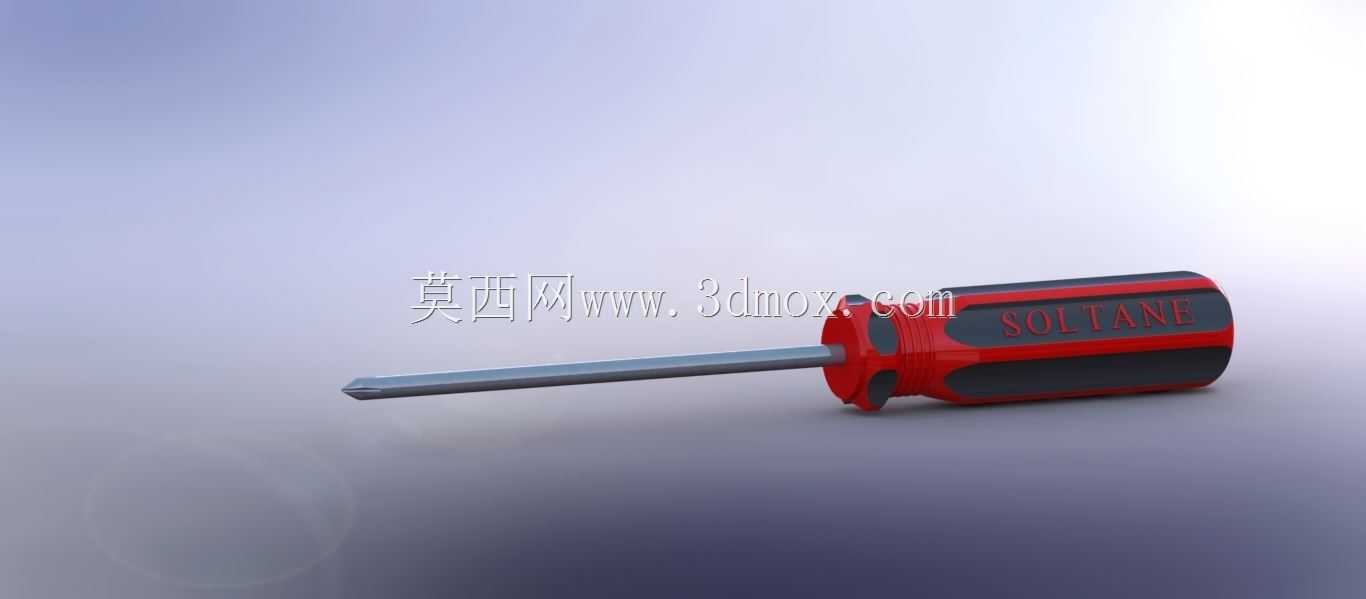

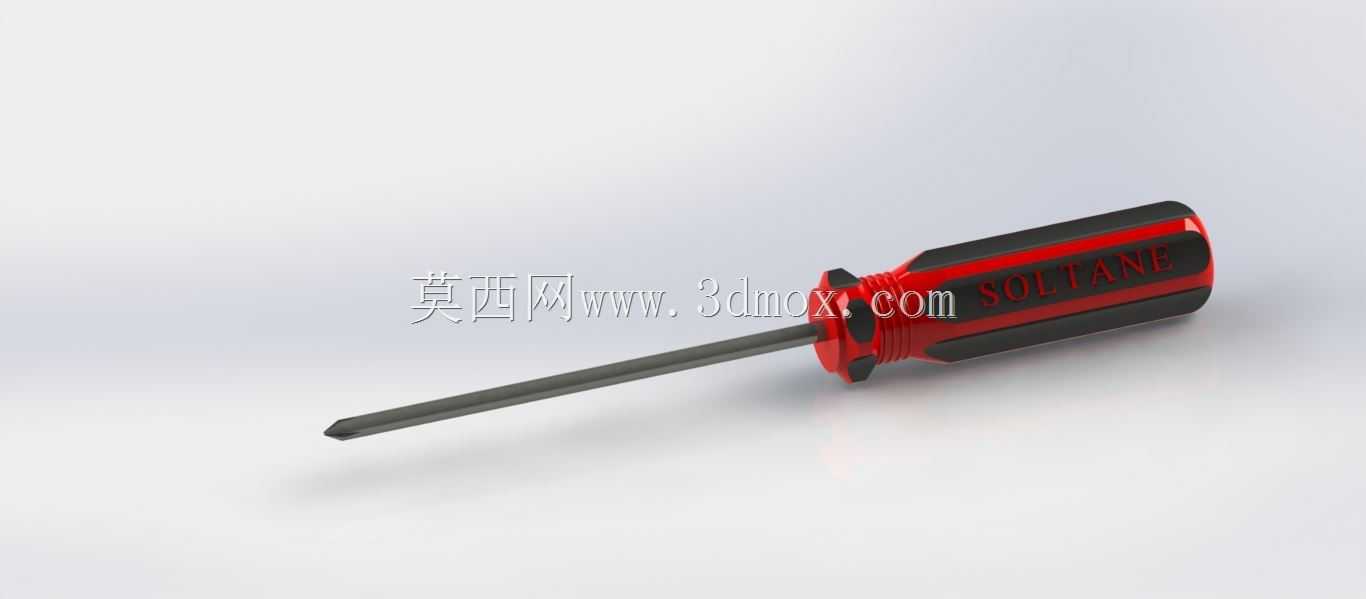

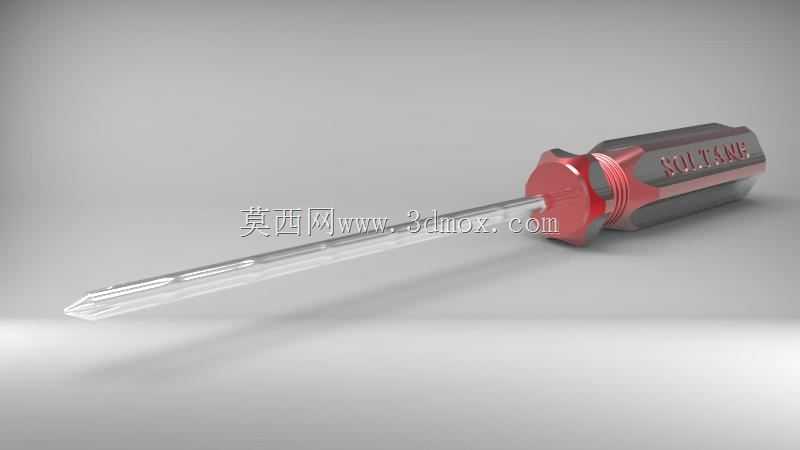

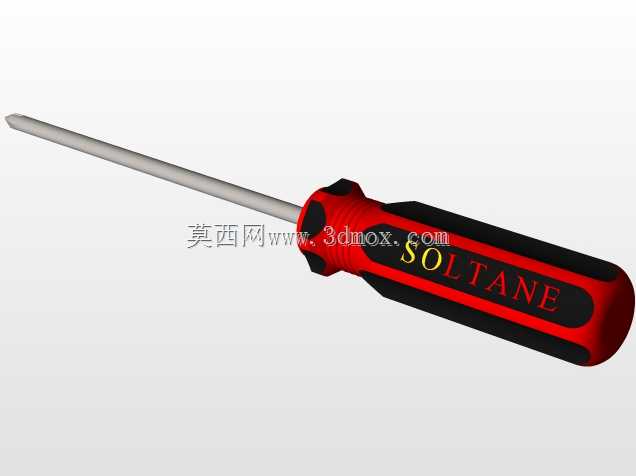

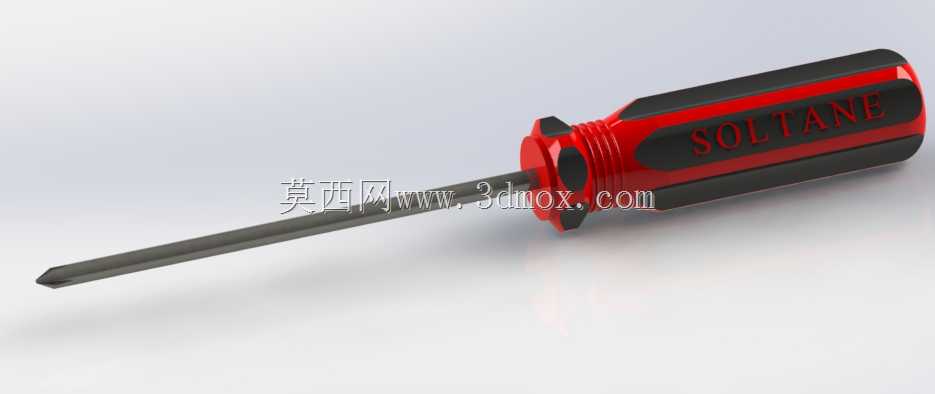

十字槽手动螺丝刀结构三维建模

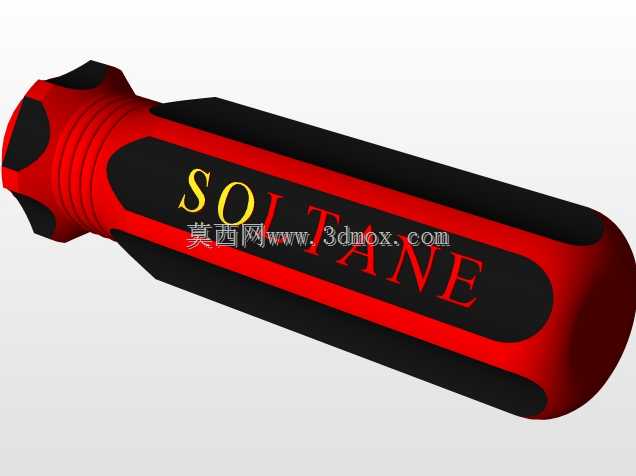

　　日常设备维保、产线装配环节里，手动螺丝刀是出现频次最高的基础紧固工具，小到消费电子拆机检修，大到工业配电柜接线、小型机械部件装配，都离不开这类旋具的辅助，不同于电动旋具的大扭矩输出特性，手动螺丝刀的扭矩输出完全由操作人员手部控制，能更好适配对锁紧力有精准要求的场景，避免扭矩过大造成螺纹滑牙、薄壁塑料件开裂等装配问题，尤其在精密仪器装配、弱电线路端子紧固这类对扭矩敏感度极高的作业场景中，可控的手动操作是电动工具无法完全替代的。这款螺丝刀的建模过程优先从人机交互逻辑出发，手柄部分采用多面防滑棱结构设计，区别于传统光滑圆柱手柄，棱面结构能在手部施加扭转力时增大接触摩擦力，即便手上沾有少量油污、汗液，也能保证施力过程不打滑，

　　手柄端部的红色旋帽做了圆弧过渡处理，当需要施加轴向顶紧力时，掌心贴合旋帽不会产生硌手的压痕，长时间作业也能降低手部疲劳感。刀杆部分采用高强度合金结构钢的等直径设计，杆身做了表面硬化处理的结构预留，建模时特意在刀杆与手柄的衔接位置做了加粗过渡段，这个位置是螺丝刀受力时应力最集中的区域，常规直杆设计在大扭矩施力时容易出现杆部断裂的问题，加粗过渡段能有效分散扭转应力，提升工具整体的抗扭强度，刀头部分为十字槽适配结构，建模时严格遵循通用十字螺钉的槽型尺寸公差，保证刀头与螺钉槽的贴合度，避免作业时出现刀头滑出、拧花螺钉槽的问题。从安装边界与尺寸适配角度来看，这款螺丝刀的整体长度控制在常规手动旋具的通用尺寸区间，

　　手柄直径适配成年男性手掌的握持范围，既不会因为直径过细导致握持发力不足，也不会因为直径过大造成狭小空间内操作干涉，刀杆长度兼顾了深孔位置螺钉的操作需求与杆部的刚性平衡，过长的刀杆会在大扭矩施力时出现杆部弯曲变形，过短则无法触及凹陷位置的安装螺钉，建模时反复调整了刀杆长度与手柄长度的比例，保证整体重心落在手柄靠近刀杆的三分之一位置，握持时不会出现头重脚轻的下坠感，操作手感更均衡。在实际产线应用中，这类螺丝刀常被配置在装配工位的工具挂板、维修人员的随身工具包内，针对不同规格的螺钉，只需要更换对应刀头尺寸的同系列产品即可，建模时也预留了可换刀头的结构接口拓展空间，手柄内部的刀杆安装孔做了标准尺寸适配，

　　后续拓展可换批头结构时不需要重新调整手柄的整体外形，能快速衍生出适配一字槽、内六角、梅花槽等不同螺钉类型的同系列旋具产品。结构细节上，手柄表面的防滑槽深度做了合理控制，过深的凹槽容易积存油污、金属碎屑，增加后续清洁的难度，过浅则起不到防滑作用，建模时将槽深控制在1.2毫米左右，既保证防滑效果，也方便日常使用后的擦拭清洁，手柄尾部的旋帽做了可拆卸的结构设计预留，方便后续在尾部加装磁环，提升刀头对金属螺钉的吸附能力，在高空作业、狭小空间操作时，螺钉可以被吸附在刀头上，不需要另一只手扶持螺钉，降低操作难度。刀杆的表面处理结构预留了哑光镀铬层的厚度空间，建模时将镀层厚度计算在最终尺寸内，避免成品因为镀层叠加导致刀杆直径超差，无法进入狭小的螺钉过孔，刀头位置的磁性吸附结构也做了内置空间预留，不需要在刀杆外部额外加装磁套，避免磁套增大刀头部位的整体直径，影响沉孔内螺钉的操作。从结构强度验证的建模逻辑来看，整个模型在装配约束上完全还原实际产品的装配关系，刀杆与手柄采用过盈配合加横向销钉固定的结构，避免大扭矩施力时刀杆与手柄之间出现相对转动，相比单纯的胶粘固定，销钉加过盈配合的结构能承受更大的扭转力矩，更适合工业场景下的高频次、大力度使用需求。
