家用电风扇三叶扇叶结构三维设计

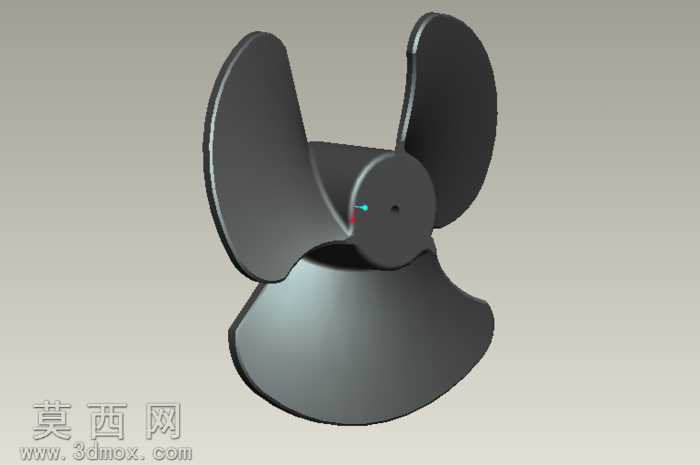

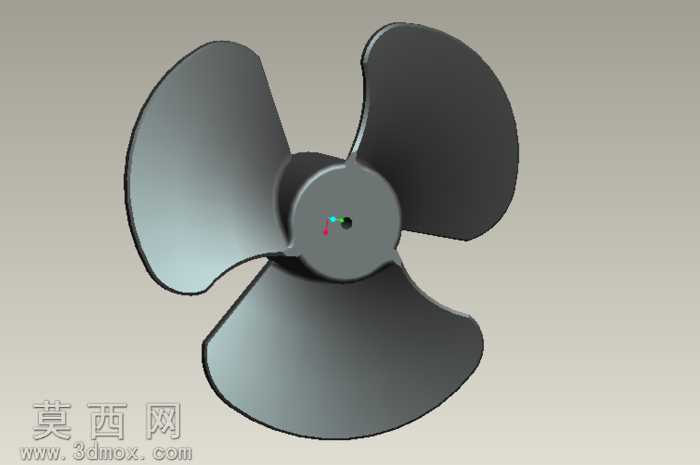

本作品为家用电风扇三叶扇叶的三维建模设计，建模过程依托三维参数化设计软件完成，整体建模逻辑围绕扇叶的实际气动性能与装配需求展开。首先进行中心轮毂部分的建模，以旋转凸台命令构建轮毂的基础回转体结构，精准预留中心轴装配孔位，孔位尺寸匹配常规家用电风扇电机输出轴的标准直径，同时在轮毂表面做微小的定位凸点设计，用于装配时与电机端盖的定位槽契合，保证扇叶安装后无径向窜动。扇叶部分采用曲面建模方式构建，先绘制单叶的翼型轮廓草图，参考成熟的低速轴流风扇翼型参数，设定合理的叶根安装角与叶尖安装角差值，保证气流推动效率的同时降低运转噪音；通过边界混合命令生成单叶的光滑曲面，对曲面进行曲率分析，反复调整曲面控制点，消除曲面拐点与曲率突变区域，避免后续实体化后出现应力集中问题。单叶曲面构建完成后，通过阵列命令以轮毂中心轴为阵列基准，按照120度等夹角完成三片扇叶的圆周阵列，阵列过程中严格校验每片扇叶的角度公差，保证三片扇叶的动平衡性能，减少风扇高速运转时的抖动问题。完成整体实体化后，对扇叶与轮毂的衔接位置做圆角过渡处理，圆角半径从叶根到轮毂表面平滑渐变，既提升结构强度，也优化气流过渡效果。材质渲染阶段，为扇叶整体赋予哑光ABS工程塑料材质，调整材质的漫反射、高光参数，还原普通家用风扇扇叶的真实质感，背景采用浅灰色素面背景，搭配柔和的环境光与定向补光，清晰呈现扇叶的曲面弧度与整体结构特征。设计过程中充分考虑家用风扇的实际使用场景，扇叶边缘做钝化处理，避免尖锐边角带来的安全隐患，整体曲面造型兼顾气动效率与外观简洁性，可直接用于家用风扇的结构验证、装配干涉检查以及后续的注塑模具开模参考，也可作为家电结构设计教学的典型案例使用。
