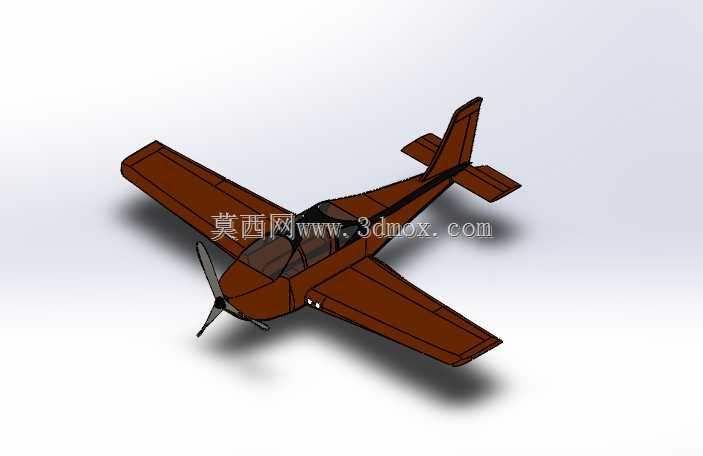

轻型单引擎螺旋桨固定翼小飞机三维结构

　　这款轻型固定翼飞行器的三维结构设计，围绕通用航空场景下的短途飞行、飞行训练、低空观光等实际使用需求展开，整体布局采用上单翼前三点起落架的经典构型，在建模过程中优先兼顾了低速飞行状态下的升力特性与地面滑行的稳定性。从结构边界来看，整机翼展控制在适合小型通航机场起降的尺寸范围内，机身长度与翼展的比例经过反复调整，既保证了座舱内部可容纳2名驾乘人员的空间余量，也避免了机身过长带来的地面转向半径过大问题，垂尾与平尾的尺寸匹配经过气动层面的校核，能够在低速巡航状态下提供足够的航向与纵向安定性，避免低空紊流干扰下的姿态失控风险。

　　设计过程中，机翼采用了相对厚度较大的低速翼型，这种翼型选择能够在较低的起飞滑跑速度下获得足够升力，缩短起降距离，适配更多条件简陋的通用航空起降场地，机翼前缘的后掠角度控制在极小范围内，尽可能提升低速飞行阶段的升阻比，降低巡航阶段的动力消耗。机翼与机身的连接位置布置在机身肩部，这种上单翼布局一方面可以让机翼避开座舱的视线遮挡，为驾乘人员提供更好的下视视野，适配观光、航拍类的使用场景，另一方面也能让机身结构距离地面有更高的高度，在非铺装跑道起降时，减少地面扬起的砂石对螺旋桨、机身下部结构的冲击损伤。

　　动力端采用前置单发螺旋桨布局，螺旋桨选用两叶定距结构，这种结构设计简单可靠，维护成本低，非常适合轻型飞行器的使用定位，螺旋桨与机头整流罩的间隙经过精确校核，既避免了运转过程中出现的结构干涉，也尽可能减小了整流罩带来的气动阻力。机头部分的整流罩造型顺着螺旋桨后的气流走向做了流线型过渡，能够将气流顺畅引导至机身中段，减少紊流带来的阻力增量。座舱部分采用整体式风挡设计，风挡的倾斜角度经过视线与阻力的平衡调整，既保证飞行员前方的无遮挡视野，也不会因为风挡过于直立带来过大的迎风阻力，座舱盖的轮廓与机身背部流线自然衔接，避免了外形突变带来的气流分离。

　　起落架部分采用前三点式布局，前起落架布置在座舱前方的机头下部，主起落架支撑结构连接在机翼根部的承力位置，这种布置能够让飞机在地面滑行时保持更好的方向稳定性，避免后三点布局常见的 ground loop 风险，主起落架的高度经过测算，保证螺旋桨桨尖距离地面有足够的安全间隙，即使在起降过程中出现轻微的轮胎压缩、机身姿态俯仰变化，也不会出现桨尖擦地的风险。机身尾部的垂尾采用单垂尾布局，方向舵的面积足够保证单发飞行时的方向控制能力，平尾布置在垂尾根部两侧，升降舵的偏转角度范围经过校核，能够满足起飞抬头、着陆拉平阶段的姿态控制需求。

　　从结构设计的细节来看，机身采用半硬壳式结构的建模逻辑，纵向布置的长桁与横向的隔框形成完整的承力框架，外部蒙皮附着在框架结构上，既保证了机身的结构强度，也能尽可能降低整机结构重量。机翼内部的翼梁、翼肋结构按照传力路径布置，机翼承受的升力通过翼梁传递到机身连接接头，再扩散到整个机身结构，各个部件的连接位置都预留了安装定位的基准面，方便后续结构拆解、装配仿真的开展。整机的外形曲面全部采用G2连续的曲面建模逻辑，曲面之间的过渡顺滑，没有明显的折角与凸起，尽可能优化整机的气动外形，减少不必要的阻力增量。

　　在实际应用场景中，这类轻型固定翼飞行器除了承担飞行学员的初级训练任务、低空旅游观光的载客任务外，还可以通过简单改装，承担小范围的航空测绘、农林植保巡查、应急通讯中继等低空作业任务，设计过程中在机翼下方预留了小型挂点的安装位置，不需要对主体结构做大幅修改就能搭载小型任务设备，拓展了整机的使用场景。建模过程中对各个活动面的偏转边界都做了明确的定义，包括副翼、升降舵、方向舵的偏转角度范围，起落架的收放路径（如果是可收放版本的改型），都在三维模型中做了对应的运动副预留，能够直接对接后续的飞行仿真、结构力学仿真工作，不需要重新做结构的拆分与定义。
