带安装孔位的D型机械端盖结构设计

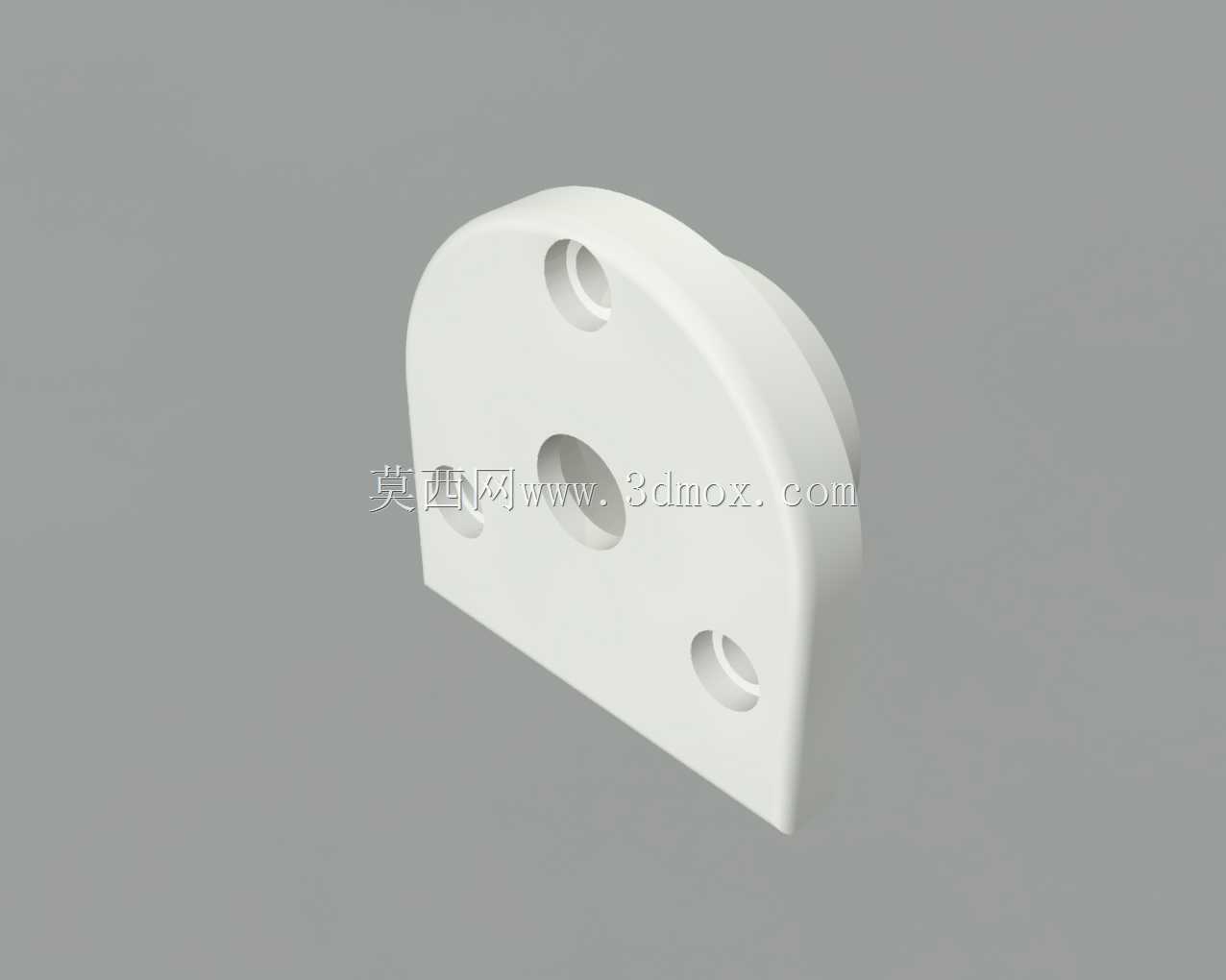

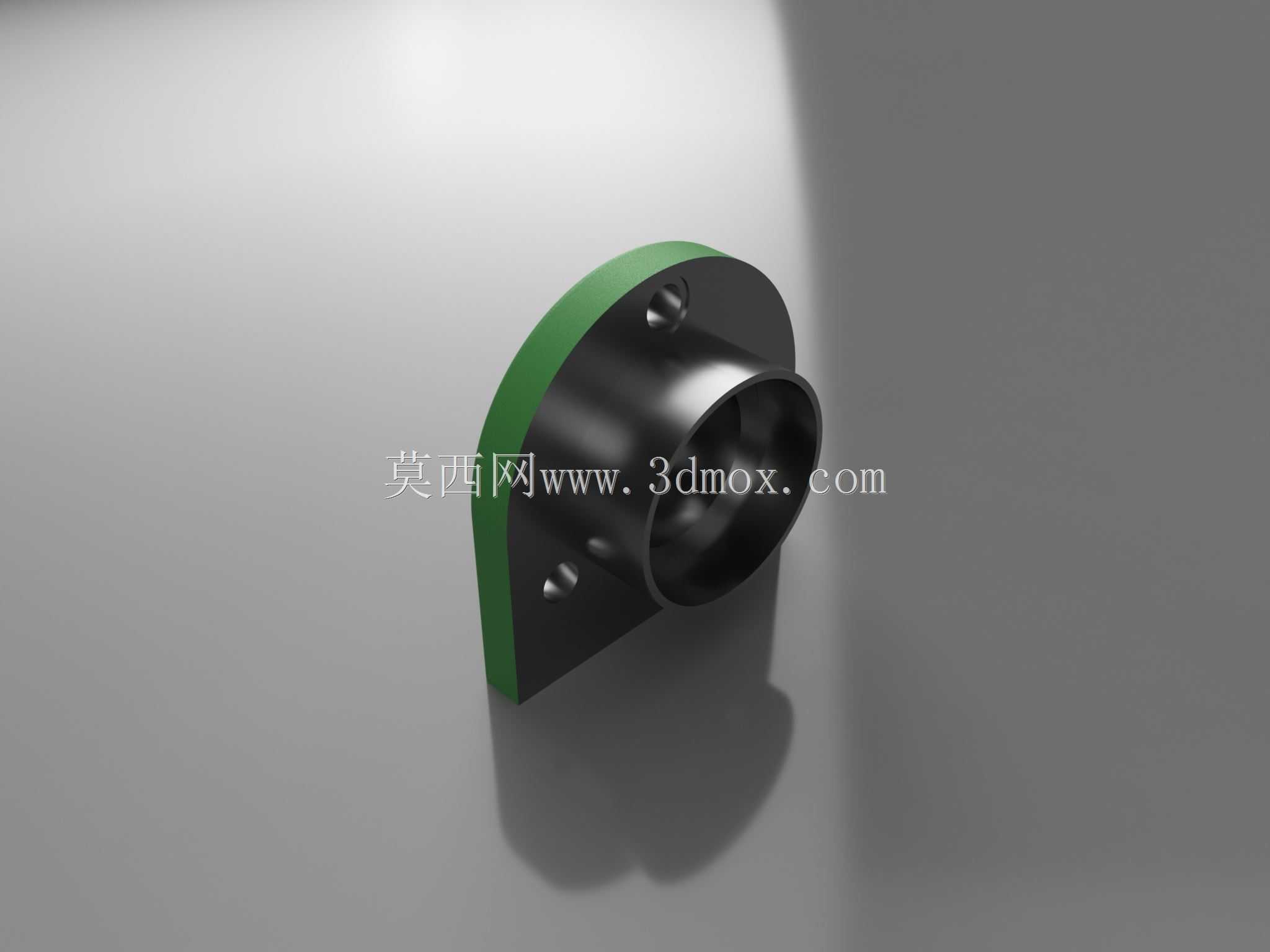

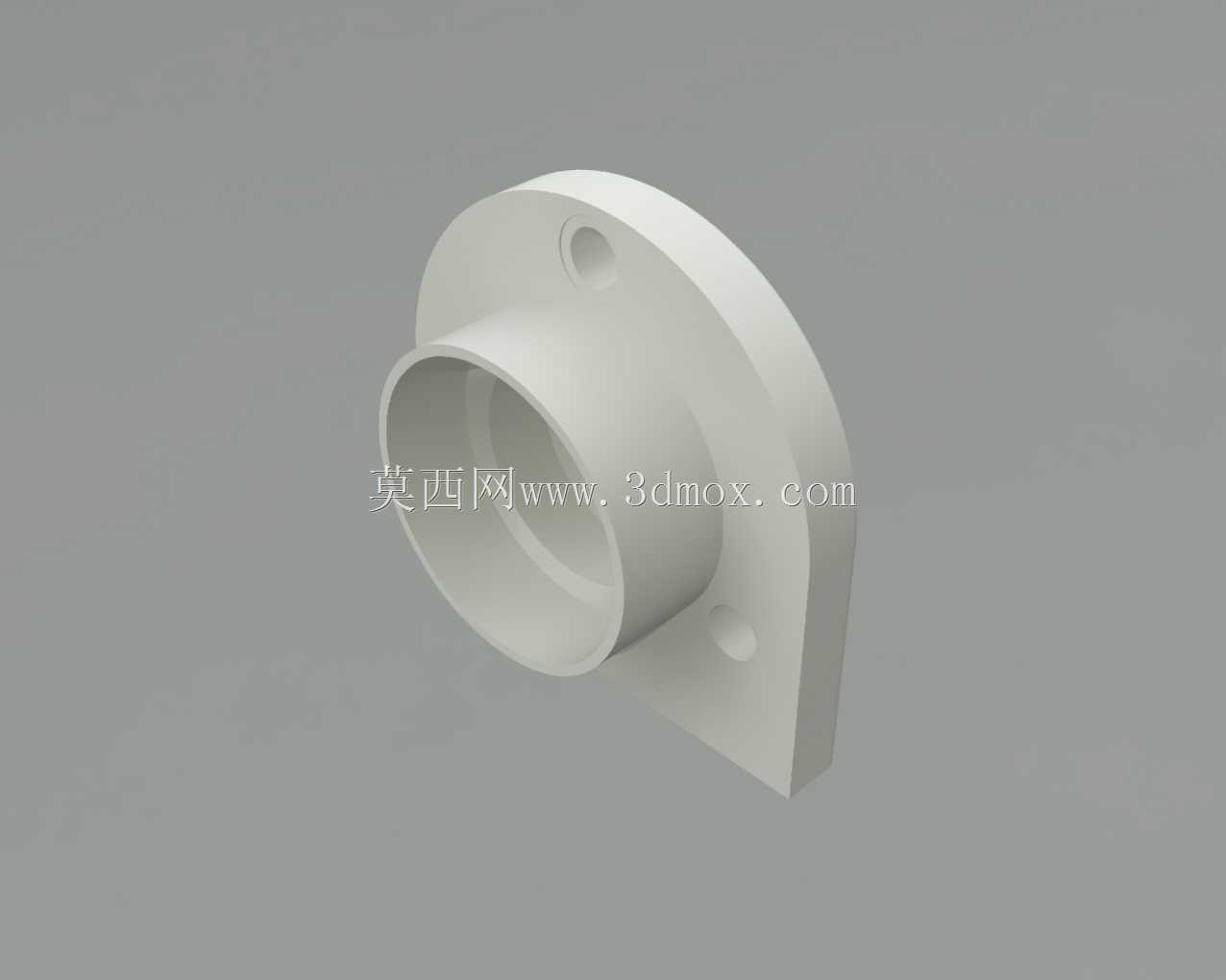

　　这类D型结构的端盖零件，常应用在小型动力传输单元、气动回路阀组、轻型输送线的侧封位置，区别于常规圆形端盖，其直边定位结构能在安装时快速限制周向转动，不需要额外加装定位销就能完成装配对位，在紧凑安装空间里能减少定位结构占用的空间余量。从结构功能来看，零件中心的通孔是为轴类部件穿过预留的通道，孔壁可根据实际使用需求加装轴用密封圈或者耐磨衬套，避免内部润滑介质泄漏，同时阻挡外部粉尘、切削液进入腔体内部；端面上均匀分布的四个沉头安装孔，对应适配M4或者M5规格的内六角圆柱头螺钉，沉孔深度设计刚好能让螺钉头部完全没入零件端面，不会突出安装面造成干涉，安装后螺钉头部和端面齐平，也能避免外部磕碰造成螺钉锈蚀或者松动。设计这类端盖的时候，

　　首先要确认配合腔体的开口尺寸，端盖的配合圆柱段直径要和腔体开口内径保持过渡配合公差，一般选H7/h6的配合等级，既保证装配时能顺利推入，又不会出现径向晃动；直边部分的定位尺寸要和腔体上的对应铣边位置匹配，装配时直边对齐后安装孔会自然对位，不需要反复调整孔位，能大幅提升装配效率。零件的厚度设计需要考虑两个维度，一是安装螺钉的螺纹啮合长度，要保证螺钉拧入对应基座后有至少3倍螺纹直径的啮合长度，避免螺纹滑牙；二是端盖自身的结构强度，在腔体内部存在0.1-0.3MPa微正压的工况下，厚度要保证不会出现鼓形变形，常规轻型工况下6-8mm的厚度就能满足使用需求，如果是承压更高的回路，需要适当加厚并在背面增设加强筋结构。从安装边界来看，

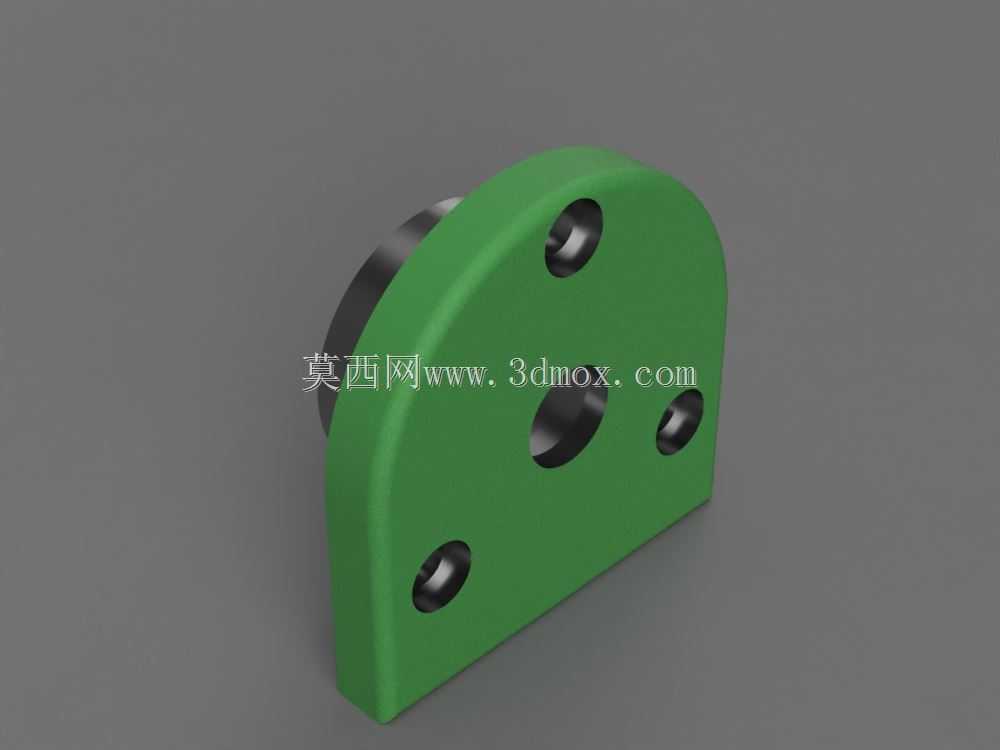

　　这类端盖的外轮廓圆弧半径比安装孔的中心距大2-3mm，保证安装孔周围有足够的实体材料承受螺钉的锁紧力，不会出现安装孔边缘开裂的问题；直边位置距离中心孔的距离要大于中心孔半径加密封件的安装宽度，避免密封件的安装槽被直边切到，影响密封效果。实际应用中，这类端盖的材质常选用铝合金或者工程塑料，铝合金材质的端盖经过阳极氧化处理后，表面形成的氧化层能提升耐磨和防腐蚀性能，适合用在有切削液飞溅的机床辅机位置；工程塑料材质的端盖重量更轻，绝缘性能好，适合用在低压电气设备的腔体封盖位置。零件的绿色表面处理层，一方面是起到防锈作用，另一方面也能在设备维护时快速识别该位置为检修端盖，和周边其他金属零件形成视觉区分，降低维护时的误操作概率。在建模过程中，

　　这类零件的特征逻辑要优先保证安装基准的统一，以直边和圆弧的中心交点作为建模原点，中心孔和安装孔的位置都基于该原点标注尺寸，后续出工程图或者做装配干涉检查时，能直接和基座的安装孔位做坐标匹配，减少尺寸换算的误差。另外要注意沉孔的倒角设计，螺钉安装位置的孔口要做0.5mm的45度倒角，既能去除加工毛刺，也能在拧入螺钉时起到导向作用，避免螺钉偏斜造成螺纹损伤；端盖和腔体配合的圆柱段前端要做15度的导入倒角，装配时能顺利对准腔体开口，不会因为边角磕碰造成配合面划伤。这类端盖虽然属于小型结构件，但在整套设备里的作用不可忽视，一旦端盖的密封失效或者安装松动，会造成内部润滑脂泄漏、杂质进入传动部件，轻则造成传动卡顿，重则会导致齿轮、轴承等核心部件的异常磨损，所以设计时不能忽略细节尺寸的公差匹配，比如安装孔的位置度公差要控制在0.1mm以内，保证和基座孔位的同轴度，避免装配时出现螺钉强行拉拽造成的内应力，长期使用下出现端盖变形或者螺钉断裂的问题。
