多旋翼无人机用4120外转子无刷动力电机

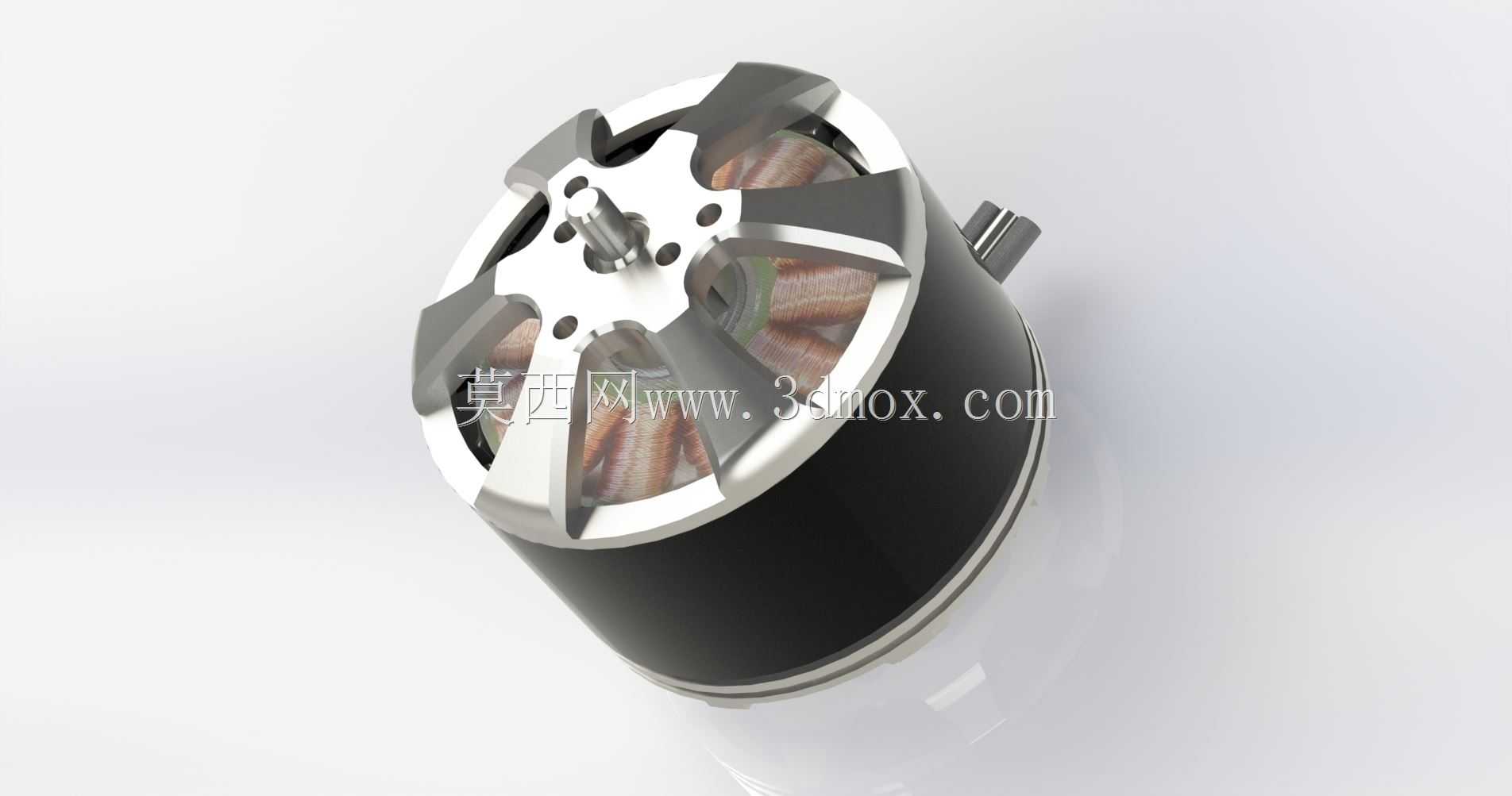

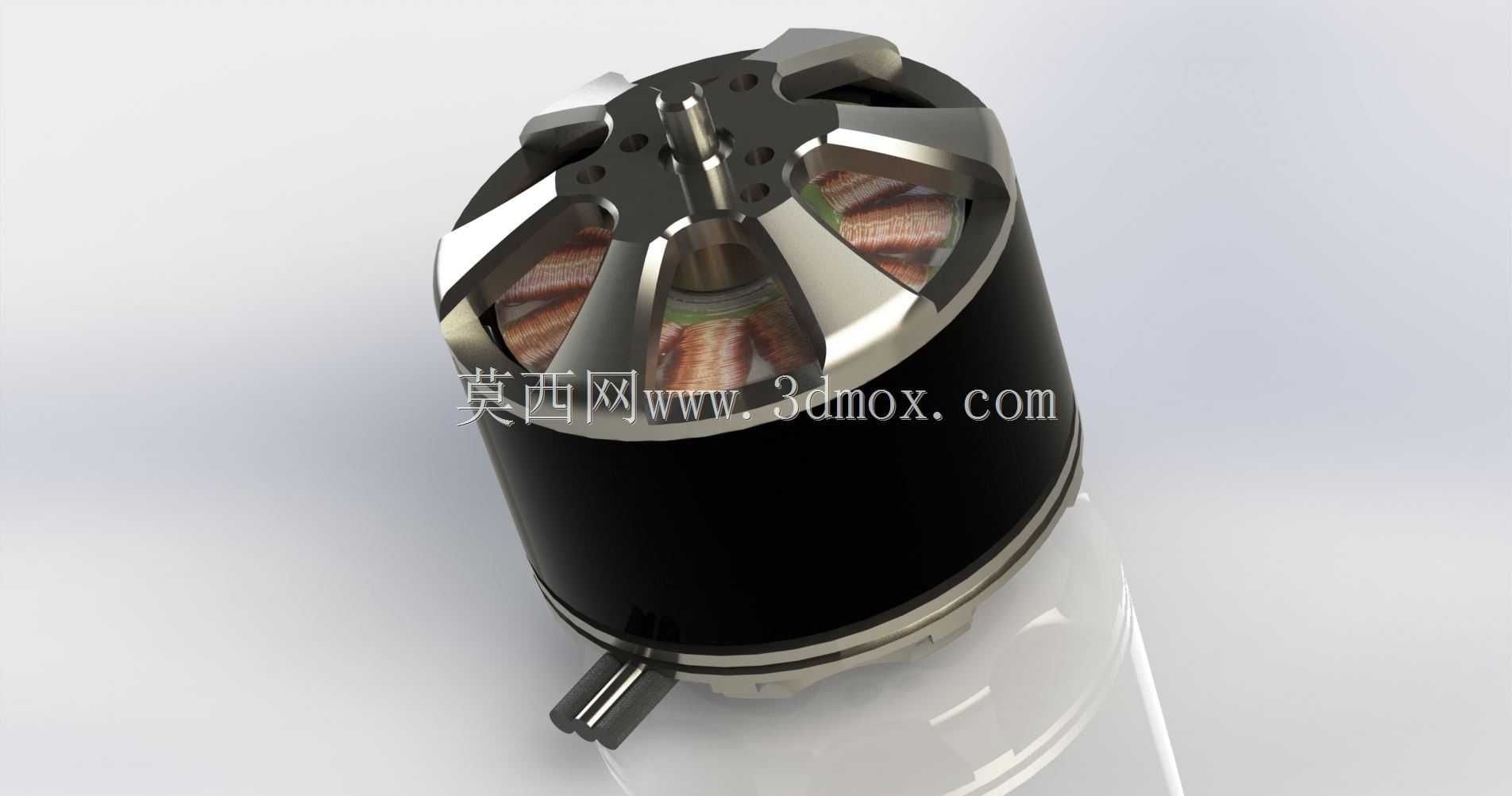

　　这款外转子无刷动力单元，是多旋翼类无人飞行器动力系统的核心组成部件，主要适配中小型航拍、巡检、作业类多旋翼无人机的动力输出需求，在航模爱好者自制飞行器、行业级小型无人机改装场景中也有较高的适配性。从结构设计逻辑来看，采用外转子布局的核心考量，是在同等定子尺寸下获得更大的扭矩输出，匹配螺旋桨负载时无需额外搭配大减速比减速组，直接驱动桨叶即可获得足够的升力输出，大幅简化动力链的结构复杂度，降低整机装配环节的零件数量，同时减少传动环节带来的能量损耗与故障点。定子部分采用多槽集中绕组设计，绕组排布紧密，槽满率控制在合理区间，既保证铜线的有效填充量提升电流承载能力，也预留了足够的散热间隙，

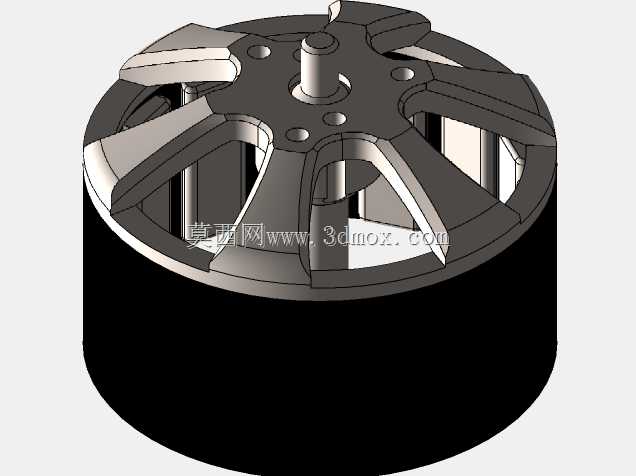

　　持续大油门输出时绕组产生的热量可以通过定子铁芯快速传导至端盖，配合转子外壳旋转时带动的空气流动完成被动散热，无需额外加装散热结构即可满足长时间悬停作业的热负荷要求。转子外壳采用高强度铝合金一体车削成型，外壳表面做了轻量化镂空设计，在保证转子磁钢安装位结构强度的前提下，尽可能削减旋转部分的重量，降低转动惯量，提升电机的油门响应速度，飞行过程中调整动力输出时的跟随性更好，飞行器姿态调整的延迟更低。输出轴采用高强度不锈钢材质，轴径与安装座的轴承位做了过盈配合设计，轴承选用深沟球轴承，径向游隙控制在极小范围内，既可以承受螺旋桨旋转时产生的径向拉力，也能抵消部分飞行过程中气流扰动带来的轴向冲击，长时间运行下的轴跳精度可以维持在稳定区间，

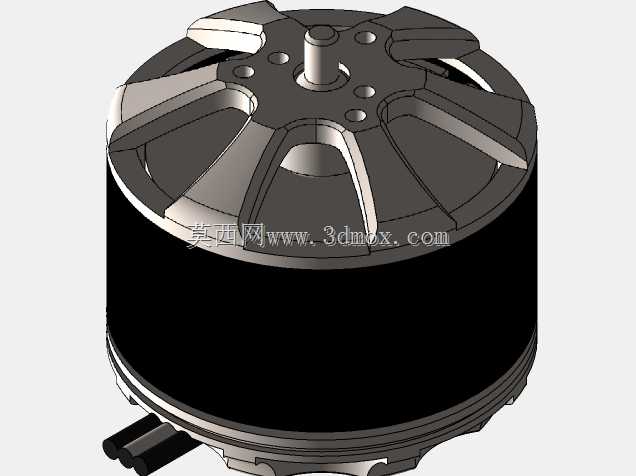

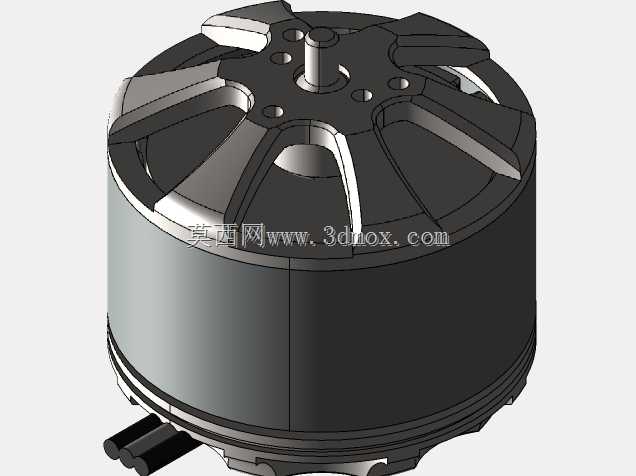

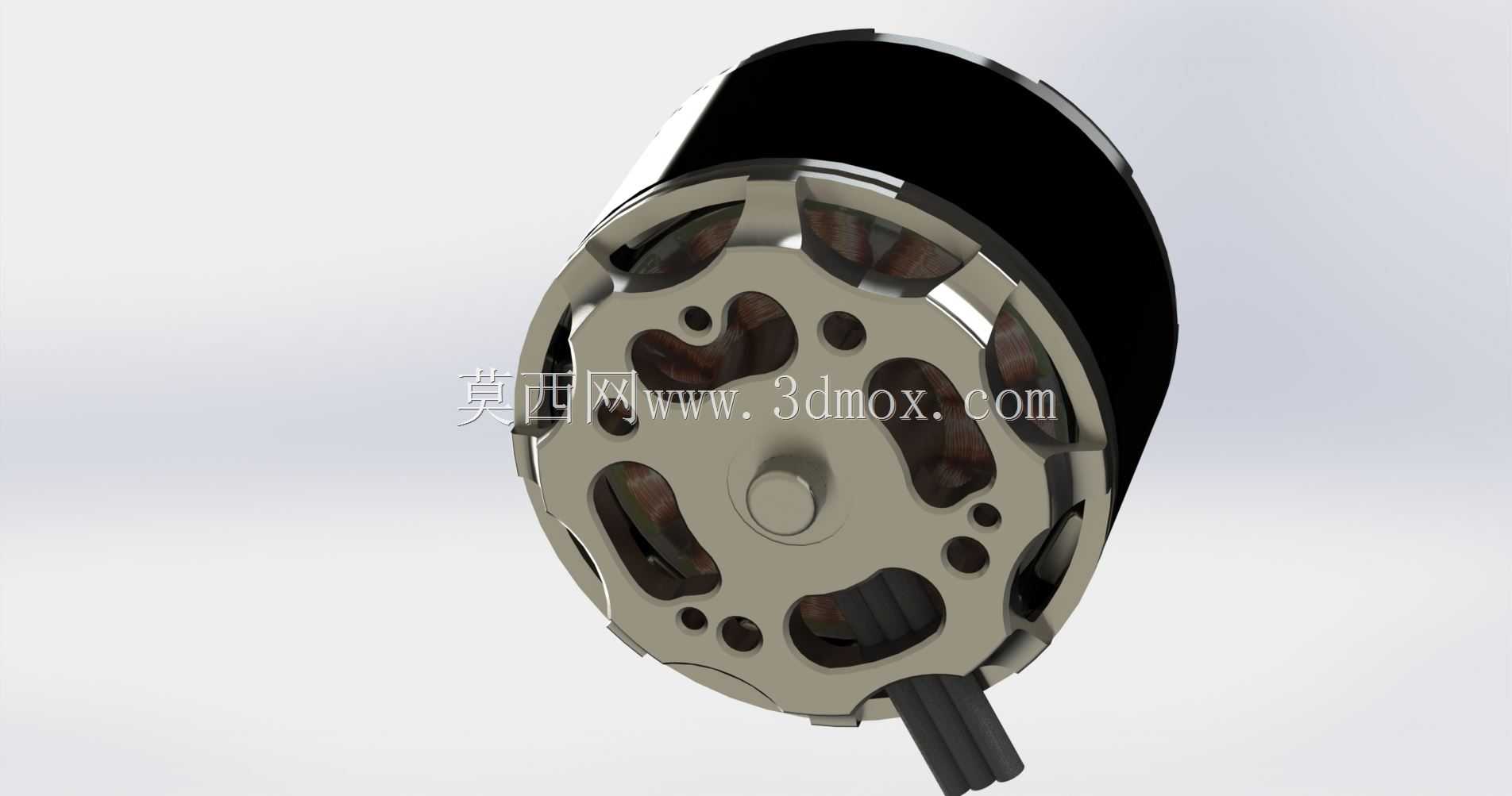

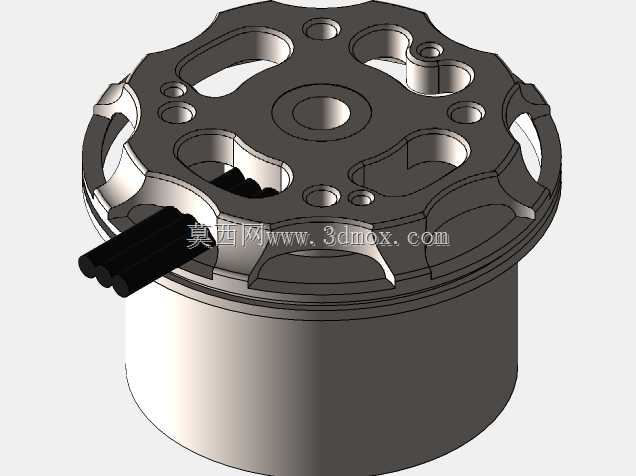

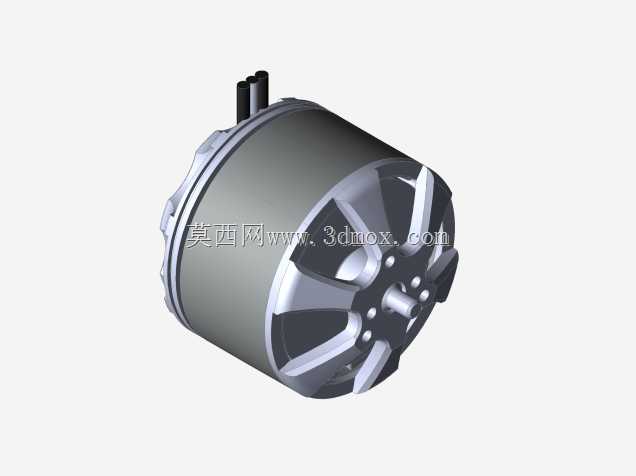

　　避免桨叶旋转时产生异常振动影响飞控的姿态解算精度。安装端面上预留了标准的十字安装孔位，孔位间距匹配市面上主流的多旋翼机臂安装座尺寸，安装时无需额外打孔改装，直接通过螺丝即可将电机固定在机臂末端的电机座上，出线端预留了足够长度的硅胶高温线，线芯截面积匹配电机最大持续电流的载流要求，焊接电调时无需额外换线，降低接线环节的接触电阻。从安装边界来看，电机整体外径控制在42毫米区间，轴向总长度不含输出轴的部分为20毫米左右，输出轴伸出端盖的长度适配常规桨夹的安装尺寸，安装后桨叶与电机端盖之间预留有足够的安全间隙，不会出现桨叶旋转时剐蹭端盖的问题。转子外壳上的磁钢采用表贴式安装，磁钢充磁方向为径向充磁，磁钢与定子铁芯之间的气隙控制在0.

　　2毫米到0.3毫米之间，既保证磁通量的有效利用率，也避免加工装配误差导致转子转动时出现扫膛问题。端盖部分采用与转子外壳同材质的铝合金加工，端盖上的轴承室与轴承外圈采用过渡配合，装配时通过工装压装到位，端盖与定子铁芯的定位止口做了同轴度约束，保证装配完成后定子与转子的同轴度误差在允许范围内，运行时的电磁噪音更低，机械效率更高。实际使用场景中，这款电机搭配对应规格的螺旋桨与电调，可以在3-4S锂电池供电区间内稳定工作，单电机最大拉力可以满足多旋翼飞行器单轴的负载要求，悬停工况下电机工作在效率最优区间，发热量低，续航表现稳定，能够适配航拍作业时的长时间悬停需求，也能应对巡检作业中频繁调整飞行姿态的动态动力输出要求。设计过程中对转子的动平衡做了针对性调校，转子外壳在加工完成后会做去重处理，保证高速旋转时的振动量控制在极低水平，避免振动传递到机身上搭载的云台、相机等载荷，影响拍摄画面的清晰度或者巡检传感器的采集精度。绕组的绝缘处理采用多层绝缘漆浸渍，线头与引出线的焊接位置做了热缩管绝缘加固，应对户外飞行时的潮湿、多尘环境也能保持稳定的电气性能，不会出现绝缘击穿、线头脱落等问题。
