带齿轮输出端的多槽皮带轮传动组件

项目分类:通用机械零部件 发布时间:2021-11-01 ID:356825
  • 带齿轮输出端的多槽皮带轮传动组件
  • 带齿轮输出端的多槽皮带轮传动组件
  • 带齿轮输出端的多槽皮带轮传动组件
  • 带齿轮输出端的多槽皮带轮传动组件
  • 带齿轮输出端的多槽皮带轮传动组件
  • 带齿轮输出端的多槽皮带轮传动组件
  • 带齿轮输出端的多槽皮带轮传动组件
  • 带齿轮输出端的多槽皮带轮传动组件
  • 带齿轮输出端的多槽皮带轮传动组件

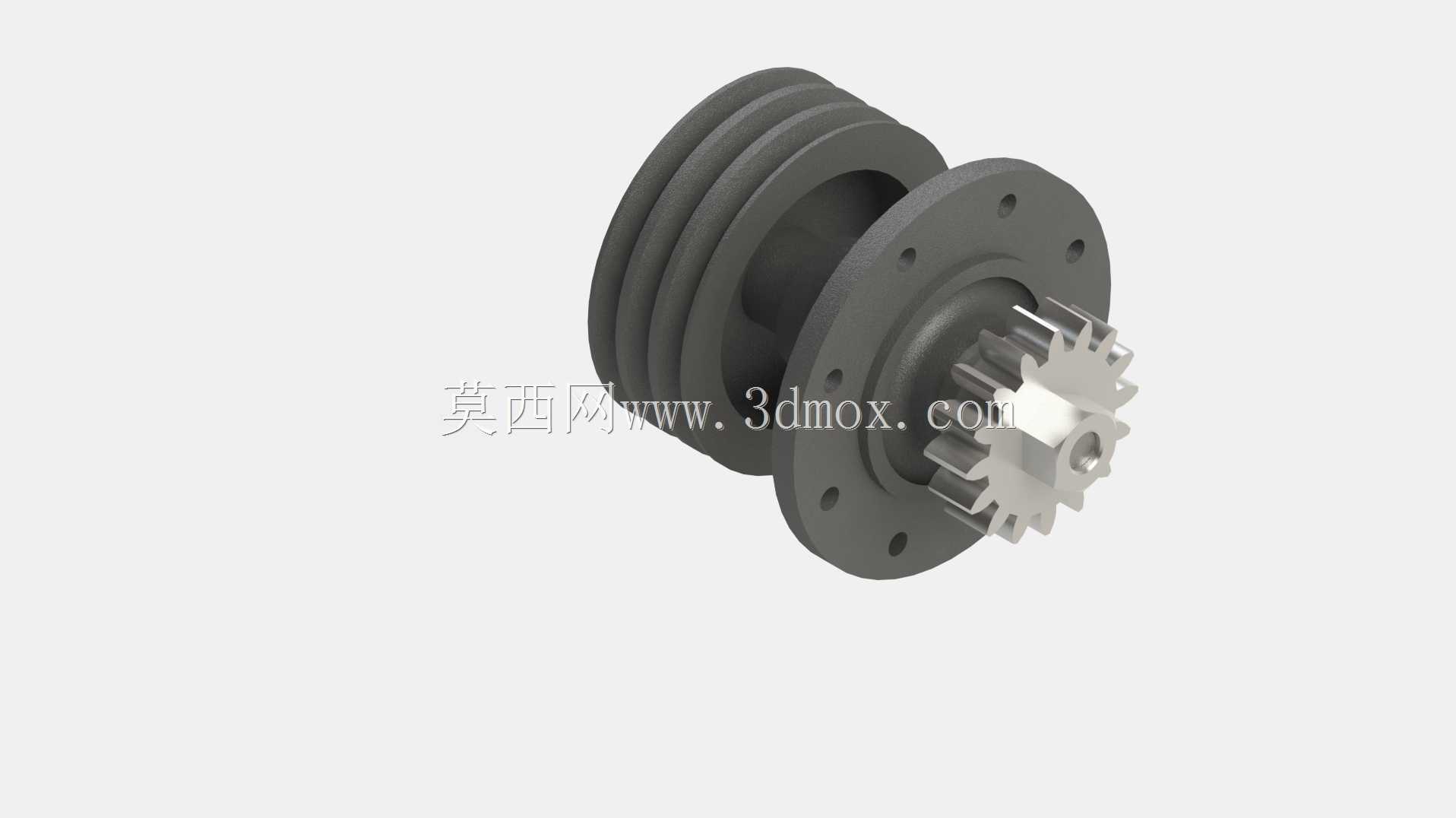

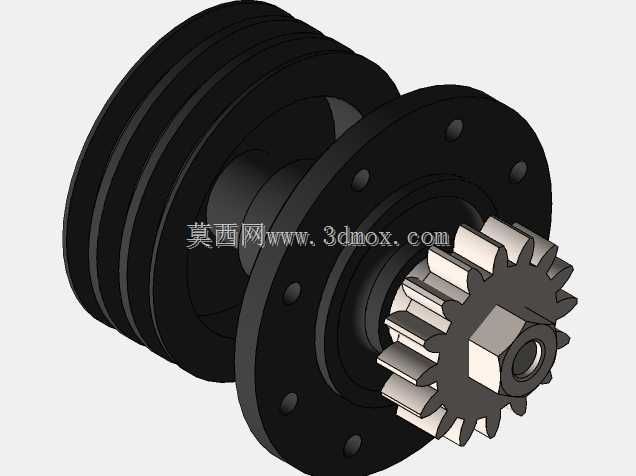

  这类带齿轮输出端的多槽皮带轮组件,在中小功率的工业传动场景里应用十分普遍,常见于小型农用机具、轻工输送设备、台式加工设备的动力端,用来完成电机到执行机构的第一级减速与动力分流。不同于普通单槽皮带轮仅能实现单一方向的动力传递,这个组件在带轮的输出侧集成了直齿圆柱齿轮结构,可在皮带传动完成一级减速增扭后,直接通过齿轮啮合将动力传递给相邻的啮合部件,省去了额外加装联轴器、过渡轴的空间,对于安装空间局促的紧凑型设备来说,能大幅压缩动力端的整体布局尺寸。

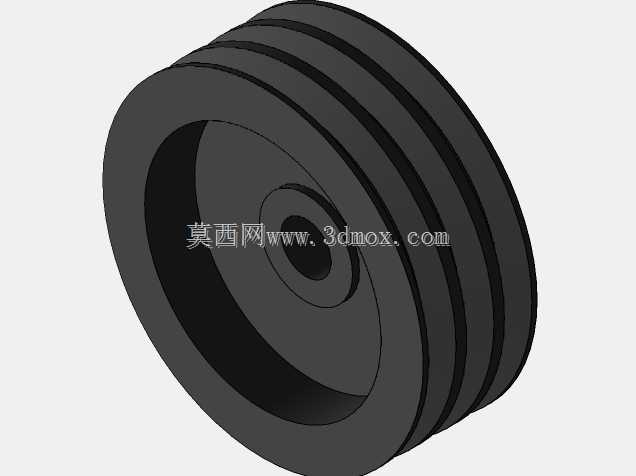

  从结构设计逻辑来看,多槽带轮部分采用的是三角带适配的轮槽结构,轮槽的角度、槽深都匹配标准B型三角带的截面尺寸,多槽设计的核心作用是提升传动过程中的摩擦力冗余,即使单根三角带出现磨损松弛,剩余的带体仍能维持短时间的动力传输,避免设备突然停机造成的生产中断,同时多槽结构也能适配更大的扭矩传递需求,相比单槽带轮可承载的扭矩提升40%以上,适合持续运转的工况。带轮的辐板部分采用均匀分布的螺栓孔设计,安装法兰面的平面度公差控制在0.05mm以内,保证安装后带轮的端面跳动量符合传动要求,避免皮带运转过程中出现跑偏、异常磨损的问题。

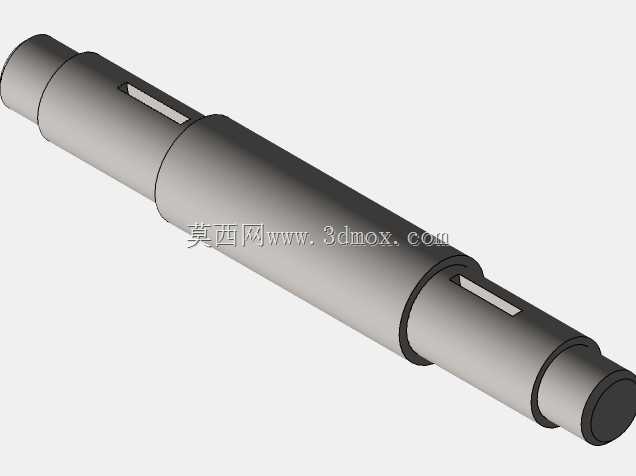

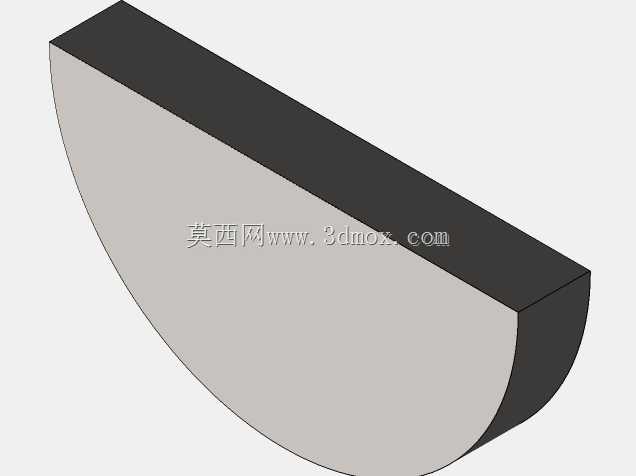

  集成在输出端的直齿轮采用的是标准模数齿形,齿部做了倒角处理,装配时更容易和配对齿轮完成啮合,齿面的粗糙度控制在Ra1.6以内,能降低啮合过程中的噪音与磨损。整个组件的支撑部分内置了滚动轴承位,装配时可直接将组件通过法兰安装在设备的墙板上,输入侧通过皮带和电机端的小带轮连接,输出侧的齿轮直接和设备内部的传动齿轮啮合,不需要额外设计支撑轴系,大幅降低了设备整机的设计与装配工作量。

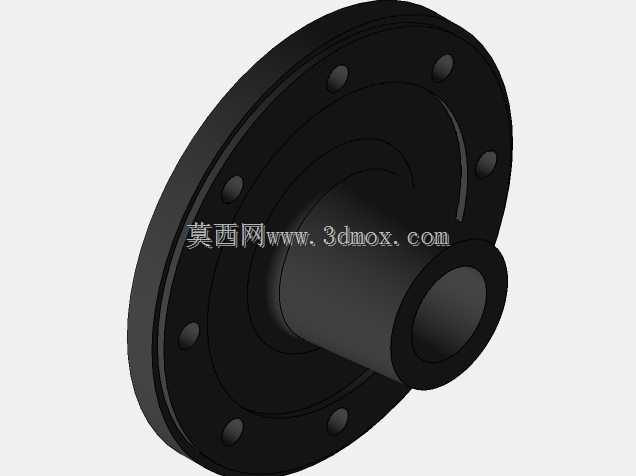

  在安装边界上,这类组件的法兰安装孔采用圆周均布设计,孔位的中心圆直径匹配常规小型设备的墙板安装尺寸,带轮部分的最大外径不会超出法兰的外轮廓太多,设计整机布局时只需要预留皮带的张紧调节空间即可,不需要额外为带轮部分预留避让位置。齿轮端的伸出长度经过严格控制,刚好满足啮合的齿宽要求,不会因为伸出过长造成轴端挠度变形,也不会因为伸出过短导致啮合接触面积不足。实际应用中,这类组件的张紧调节通常通过调整电机的安装位置实现,皮带的张紧力控制在按压皮带中部下沉量为带轮中心距的2%左右即可,过紧会加剧轴承和皮带的磨损,过松则会出现传动打滑、动力损失的问题。

  从工况适配性来看,这类组件适合在环境温度-10℃到60℃的工况下工作,轮体本身采用铸铁材质,具备足够的强度与减震性,能吸收皮带传动过程中的小幅振动,齿轮部分如果是重载工况可采用齿面淬火处理,提升齿面的耐磨性能,普通轻载工况下铸铁齿面即可满足长期使用需求。设计选型时需要注意,皮带轮的槽数需要匹配传递的功率大小,齿轮的模数、齿数需要和后续传动级的参数匹配,法兰的安装孔位需要和设备墙板的预留孔位对齐,同时要保证带轮的槽面中心面和电机带轮的槽面中心面处于同一平面,平面度误差不超过1mm,否则会大幅缩短三角带的使用寿命。
