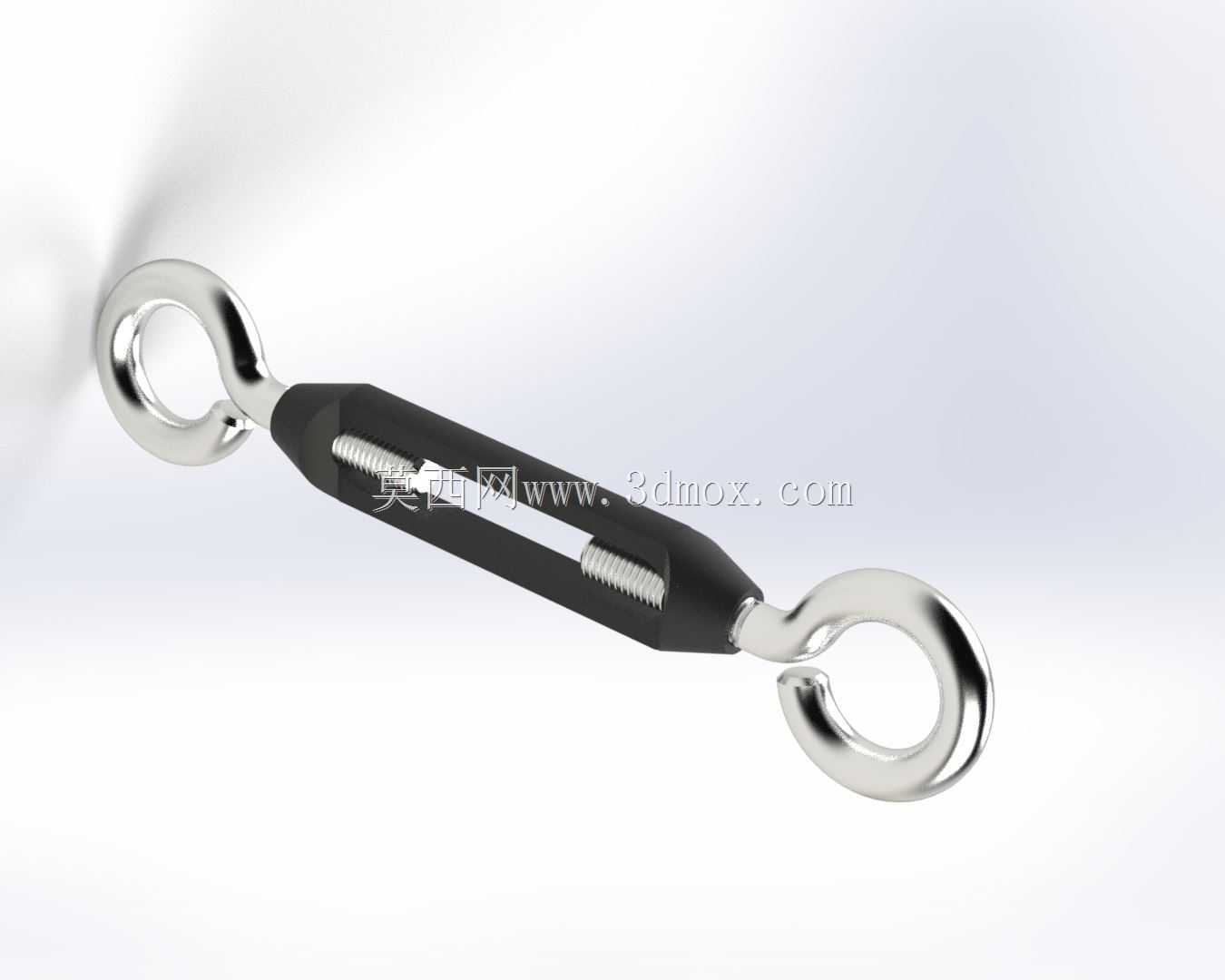

OO型开式索具螺旋扣拉紧调节构件

　　日常在户外钢结构拉索施工、船舶缆绳固定、舞台桁架绷装、输电线路拉线张紧这类场景里，总能见到这类两端带环形挂点的螺旋调节构件的身影，它的核心作用就是通过螺纹副的旋合长度变化，精准调整两端连接索具的张紧程度，抵消安装误差带来的松弛问题，同时在长期使用出现索件蠕变伸长后，还能二次调整张紧力，避免连接结构出现晃荡、失稳的隐患。从结构设计逻辑来看，这款构件采用开式框架结构，中间的调节螺套两端分别加工正反旋向的内螺纹，两端的拉杆一端为与螺套配合的外螺纹，另一端为封闭环形挂点，安装时只需要转动中间的框架本体，就能同步带动两端拉杆相向或者反向移动，不需要转动两端已经挂接好的索具，大幅降低现场安装调整的操作难度。设计时特意将两端螺纹设置为相反旋向，

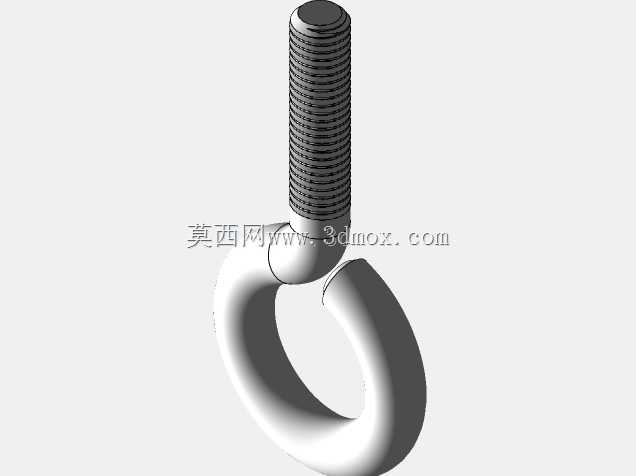

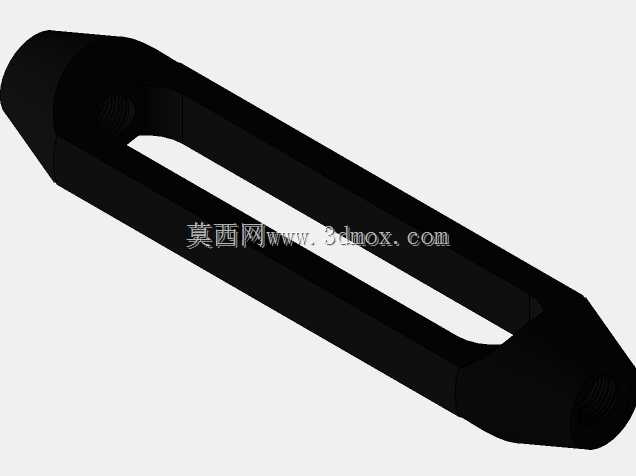

　　是为了保证转动中间架体时，两端的拉杆不会出现同向转动导致调节失效的问题，同时螺套与拉杆的螺纹配合长度做了冗余设计，即使调节到最大行程位置，螺纹啮合扣数也能满足额定载荷下的抗剪切强度要求，避免出现脱扣风险。两端的环形挂点采用整料锻造成型后再加工螺纹，环体内壁做了圆弧过渡处理，不会对挂接的钢丝绳卸扣、吊环造成尖锐切口的应力集中损伤，挂点的内孔尺寸匹配常规标准卸扣的销轴直径，安装时不需要额外扩孔或者加装衬套就能直接适配通用索具配件。中间的调节框架采用长条形开式结构，一方面能直观看到两端拉杆的旋入长度，方便现场施工人员判断剩余调节行程，避免过度调节导致螺纹脱开，另一方面开式结构不容易积存雨水、灰尘，

　　户外长期使用时螺纹部位的锈蚀风险比闭式结构更低，日常维护只需要定期在螺纹处涂抹润滑脂就能保证调节顺畅。从安装边界来看，这类构件的尺寸选型完全匹配对应额定载荷的索具直径，两端挂环的中心距在最短闭合状态和最大伸长状态下有明确的尺寸区间，设计选型时需要提前计算好索具的安装长度余量，保证螺旋扣的调节行程能覆盖安装误差和后期的张紧调整量，避免出现调节到极限位置仍然达不到张紧要求，或者预留长度过长导致螺套啮合长度不足的问题。实际使用中，这类构件承受的是轴向拉力载荷，因此安装时必须保证两端挂点的受力方向与构件轴线完全重合，不能出现侧向受载的情况，否则会导致螺纹副出现偏载，加剧螺纹磨损甚至出现拉杆弯曲断裂的隐患。在做三维结构设计时，

　　需要重点关注螺纹的旋向匹配、框架的抗弯截面强度、挂环与拉杆过渡位置的应力集中处理，过渡圆角的大小直接影响构件的疲劳寿命，尤其是在有振动载荷的使用场景下，比如起重设备的防风拉索、桥梁的拉索限位结构，过渡位置的圆角处理不到位很容易在长期交变载荷下出现裂纹。另外，框架两端与拉杆配合的端面需要做平整处理，保证调节时螺套端面能均匀受力，不会出现偏磨的情况，螺纹的公差选择要兼顾调节顺畅度和配合间隙，间隙过大会导致张紧后出现旷量，间隙过小则在户外出现轻微锈蚀后就会无法转动调节。
