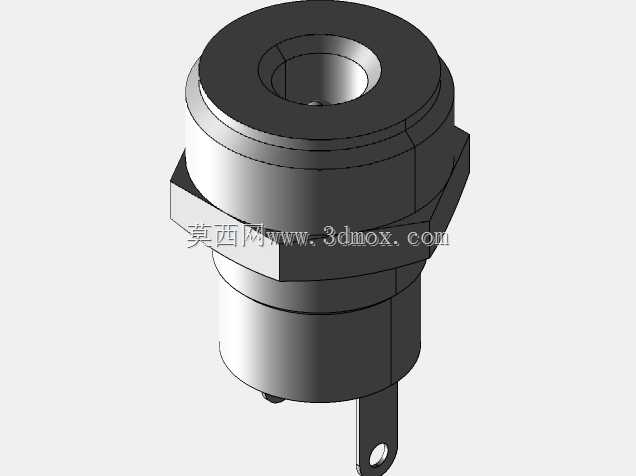

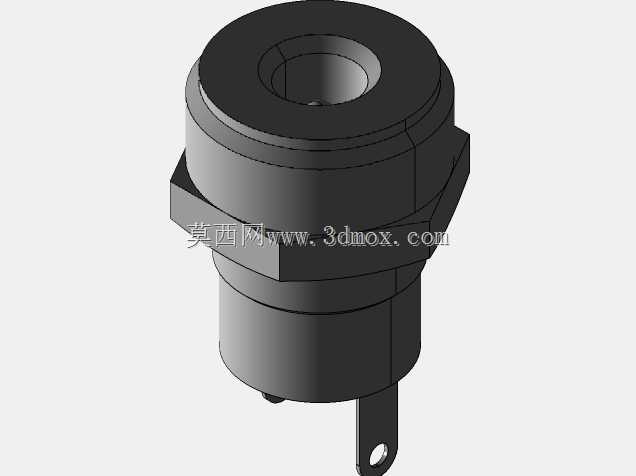

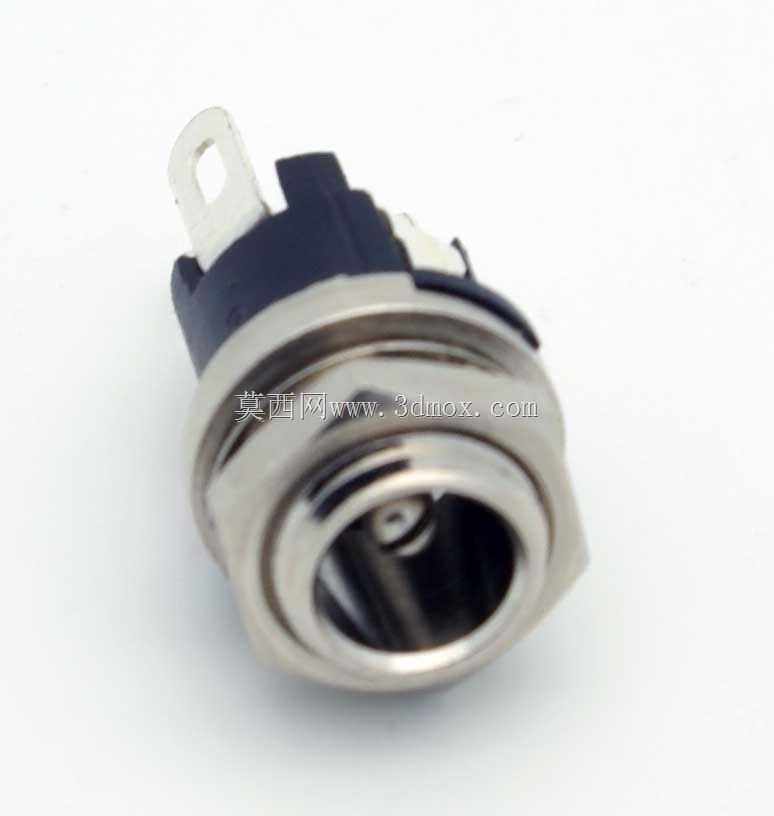

面板安装式3.5mm中心针直流电源插座结构

　　在各类桌面式电子设备、小型工控终端、外置供电型传感模组、便携检测仪器的结构设计环节，供电接口的选型与安装适配是直接影响整机可靠性、装配效率与后期维护便捷度的核心细节，这款适配面板安装的直流电源插座，正是针对嵌入式供电接驳场景开发的标准化接插件方案。从实际应用场景来看，这类插座广泛覆盖需要在设备外壳面板上预留外置供电接驳口的产品，包括小型工业控制盒、桌面型数据采集终端、外置供电的音频处理设备、便携检测仪器、LED驱动控制模组、小型通讯中继设备等，区别于板载直焊式DC插座，面板安装结构能够将接口的受力直接传递到设备外壳面板上，避免插拔过程中的外力直接传导至内部PCB板，大幅降低长期使用后焊盘脱落、电路板开裂的失效风险。从功能特性上看，

　　这款插座采用3.5毫米外径、1.35毫米中心针的通用DC接口规格，是当前中小功率直流供电场景中应用普及率极高的接口尺寸，适配同规格的直流电源插头，中心接触件采用导电性能优异的铜质基材，外层做镀镍处理提升抗氧化能力与耐磨性能，外围的金属外壳既作为负极接触导通结构，同时承担安装定位与电磁屏蔽的作用，能够减少外部电磁干扰通过供电接口串入设备内部电路，提升整机运行的抗干扰稳定性。插座的安装结构采用带外螺纹的金属基座搭配锁紧螺母的设计，安装时仅需在设备面板上开出对应直径的圆形安装孔，将插座主体从面板外侧穿入安装孔，在面板内侧旋紧配套的六角锁紧螺母即可完成固定，安装过程无需复杂的卡扣结构适配，对面板的加工精度容忍度较高，适合不同厚度的金属、

　　塑料、亚克力等常见设备外壳面板使用，安装后接口与面板贴合紧密，配合面板与插座基座之间的可选密封垫圈，还能实现基础的防尘防泼溅能力，适配更多复杂使用环境。从设计思路层面，这款插座的结构充分考虑了批量装配与长期使用的可靠性需求，尾部的焊片式接线端区别于直插焊板结构，既可以直接焊接导线连接至内部电路板，也可以根据布线需求调整导线长度与走线路径，给内部结构布局留出更高的自由度，避免板载接口对PCB板安装位置的硬性限制；插座内部的绝缘基座采用耐高温、抗蠕变的工程塑料材质，能够承受波峰焊、手工焊接过程中的高温冲击，不会出现高温变形导致的接触件偏移、接触不良问题，同时绝缘材质的高介电强度能够有效隔绝正负极接触件，避免极间短路的风险。在外形尺寸与安装边界方面，插座的外露部分采用圆形金属外壳设计，头部的法兰边直径略大于安装孔直径，安装后能够完全覆盖安装孔边缘，避免面板开孔的毛刺外露影响外观质感，穿板部分的螺纹段长度适配常规1-3毫米厚度的设备面板，锁紧螺母旋紧后能够提供足够的压紧力，即使在频繁插拔的使用场景下也不会出现插座松动、转动的问题；尾部的接线焊片采用扁平带开孔的结构，既可以方便导线缠绕焊接，也可以配合接线端子实现快速压接，适配不同生产工艺的装配需求。在实际选型应用中，结构工程师需要重点核对安装孔的开孔直径与面板厚度，确保插座穿入后锁紧螺母能够完全啮合螺纹段，同时需要预留足够的尾部接线空间，避免焊片与内部其他结构件发生挤压短路，

　　另外在布线时需要注意正负极接线的对应关系，中心焊片对应电源正极、外围金属外壳对应电源负极，与通用DC插头的极性定义保持一致，避免反接损坏后端电路。这类面板安装式DC插座相比板载式结构的另一大优势在于后期维护便捷性，如果接口出现插拔磨损导致的接触不良问题，仅需要拆开面板内侧的锁紧螺母、断开接线即可更换新的插座，无需拆解整个设备内部的PCB板固定结构，大幅降低售后维护的时间成本与操作难度，对于需要长期在户外、工业现场使用的设备来说，这种易维护的结构设计能够有效降低全生命周期的使用成本。在结构建模过程中，需要准确还原插座各部分的配合尺寸，包括螺纹段的公称直径与螺距、法兰边的厚度与直径、中心针的伸出长度与直径、尾部焊片的位置与开孔尺寸，确保在做整机结构干涉检查时能够准确判断安装空间是否充足，避免出现安装孔位偏差、尾部接线与内部元器件干涉、插头插入后与面板周边结构冲突等问题，同时建模时需要还原金属外壳与绝缘基座的材质分件，方便后续做渲染验证与装配工艺模拟。
