带外置可弯折天线的USB无线网卡结构设计

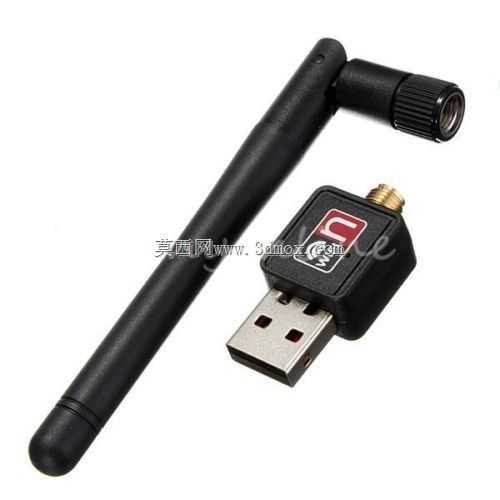

　　这款带外置天线的USB WiFi适配器，是面向嵌入式开发、小型设备组网、桌面终端无线升级场景设计的网络接入硬件，在工业现场的小型传感节点组网、树莓派等单板计算机联网、老旧台式机无线功能拓展、临时办公点位网络接入等场景中都有广泛应用。不同于内置天线的USB网卡，这款产品采用可弯折外置胶棒天线设计，能够根据实际安装环境调整天线角度，规避金属机箱、设备外壳带来的信号屏蔽问题，在遮挡较多的工位、机柜内部等信号偏弱的场景下，信号接收灵敏度比内置天线款高出不少。

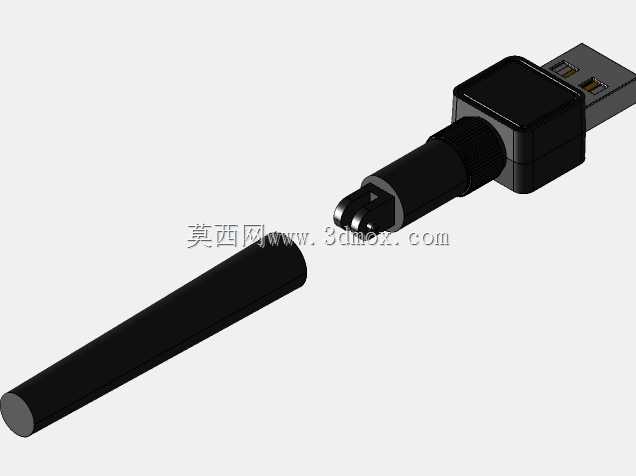

　　从结构设计思路来看，这款产品整体分为USB公头主体、天线转接头、可弯折胶棒天线三个独立模块，主体外壳采用阻燃ABS注塑成型，表面做细磨砂处理，既能够避免日常插拔留下指纹划痕，也能提升手持插拔时的摩擦力，减少打滑情况。USB公头采用标准A型公座设计，金属外壳厚度0.3mm，引脚做镀金处理，能够承受至少1000次以上的插拔循环，适配市面上所有标准USB2.0接口，插入后不会出现松垮、接触不良的问题。主体部分的尺寸控制非常紧凑，宽度仅18mm，厚度10mm，插入设备USB接口后，突出外壳的长度不到30mm，不会遮挡相邻的USB接口，在多接口并排的工控机、路由器、嵌入式主板上使用时，不会挤占其他接口的安装空间。

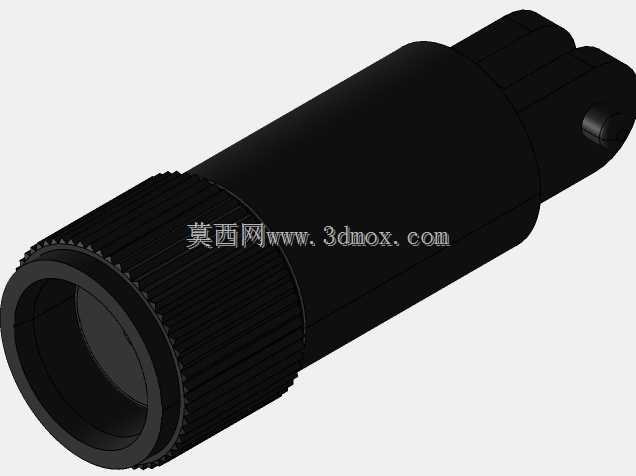

　　天线部分采用SMA标准接头与主体连接，接头处做了滚花防滑设计，徒手就可以完成天线的拆装，不需要借助额外工具，用户也可以根据实际需求更换更高增益的天线。胶棒天线与SMA接头之间采用可弯折铰接结构，阻尼力度经过调校，调整到任意角度后都能保持固定，不会因为设备震动、线缆拉扯出现角度偏移，铰接部分的转动寿命超过5000次，长期调整也不会出现松垮断裂的问题。天线长度为110mm，直径8mm，内部采用2dBi增益的全向振子，水平方向信号覆盖均匀，不需要刻意对准信号源就能获得稳定的连接速率，150Mbps的传输速率能够满足日常网页浏览、数据透传、高清视频流传输的带宽需求，在工业传感数据采集场景下，也能稳定承载小数据包的连续传输，不会出现丢包断连的情况。

　　在安装边界设计上，这款产品充分考虑了不同使用场景的安装限制，主体外壳的边缘全部做R1.5的圆角处理，插入设备时不会刮伤接口周边的外壳漆面，天线弯折到水平状态时，整体横向宽度为128mm，在空间狭小的机柜内部使用时，可以提前测算安装空间，避免天线与周边的线缆、其他板卡产生干涉。外壳的合模线做在侧面非外观面，合模错位量控制在0.1mm以内，没有明显的毛边毛刺，上下壳采用超声波焊接工艺，接缝均匀紧密，日常使用中不会因为轻微摔落、挤压出现壳身开裂的情况。内部PCB板采用螺丝柱定位，与外壳之间留有0.5mm的间隙，既能够避免外壳应力挤压PCB导致元器件虚焊，也能在插拔时分散受力，避免USB公头与PCB连接的位置出现断裂。

　　从实际使用的角度来看，这款适配器的结构设计充分平衡了便携性与信号性能，没有为了追求小巧牺牲信号接收能力，也没有因为外置天线导致整体尺寸过大不便携带。在嵌入式开发场景中，这款产品可以直接插在单板计算机的USB接口上，调整天线角度避开金属外壳的屏蔽，无需额外布设网线就能实现设备联网，大幅减少现场布线的工作量；在老旧台式机升级场景中，不需要打开机箱安装PCIe网卡，即插即用就能获得稳定的无线连接，适合没有布线条件的办公点位使用；在工业现场的小型设备组网场景中，这款产品的抗震性能经过针对性设计，设备运行产生的持续震动不会导致接口松动、天线角度偏移，能够长期稳定运行。
