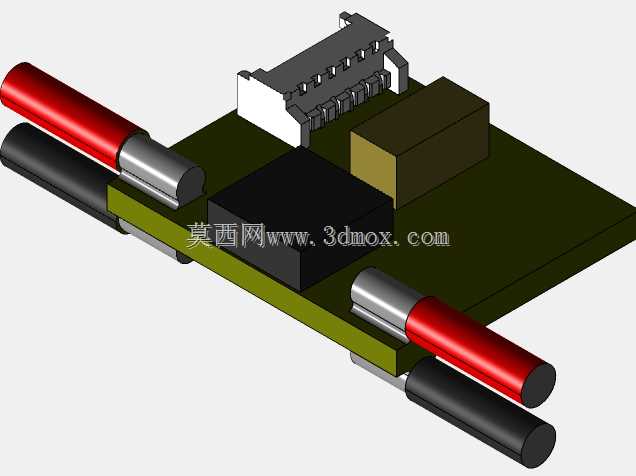

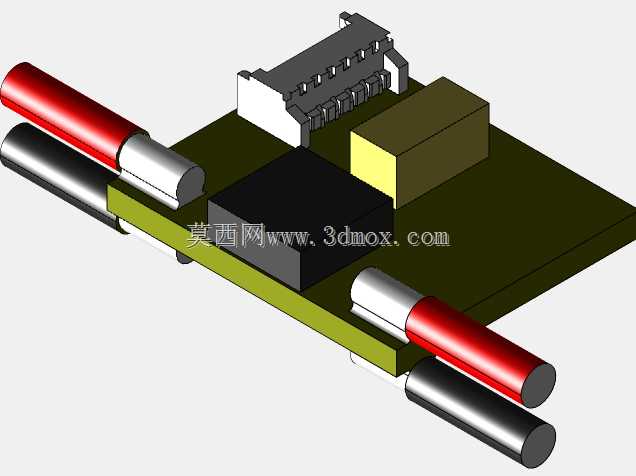

APM2.6飞控配套电源模块结构设计

　　在多旋翼、固定翼航模及小型无人机飞控系统搭建过程中，电源模块是连接动力锂电池与飞控主板的核心中间部件，承担着电压转换、电流采样、供电稳压的关键作用，直接关系到飞控系统运行的稳定性与动力数据监测的准确性。这款APM2.6配套电源模块的设计，完全围绕飞控系统的实际供电需求展开，首先在电路布局上，将大电流走线路径与信号采样路径做了物理分隔，避免大电流通断时的电磁干扰影响电流、电压采样精度，同时也防止干扰飞控主板的陀螺仪、加速度计等敏感传感器的正常工作。模块的功率输入部分采用大线径硅胶线直接焊接的方式，接线端做了加厚焊盘处理，能够承受持续大电流通过时的发热，避免长期使用后焊盘脱落、接线虚接的问题，适配航模动力系统瞬时大电流放电的工况特性。

　　模块上的主功率元件选用低导通内阻的MOS器件与稳压芯片，在满负载供电工况下自身发热控制在合理区间，无需额外加装散热片即可满足长时间飞行的供电需求，同时降低模块自身重量，契合航模部件对重量控制的严苛要求。在安装边界设计上，模块本体采用标准PCB板载结构，板上预留了四个对称分布的固定安装孔，孔位间距匹配常用飞控安装架的固定尺寸，既可以通过铜柱直接固定在飞控安装板上，也可以利用扎带穿过安装孔固定在机架的合适位置，安装方式灵活，适配不同布局的航模机架结构。模块的输出端采用标准间距的排针插座，与APM2.6飞控主板的电源输入接口定义完全匹配，接线时无需额外改线，直接对插即可完成供电与信号连接，同时排针插座做了防呆设计，

　　避免插反导致的飞控主板烧毁问题。电流采样电路的设计充分考虑了航模飞行时的电流波动特性，采样电阻选用高精度低温度系数的合金电阻，能够在宽温度范围内保证电流采样的准确性，为飞控系统提供实时的电流消耗数据，配合电压采样数据实现剩余电量估算、低电压报警等功能，帮助操作人员及时掌握动力电源状态，避免飞行过程中出现电量耗尽坠机的问题。模块的PCB板采用阻燃FR-4材质，表面做了阻焊层处理，既可以防止焊接过程中的连锡短路，也能在日常使用中抵御一定的潮气、灰尘侵蚀，提升模块在户外复杂飞行环境下的可靠性。在外形尺寸设计上，模块整体做了紧凑化处理，在容纳所有功率元件、采样元件与接插件的前提下，尽可能缩小PCB板的长宽尺寸，减少在机架上占用的安装空间，

　　同时板上元件的高度做了统一控制，最高元件的高度不超过排针插座的高度，避免安装时与周边机架部件、其他电子模块产生干涉。模块的输入线长度预留了足够的冗余量，方便操作人员根据机架的实际布线情况调整走线位置，避免走线过短导致的接线应力问题，同时硅胶线的外皮采用耐高温耐磨损材质，能够抵御机架振动带来的线皮磨损，以及动力系统工作时的高温烘烤，提升接线部分的使用寿命。从实际应用场景来看，这款电源模块不仅适配APM2.6飞控系统，也可以通过调整接线定义，适配其他具备电压电流监测功能的开源飞控系统，满足不同航模玩家、小型无人机开发者的供电改装需求。在结构设计过程中，充分考虑了航模使用过程中的高频振动特性，板上所有直插元件都做了点胶加固处理，避免长期振动导致元件引脚脱焊、接触不良的问题，贴片元件也采用回流焊工艺焊接，保证焊接强度与一致性。模块的供电输出纹波控制在飞控系统允许的范围内，不会因为电源纹波过大导致飞控传感器数据漂移、复位重启等异常问题，保证飞行过程中控制系统的稳定运行。
