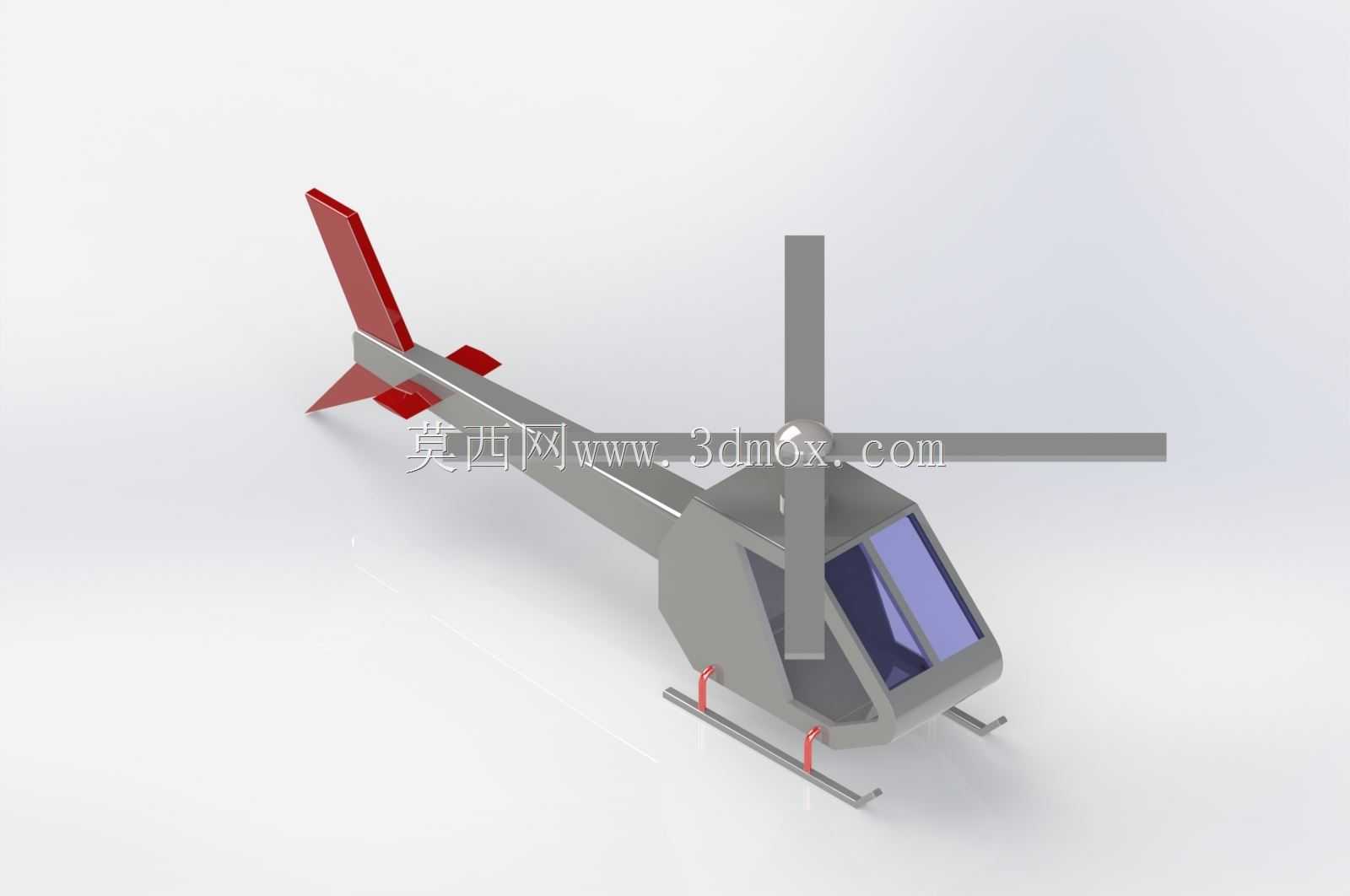

小型民用单旋翼直升机结构设计方案

　　这款单旋翼带尾桨构型的轻型直升机，在结构设计阶段优先匹配低空短途通勤、农林植保作业、空中巡检等典型民用场景的使用需求，整体采用常规尾桨式布局来平衡主旋翼的反扭矩，相比无尾桨构型结构复杂度更低，维护门槛更适配通用航空领域的基层运维条件。从实际功能落地的角度出发，设计过程中首先明确了滑橇式起落架的适配边界，这类起落架没有复杂的液压收放结构，在非铺装的野外起降场地、临时作业点着陆时，能够通过自身结构形变吸收着陆冲击，不需要额外配置复杂的缓冲作动机构，大幅降低日常运维的零件更换频次，同时滑橇的横向支撑跨度经过反复校核，在侧风着陆、坡地临时停靠时能够提供足够的防侧翻支撑力矩，避免地面状态下的整机倾覆风险。

　　主旋翼系统采用经典的跷跷板式两叶桨设计，这类结构在轻型直升机上应用广泛，桨毂结构简单，不需要复杂的铰接轴承组件，能够有效降低旋翼系统的整体重量，同时在建模过程中完整保留了桨叶的变距拉杆、自动倾斜器等核心传动连接结构，所有配合面的尺寸边界都按照实际装配间隙预留，主旋翼轴与机身顶部的减速器安装座采用止口定位方式，保证同轴度公差满足高速旋转工况下的动平衡要求，避免飞行过程中出现异常振动。尾梁部分采用半硬壳式结构设计，在保证纵向抗弯刚度的前提下尽可能降低结构重量，尾桨安装在尾梁末端的垂尾侧面，垂尾和平尾的气动外形经过简化处理，既能够在前飞状态下提供足够的航向稳定性，也不会因为结构过于复杂增加不必要的建模与加工难度，

　　尾桨的传动路径从主减速器引出，沿尾梁内部布置传动轴，建模时完整保留了传动轴的支撑轴承座安装位置，确保传动链路的同轴度偏差在工程允许范围内。机身主体采用流线型窄机身设计，座舱段设置两块整体式风挡与侧窗，舱内空间预留了驾乘人员的操作与乘坐边界，机头下部的轮廓线经过修型，能够降低前飞过程中的气动阻力，机身蒙皮与内部骨架的连接位置全部按照实际铆接工艺预留安装边，结构分块符合复合材料或者轻合金蒙皮的加工拆分逻辑，不会出现无法落地的一体化异形结构。在尺寸边界的把控上，整机的旋翼旋转直径、尾梁长度、起落架高度等核心参数都按照轻型直升机的通用起降限制设计，能够满足通用航空起降点的场地尺寸要求，地面停放时整机高度控制在常规机库门高度范围内，

　　不需要额外调整存储场地的基建参数。滑橇起落架上预留了可选装的地面移动轮安装接口，在机场地面转场时可以快速安装辅助轮，不需要额外吊装设备就能完成短距离地面移动。建模过程中所有零件都按照实际装配关系做了干涉检查，主旋翼旋转时不会与机身、尾梁产生运动干涉，尾桨旋转范围也避开了垂尾和平尾的结构区域，操纵拉杆的运动行程范围内没有其他结构遮挡，能够保证操纵动作的顺畅传递。从结构强度的角度出发，机身底部的起落架安装位置做了局部加强设计，主减速器安装座的安装边厚度按照载荷传递路径做了梯度变化，避免应力集中导致的结构疲劳问题，尾梁与机身主体的连接采用框式对接结构，连接螺栓的布置位置均匀分布，能够将尾桨产生的载荷均匀传递到机身主承力框上，不会出现局部载荷过大的问题。整体设计没有追求过于激进的气动外形，而是优先保证结构的可靠性、维护便捷性与场景适配性，能够作为轻型直升机结构设计的参考原型，也可用于相关航空科普场景的结构展示，所有结构细节都符合常规轻型直升机的工程设计逻辑，不存在违背机械原理的异形结构。
