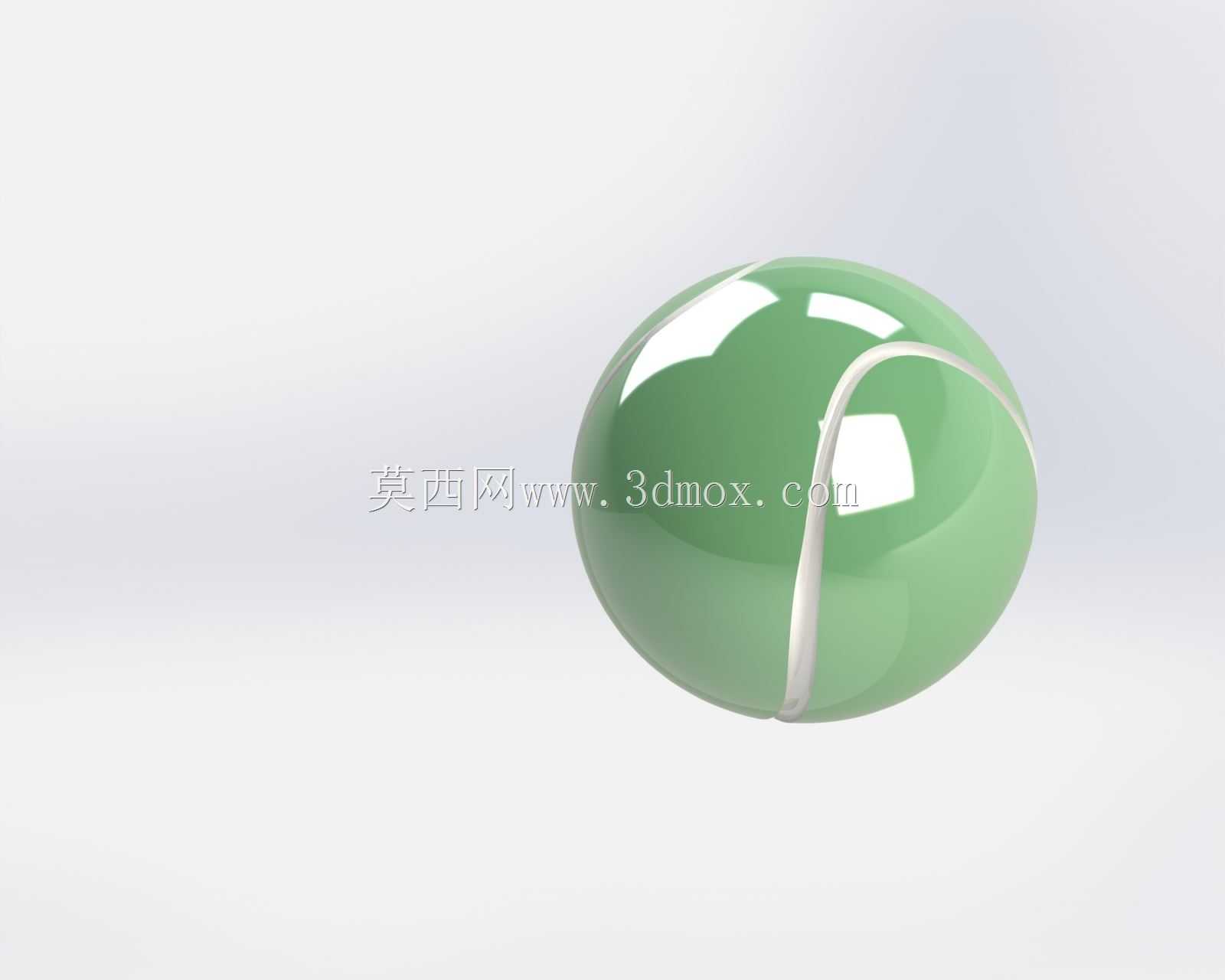

标准赛事用网球曲面结构三维建模

　　日常做体育器材相关的结构建模时，网球这类看似简单的球面构件，实际建模过程中需要兼顾曲面顺滑度、拼接缝的工艺合理性，不能只做一个光滑球体应付。从实际应用场景来看，这类模型既可以用于体育用品生产环节的结构验证，也能作为运动场景仿真、教学演示的基础构件，甚至在做球类碰撞动力学仿真时，精准的曲面结构能有效提升仿真结果的参考价值。

　　建模过程中首先要明确网球的实际尺寸边界，正规赛事用网球的直径控制在6.54厘米到6.86厘米区间，整体质量在56.7克到58.5克之间，建模时先以基准原点为球心创建基础球体，确定整体的尺寸边界，保证后续所有曲面特征都在这个尺寸范围内，不会出现超出安装或者适配边界的问题。很多新手建模时容易忽略网球表面的拼接缝线结构，直接在球面上做凸起线条，实际生产中网球是由两块类似哑铃形状的橡胶坯料拼接硫化成型，表面的毛毡也是对应拼接缝贴合，所以建模时不能简单做贴图或者表面凸台，要先通过投影曲线把拼接缝的轨迹精准映射到基础球面上，再通过曲面偏移、缝合的方式做出缝线的凸起结构，保证拼接轨迹和实际生产的坯料轮廓完全匹配。

　　从功能特性角度考虑，网球的表面弧度均匀性直接影响飞行过程中的空气动力学表现，建模时要保证球面所有位置的曲率连续，不能出现局部曲面褶皱、曲率突变的问题，否则后续做流体仿真或者3D打印验证时，会出现和实际球体飞行特性偏差过大的情况。做曲面拆分的时候，要注意两块拼接曲面的接缝处是平滑过渡的，缝线的凸起高度控制在0.5毫米到1毫米之间，既符合实际产品的触感特征，也不会因为凸起过高影响球面的整体圆度。

　　实际设计思路上，不需要做过于复杂的内部结构，如果是用于外观展示或者运动仿真，只需要把外表面的曲面特征做精准即可，如果是用于生产开模验证，还需要在球体内部预留出橡胶层、内胆的壁厚空间，壁厚通常控制在3毫米到4毫米之间，保证硫化成型后的球体弹性符合赛事标准。建模时要注意球面的坐标系对齐，把拼接缝的交汇点放在球体的两极位置，方便后续做装配、动画仿真时的旋转定位，比如做网球发球动画、碰撞测试时，准确的坐标系能减少后续调整的工作量。

　　很多人做这类球体建模时容易出现曲面变形的问题，尤其是在做拼接缝的修剪特征时，容易因为投影曲线的公差设置不合理，导致曲面缝合后出现细小缝隙，后续做实体化操作时报错，所以在绘制投影曲线时，要把曲线的公差控制在0.01毫米以内，保证曲线完全贴合球面，修剪后的曲面边缘能够完全重合。另外表面的毛毡纹理如果不需要做高精度渲染的话，可以通过外观贴图实现，如果是做高精度的产品展示模型，可以通过曲面纹理映射的方式做出细微的织物凹凸感，但不需要把每一根纤维都建模出来，避免模型面数过高影响后续操作效率。

　　从实际使用的角度出发，这个模型可以直接导入到运动仿真模块中，设置对应的弹性系数、摩擦系数参数，模拟网球和球拍、地面的碰撞过程，也可以导入到渲染模块中，调整橡胶、毛毡的材质参数，生成产品宣传用的渲染图。在做装配适配的时候，因为球体是完全对称的结构，只需要保证整体直径尺寸在公差范围内，就可以适配网球发球机、网球训练器等配套设备的装夹结构，不需要额外做定位特征，实际生产中也正是因为网球的对称结构，才能在各类自动化训练设备中顺畅输送、击发。建模完成后要做整体的曲率检查，通过曲率分析工具查看球面所有区域的曲率变化，确保没有局部凹陷或者凸起的问题，保证模型和真实网球的外形特征完全一致。
