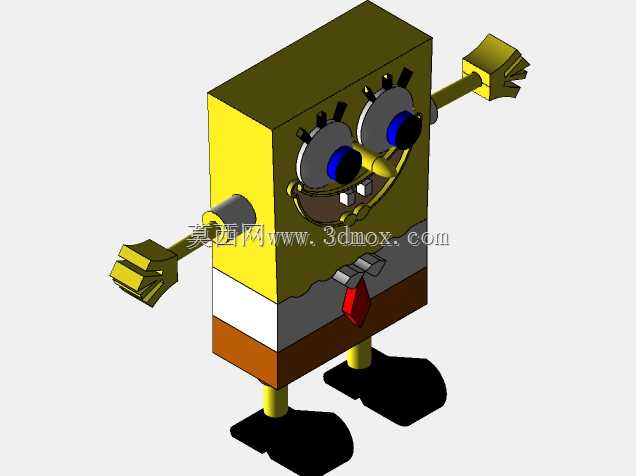

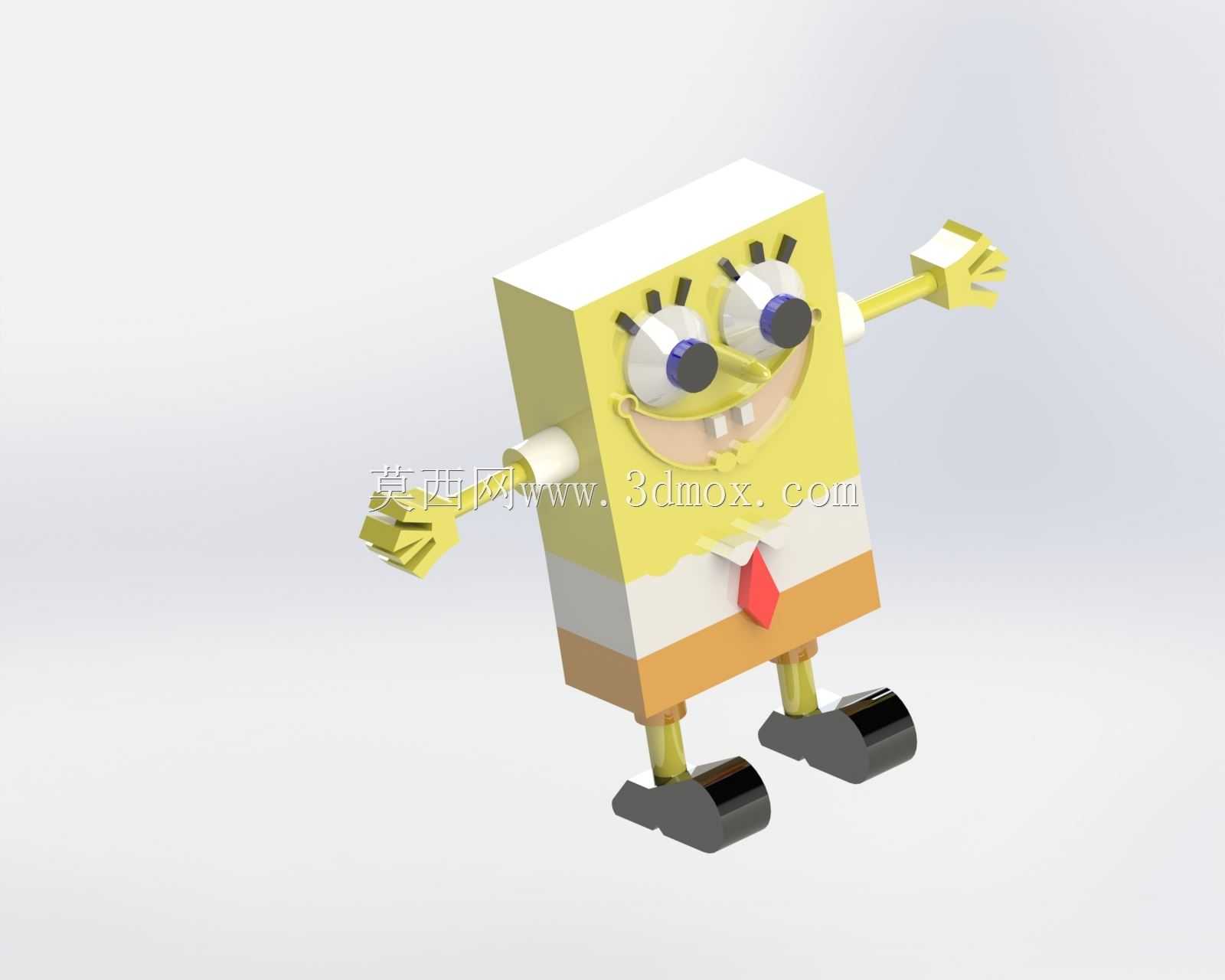

卡通海绵形象三维结构建模作品

　　本次建模的卡通海绵形象，核心应用场景覆盖文创周边手办开发、动画教学演示道具、青少年科创启蒙教具、桌面趣味装饰摆件多个方向，在结构设计阶段就充分考虑了不同场景下的使用需求。从实际用途出发，该模型既可以作为3D打印手办的原型文件，支撑FDM与光固化两类主流打印工艺的生产需求，也可以作为SolidWorks草图建模教学的典型案例，帮助初学者理解从二维草图到三维实体的递进建模逻辑，还能作为文创产品开发的基础结构，适配后续的涂装、关节改造等二次开发工序。

　　在功能特性设计上，模型采用分块式实体结构，将角色的头部躯干、上肢、下肢、领带、眼部组件拆分为独立的实体特征，每个特征之间保留了0.2mm的装配间隙，既满足3D打印时的拆分打印需求，也方便后续做可动关节改造时的轴孔配合设计。眼部结构采用分层建模逻辑，从眼白基体、瞳孔嵌件到睫毛凸起特征都做了独立的草图拉伸，避免了布尔运算带来的碎面问题，保证模型在导入渲染软件时不会出现破面、法线翻转的问题。上肢的手掌部分做了简化的几何特征处理，保留角色标志性的张开手势，同时将手指的圆角半径统一设置为1.5mm，避免打印时出现尖锐边角的应力集中问题，也符合卡通形象的圆润视觉特征。

　　设计思路上完全遵循SolidWorks的草图驱动建模逻辑，所有特征都基于前视、右视、上视三个基准面展开，没有引入外部参考或者网格文件，整个模型的特征树完全可编辑，每个拉伸、切除、圆角特征都保留了完整的参数定义，方便使用者根据自身需求调整各部分的比例尺寸。躯干部分采用多层拉伸凸台的方式实现海绵块的分层色彩区分，黄色海绵主体、白色衬衫区域、棕色裤子区域都做了独立的凸台特征，高度差设置为0.1mm，既可以在渲染时直接赋予不同材质实现分色效果，也能在3D打印时通过换色打印实现免涂装的分色效果，大幅降低后续处理的工作量。领带部分采用扫描特征建模，引导线完全贴合躯干表面的曲率，保证装配后没有缝隙，同时将领带的厚度设置为2mm，满足小尺寸打印时的结构强度要求，避免打印完成后出现断裂问题。

　　外形尺寸与安装边界方面，模型整体按照1:10的手办比例设置，总高度控制在120mm左右，躯干主体的截面尺寸为60mm×40mm，上肢展开后的总宽度为110mm，下肢的支撑跨度为45mm，重心完全落在两个脚的支撑面范围内，不需要额外的支撑底座就可以稳定放置。脚部的黑色鞋型特征做了平底设计，底面平面度控制在0.1mm以内，保证放置时不会出现晃动问题。所有外凸特征的最小壁厚都设置为1.8mm，满足光固化打印的最小壁厚要求，同时内部没有封闭的空腔结构，避免打印时出现残留树脂无法排出的问题。模型的所有圆角特征都做了统一的曲率检查，最小圆角半径不小于0.8mm，避免打印时出现层间剥离的问题，也能减少渲染时的噪点。针对教学场景的使用需求，模型的特征顺序完全按照二维草图绘制、基础凸台拉伸、细节特征添加、圆角处理的常规建模流程排列，学习者可以直接通过特征树回溯整个建模过程，理解每个步骤的建模逻辑，相比复杂的工业产品模型，这个卡通形象的建模过程没有复杂的曲面特征，更适合初学者掌握基础的实体建模命令。针对手办开发的场景，模型的所有分件位置都设置在视觉不敏感的区域，比如上肢与躯干的连接位置设置在衬衫袖口处，下肢与躯干的连接位置设置在裤子下摆处，拆分后的零件都具备足够的粘接面积，组装后不会出现明显的拼接缝隙。
