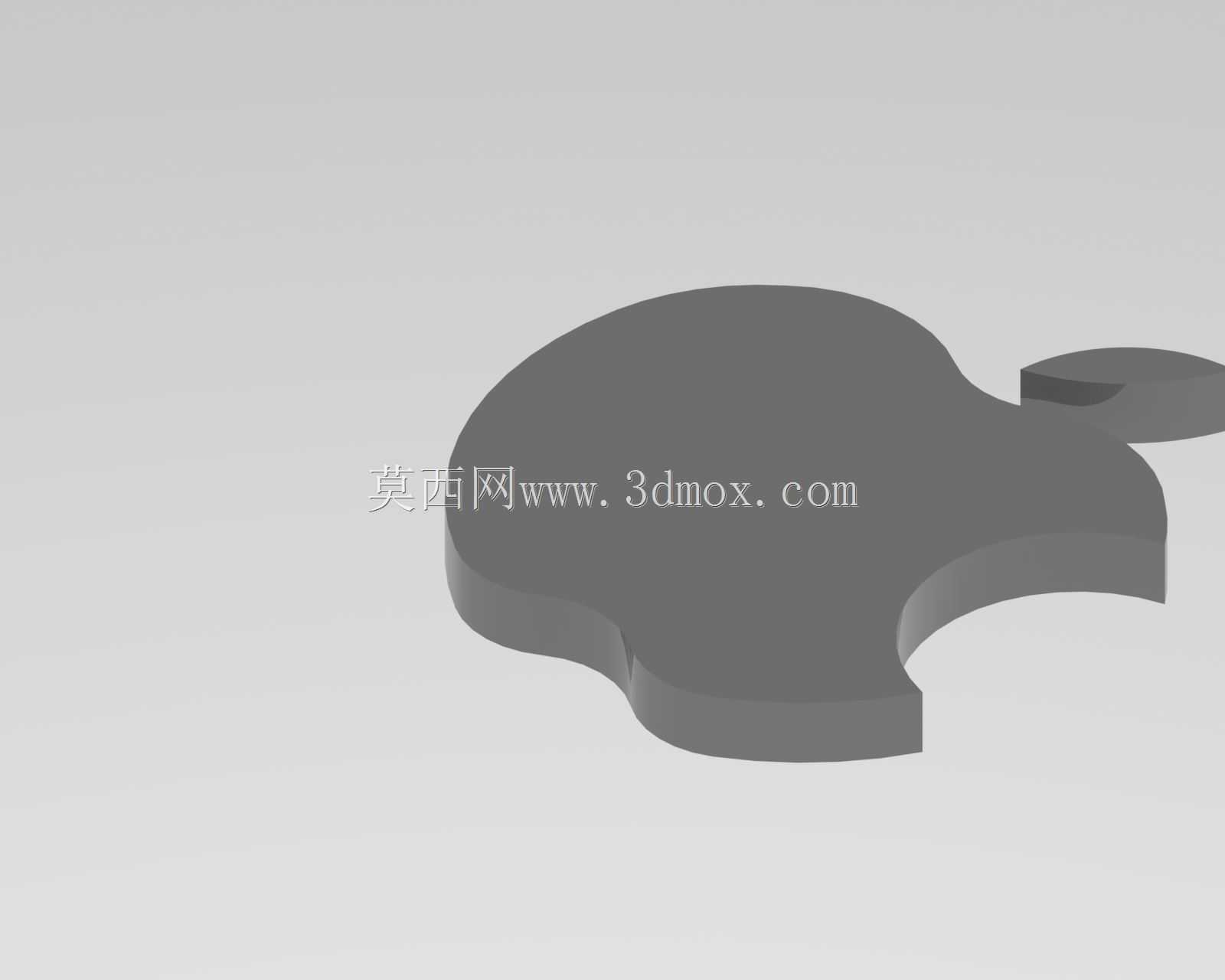

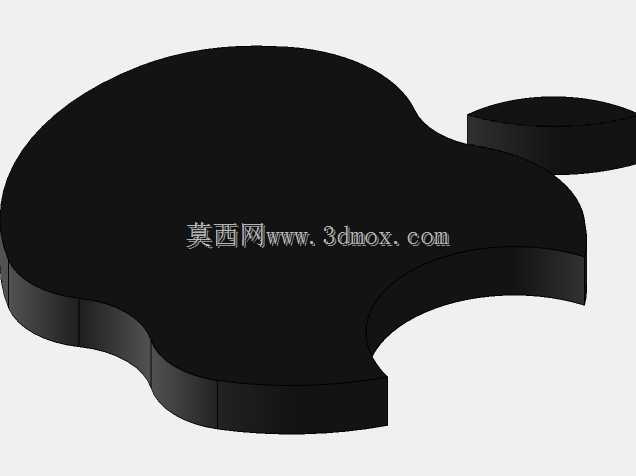

立体苹果标识造型结构设计方案

　　做结构设计的同行多半都碰到过品牌标识类立体件的建模需求，这类零件看着只是平面轮廓做拉伸，真要落地到实际生产装配，要考量的细节一点不少。这次做的苹果标识立体造型，最早是给消费电子展台上的设备装饰面板做配套标识件，后来也适配过门店形象墙的嵌入式装饰、数码产品外壳的浮雕标识、周边配件的表面装饰件几个场景，不同场景下对安装边界、厚度公差的要求差异不小，建模的时候就得把这些变量都预留出来。

　　先聊实际应用里的适配逻辑，要是用在消费电子设备的外壳表面，比如笔记本A面、平板后盖的浮雕标识，整体厚度不能超过0.8mm，边缘要做0.15mm的圆角过渡，避免用户握持的时候刮手，背面要预留0.1mm深度的背胶贴合槽，贴装的时候不会出现胶层溢出影响外观的问题。如果是用在展台形象墙的嵌入式安装场景，厚度可以做到8-12mm，侧边要做1.5°的拔模斜度，方便嵌入预先开好的安装槽里，边缘和安装槽的配合间隙控制在0.2mm，打胶固定的时候不会出现溢胶到正面的情况。要是做桌面摆放的立体装饰摆件，厚度可以做到20mm，底部要做平整的安装基准面，保证摆放的时候不会出现晃动，重心要落在投影面的中心区域，避免轻微触碰就倾倒。

　　设计思路上没有直接拿平面logo做无脑拉伸，首先处理的是轮廓的曲率连续性，苹果标识本身的轮廓是多段贝塞尔曲线拼接的，直接导入的轮廓经常会出现曲率断点，拉伸之后边缘会有肉眼可见的棱线，所以先把所有轮廓段做G2连续校验，调整控制点位置，保证整个外轮廓的曲率变化顺滑，没有突兀的拐点。然后是缺口位置的处理，也就是标识右侧的叶片部分，和主体的连接位置做了R2的内圆角过渡，不管是做CNC加工还是注塑成型，这个位置都不会出现应力集中，避免生产或者使用过程中连接位置断裂。

　　尺寸边界这块，建模的时候做了参数化关联，整体外轮廓的长宽比严格按照官方品牌标识的1:1.25比例设置，不管整体缩放成多大尺寸，比例都不会失真，叶片的位置、缺口的弧度都和主体做了参数绑定，不会因为缩放出现比例失调的问题。厚度方向也做了参数化设置，可以根据不同的应用场景直接调整厚度数值，圆角、拔模斜度这些特征会自动跟随厚度变化更新，不用每次重新建模。比如做薄款的背胶标识，就把厚度参数调到0.8mm，背面的贴合槽深度自动调整为0.1mm，边缘圆角自动匹配到0.15mm；做厚款的墙面嵌入式标识，把厚度调到10mm，拔模斜度自动设置为1.5°，侧边的配合公差自动调整到0.2mm，能省不少重复调整的时间。

　　实际生产适配的细节也在建模的时候做了考量，要是采用亚克力CNC雕刻加工，所有的内角都做了不小于R0.5的圆角，避免雕刻的时候出现刀具崩边的问题；要是采用注塑成型，整个零件的壁厚做了均匀化处理，最厚和最薄的位置差值不超过0.3mm，避免注塑的时候出现缩痕、翘曲的问题；要是采用金属冲压成型，边缘做了压边处理的预留结构，冲压之后不会出现锋利的毛边。背面的安装结构也做了多场景适配，除了背胶贴合槽，还预留了定位柱的安装位，要是需要螺丝固定的场景，直接在定位柱位置打沉头孔就行，不用重新修改主体结构。

　　很多同行做这类标识件的时候容易忽略光影效果的处理，立体标识不管是用在设备表面还是墙面上，光线照射下的边缘光影很影响视觉效果，所以建模的时候特意把边缘的圆角做了分段处理，靠近正面的圆角半径稍大，靠近背面的圆角半径稍小，这样光线打上去的时候，正面的轮廓会更清晰，不会出现边缘发虚的情况。如果是做透光效果的标识，比如带背光的门店标识，还在模型内部预留了灯板的安装槽，光线从内部透出来的时候，边缘的透光厚度均匀，不会出现局部过亮或者过暗的问题。

　　从结构验证的角度，这个模型做了多次的装配干涉检查，不管是贴装在曲面外壳上还是嵌入平面墙面，都不会出现装配间隙不均的问题。针对曲面安装的场景，还做了安装面的随形适配功能，只要提取安装面的曲面，就能把标识的安装面自动匹配成对应的曲面弧度，不用手动修剪调整，适配不同弧度的设备外壳效率很高。
