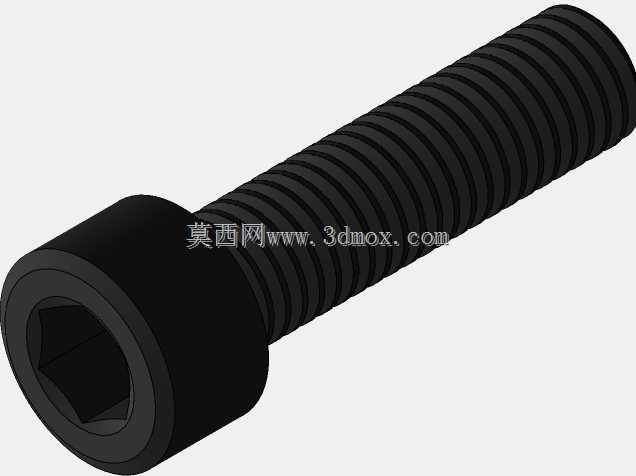

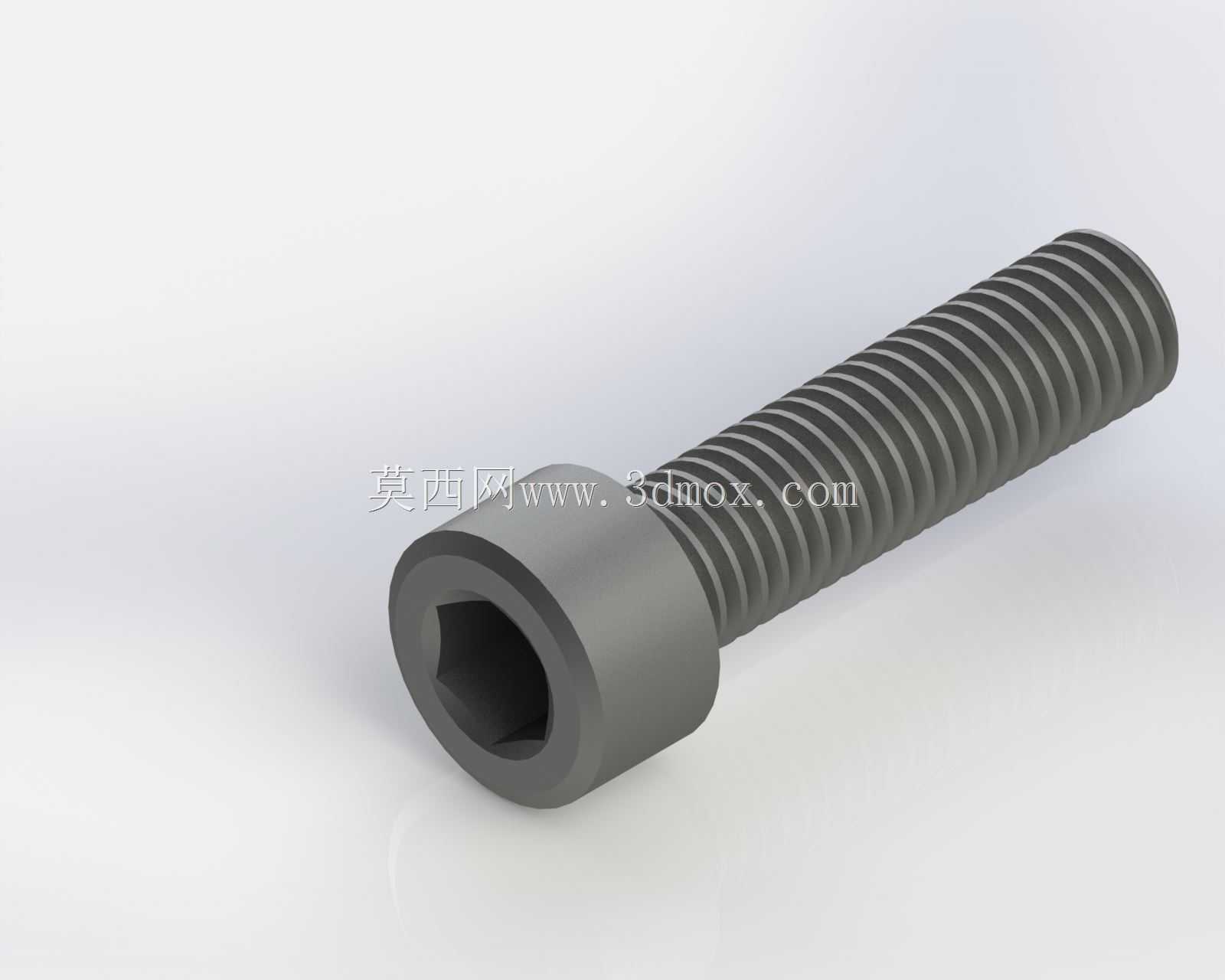

内六角圆柱头螺栓标准件三维结构

　　在各类机械装配场景中，内六角圆柱头螺栓是应用覆盖范围极广的一类紧固件，从普通的工装夹具组装、自动化设备机架拼接，到精密机床的部件定位、小型机电产品的壳体锁紧，都能见到这类零件的身影。和外六角螺栓相比，内六角圆柱头螺栓的头部可以沉入被连接件的沉孔内部，不会在安装面外形成凸起结构，这一特性让它特别适合用在安装空间受限、对外形平整度有要求的装配位置，比如精密设备的外护板安装、线性导轨的滑块锁紧、小型伺服电机的端盖固定等场景，既能够保证连接强度，又不会干涉周边部件的运动轨迹。

　　从结构设计逻辑来看，这类螺栓的核心功能是通过螺纹副的咬合作用，将两个或多个被连接件可靠压紧，同时承受装配过程中的预紧力，以及设备运行过程中产生的交变拉应力、剪切应力。头部的内六角驱动结构设计，能够让配套的内六角扳手完全嵌入头部沉孔内部，施加扭矩时不会出现打滑脱开的问题，相比一字槽、十字槽的螺钉，它能够承受更大的锁紧扭矩，不容易出现槽口滑牙的失效情况，适合需要较高预紧力的连接场景。在建模过程中，首先要明确螺纹段的公称直径、螺距、有效旋合长度，以及光杆段的直径公差，头部的圆柱外径、内六角对边尺寸、头部高度都需要符合通用紧固件的尺寸规范，保证和标准扳手、标准沉孔的适配性。

　　实际选型使用时，需要重点关注螺栓的安装边界条件：被连接件上的沉孔深度要略大于螺栓头部的高度，保证头部完全沉入后不会突出安装面；沉孔的内径要和螺栓头部外径保留合理的安装间隙，避免装配时头部卡滞；螺纹底孔的深度要大于螺栓旋入深度至少2个螺距，防止螺栓拧到底部出现顶死、无法压紧被连接件的问题。在承受横向剪切载荷的连接位置，还要注意螺栓光杆段和被连接件安装孔的配合公差，如果是定位用的铰制孔螺栓，光杆段需要采用过渡配合或者小间隙配合，保证连接的定位精度；如果是普通的压紧连接，光杆段和安装孔之间可以保留稍大的间隙，降低装配时的对中难度。

　　这类螺栓的头部端面和螺杆轴线的垂直度有严格的设计要求，如果垂直度超差，锁紧时会出现头部偏斜，导致预紧力分布不均，长期受交变载荷作用时容易出现螺杆断裂、连接松动的问题。螺纹段的收尾部分也要设计合理的退刀结构，避免螺纹收尾处的应力集中，提升螺栓的疲劳强度。在不同的应用场景下，还可以根据使用需求调整螺栓的细节参数：比如用于腐蚀环境的设备，可以选择不锈钢材质的对应规格，建模时不需要改变整体结构尺寸，只需要调整材料属性即可；用于高温工况的连接位置，需要考虑材料高温蠕变特性对预紧力的影响，适当增加螺杆的长度，利用螺栓的弹性变形补偿高温下的应力松弛。

　　很多刚接触机械设计的从业者，在选用这类螺栓时容易忽略头部的回转空间要求，虽然内六角扳手是嵌入头部操作，但扳手本身需要一定的回转空间来施加扭矩，如果沉孔周边的结构距离螺栓中心过近，会导致扳手无法正常转动，只能采用特殊的短柄扳手或者转角扳手，大幅降低装配效率，这也是在三维布局阶段就要提前核查的安装边界条件。另外，螺栓的螺纹旋合长度也需要合理控制，旋合长度过短会导致螺纹牙受力过大，出现滑牙失效；旋合长度过长则会增加加工成本，而且超过一定长度后，额外的螺纹牙并不会承担更多的载荷，一般来说钢质连接件的旋合长度取1到1.5倍公称直径，铸铁、铝合金等低强度材料的连接件，旋合长度需要适当增加到1.5到2倍公称直径，保证螺纹连接的可靠性。
