U型马蹄形教学实验用磁铁结构

　　日常做教学演示、工装简易定位的时候，经常会用到这类U型结构的磁铁，和条形磁铁相比，这种马蹄形的结构能把两个磁极集中在同一侧的端面，吸附铁磁性工件的时候可以形成更稳定的闭合磁路，同等磁体体积下能获得更高的端面吸附力，不会像条形磁铁那样磁极分散，吸附小件的时候容易出现侧滑、吸附力不足的问题。

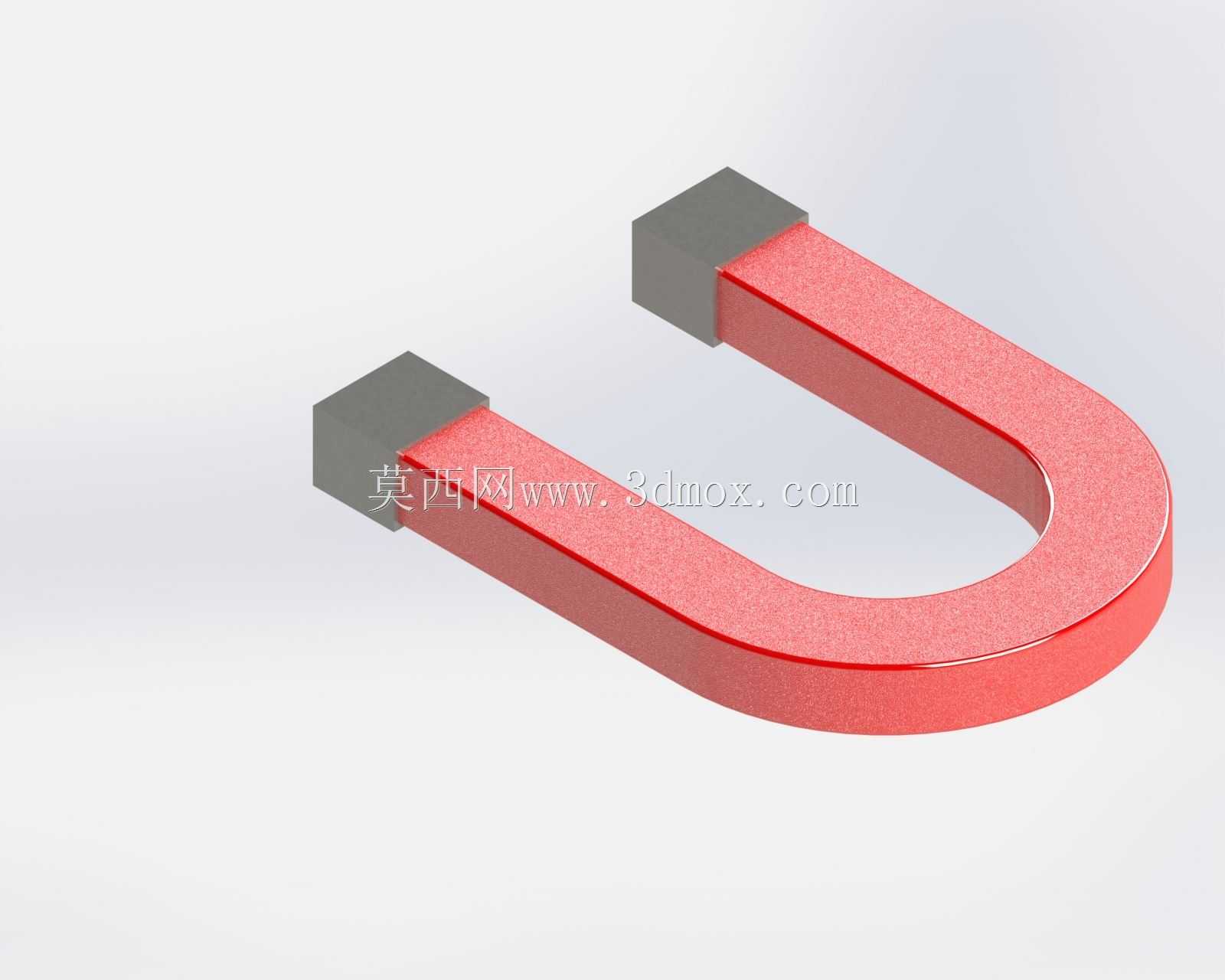

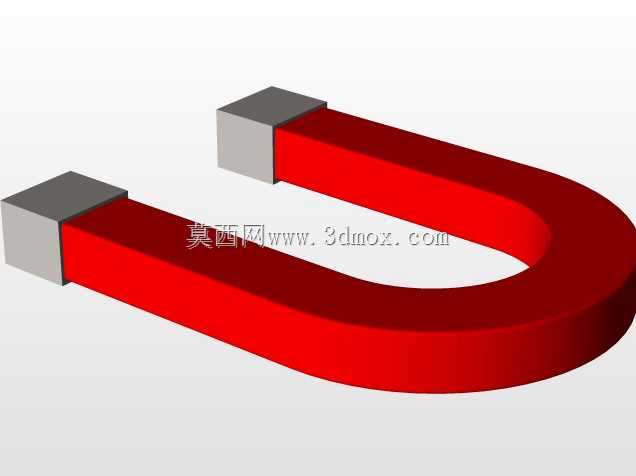

　　从结构设计的角度看，这个模型还原了常规U型磁铁的典型形态，磁体主体做了圆弧过渡的弯型结构，两个平行臂的长度保持一致，端部的磁极端面做了平整处理，两个端面处于同一水平面上，和被吸附工件接触的时候可以保证完全贴合，不会因为端面倾斜出现气隙，导致磁吸力大幅衰减。很多新手建模的时候容易忽略磁极端面的平面度要求，实际生产中这个端面的粗糙度和平面度直接影响吸附效果，如果端面存在凸起或者倾斜，和工件之间留了哪怕0.1毫米的气隙，磁吸力都会下降30%以上，所以建模的时候两个磁极的贴合面必须做共面约束，平行臂的对称度也要控制在合理公差范围内，避免两个磁极高低不一。

　　这类磁铁的应用场景非常广泛，最常见的是中小学物理实验教学，用来演示磁场分布、磁极相互作用、磁吸附特性，相比条形磁铁，U型结构可以直接吸附在铁质黑板、实验台架上，方便固定实验装置，不需要额外的夹持工装。在工业场景里，小型的U型磁铁也常用来做简易的工装定位，比如流水线铁质工件的临时固定、五金小件的拾取、设备检修时小螺丝零件的临时收纳，不需要复杂的夹持结构，靠磁吸力就可以快速固定，取放都很方便。还有部分小型的磁吸固定装置，比如柜门磁吸、工具架磁吸挂座，也会采用类似的U型磁体结构，利用双磁极的闭合磁路提升吸附的稳定性，避免门体因为震动自行脱开。

　　建模的时候首先要确定两个平行臂的中心距和臂长尺寸，这两个参数直接决定了磁铁的整体规格，弯弧部分的半径要和臂的宽度匹配，避免弯弧处出现应力集中，如果是做烧结类的铁氧体或者钕铁硼磁铁，弯弧处的圆角不能太小，否则烧结冷却的时候容易出现开裂问题。两个端部的磁极块如果是装配结构的话，要预留和磁体主体的配合公差，过盈量控制在合理范围，压装的时候不会撑裂磁体，也不会因为配合太松出现磁极块脱落。另外要注意磁体的壁厚设计，壁厚太薄的话不仅磁能积不够，吸附力达不到要求，还容易在受外力碰撞的时候出现碎裂，毕竟永磁材料大多是脆性材质，抗冲击性能比较差，壁厚要根据整体尺寸做匹配，保证足够的结构强度。

　　安装边界方面，这类U型磁铁如果是嵌入工装或者教具内部使用，安装槽的尺寸要比磁体外轮廓大0.2到0.3毫米，预留粘接或者灌封的间隙，不能硬敲入槽，否则很容易把磁体敲碎。如果是外露使用的场景，两个磁极端面要突出安装面0.1毫米左右，保证和被吸附件能够完全贴合，不会因为安装面的公差导致磁极端面和工件之间存在间隙。另外要注意，这类磁铁不能长时间靠近强磁场、高温环境，超过磁体的居里温度之后会出现退磁，建模的时候如果要做配套的固定结构，要避开容易产生高温的安装位置，也不要和其他强磁体同极相对放置，避免长期反向磁场作用导致磁性能衰减。

　　很多人在选用这类磁铁的时候容易陷入一个误区，觉得整体体积越大吸力就越强，实际上磁路的设计才是关键，U型结构的两个磁极间距如果太大，磁路的漏磁就会增加，反而会降低端面的有效吸力，所以设计的时候两个平行臂的间距要和臂的宽度、磁体的材质性能匹配，在满足使用空间要求的前提下，尽量缩小磁极间距，减少漏磁，提升磁能的利用率。另外磁极端面的面积也直接影响吸附力，在整体尺寸允许的情况下，适当加大磁极端面的接触面积，可以有效提升吸附稳定性，尤其是吸附表面不太平整的工件时，更大的接触面积可以抵消部分工件表面的平面度误差，保证足够的有效接触区域。
