在轨道交通车辆走行部的连接设计中,铰接关节是承担多向载荷传递、补偿相对位移的核心部件,这类部件的设计合理性直接决定了车辆运行过程中转向架与车体、相邻车体之间的动作平顺性与结构可靠性。昆克尔关节作为铰接连接结构的典型形式,其结构设计围绕大载荷下的多自由度转动补偿展开,区别于普通销轴铰接仅能实现单平面转动的局限,该组件可同时补偿径向、轴向以及一定角度的偏转位移,适配车辆运行过程中因线路不平顺、曲线通过、车体浮沉带来的多维度相对位移需求。

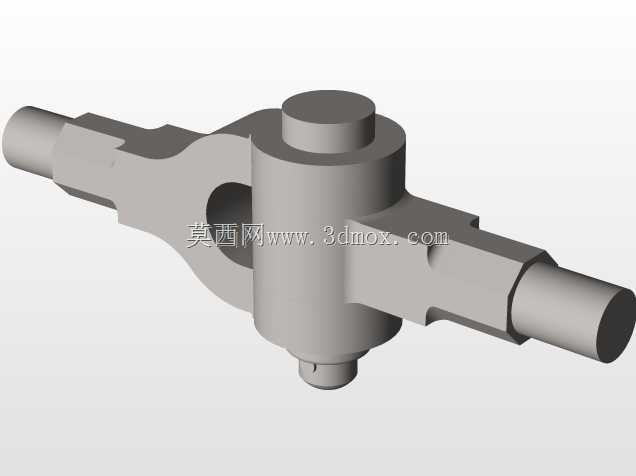

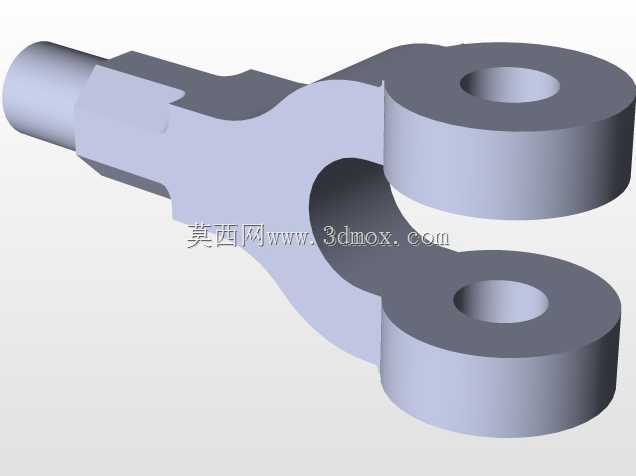

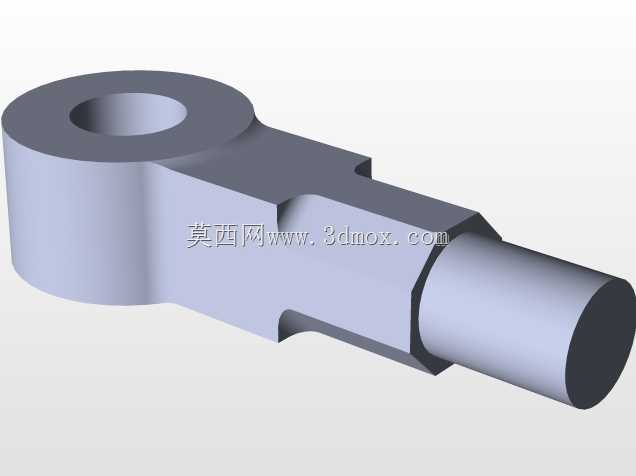

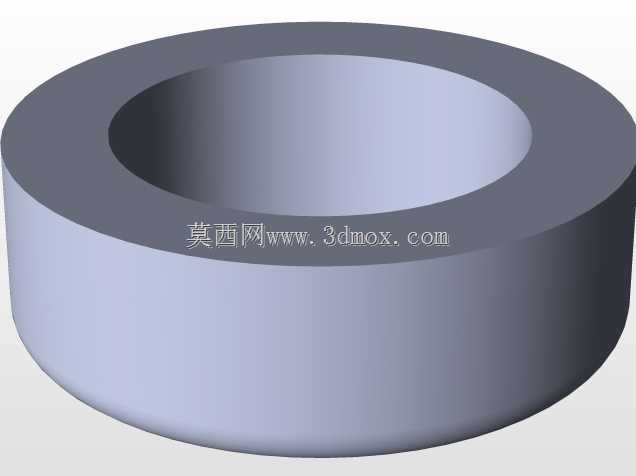

从结构功能来看,该关节组件采用对称式的叉形臂与中心铰接主体配合的结构形式,两侧伸出的连接轴段用于与相邻构件的安装座配合,中心的柱形主体内部集成铰接转动副,上下端的定位凸台与销轴结构用于实现转动副的轴向限位,避免运行过程中出现轴向窜动。两侧连接臂采用变截面设计,靠近中心铰接主体的位置截面尺寸更大,用于承担铰接位置的集中应力,向两端延伸的轴段逐步过渡为等直径圆柱面,适配安装座的孔位配合要求,轴段末端预留的卡簧槽或螺纹段可实现安装后的轴向固定,防止连接松脱。
设计过程中首先需要明确安装边界的尺寸约束,两侧连接轴的同轴度公差需要控制在IT7级以内,避免安装后出现别卡现象,中心铰接主体的外径尺寸需要匹配安装空间的回转半径要求,确保关节在最大偏转角度下不会与周边构件发生运动干涉。转动副的配合间隙需要结合应用场景的位移补偿量确定,在轨道交通应用场景下,径向间隙通常控制在0.1-0.3mm之间,既能够保证转动的灵活性,又不会因间隙过大导致运行过程中出现冲击异响。铰接接触面的表面粗糙度需要达到Ra1.6以下,降低长期往复转动过程中的磨损量,配合面通常会采用表面淬火处理,硬度达到HRC45-50,提升部件的使用寿命。
实际应用中,这类关节组件除了轨道交通车辆的车体连接、转向架铰接部位外,也可用于重型工程机械的工作装置铰接、大型输送设备的活动段连接等需要多向位移补偿的场景。在选型匹配时,需要先核算连接部位的极限载荷,包括垂向冲击载荷、纵向牵引力、横向偏转载荷的复合作用,确保中心铰接销轴的抗剪切强度、连接臂的抗弯强度满足3倍以上安全系数要求。安装过程中需要保证两侧连接轴的安装座孔位同轴度,避免强行装配导致关节内部产生附加内应力,日常维护时需要定期检查铰接部位的磨损量,当配合间隙超过设计允许值的2倍时需要及时更换部件,避免出现连接失效引发安全事故。
从建模实现的角度来看,构建该组件的三维模型时,需要先确定中心铰接主体的基准轴线,以该轴线为中心对称构建两侧的连接臂结构,变截面位置的过渡圆角需要按照应力集中系数最小化的原则设计,通常圆角半径不小于相邻截面厚度的1/5,避免应力集中导致的结构断裂。转动副的配合面需要单独构建装配基准面,方便后续装配过程中进行配合约束,所有安装定位面的尺寸需要与实际安装要求一致,确保模型可直接用于后续的工程图导出、装配干涉检查以及有限元仿真分析。
