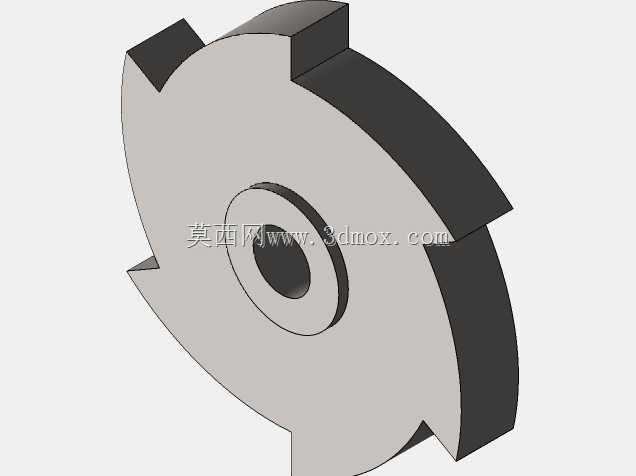

棘轮机构用止逆轴轮三维结构

　　在各类需要单向间歇传动、防止逆转的机械设备中，这类带棘齿轮廓的轴轮是核心的止逆执行零件，常见于起重设备的卷扬机构、流水线的单向输送工位、手动扳手的棘轮组件、纺织机械的送经机构以及各类需要防止负载倒转的传动链路中，其核心作用是配合棘爪实现单向锁止、间歇步进的传动功能，避免负载反向回转引发的设备故障、物料下坠或者工位错位问题。从实际使用场景来看，这类轴轮通常需要套装在传动轴上，通过中心孔与轴实现周向固定，部分工况下会在中心孔内设计键槽来传递扭矩，避免轮体与轴之间出现相对转动，轮体的外缘均匀分布若干个带锁止斜面的棘齿，齿形的角度设计直接决定了锁止的可靠性与棘爪的复位顺畅度，齿面的锁止角通常会设计成小于摩擦自锁角的数值，

　　保证棘爪在负载反向作用下能够牢牢卡入齿槽，不会出现滑脱跳齿的问题，而齿顶的过渡斜面则会控制棘爪抬升的行程，避免棘爪在正向转动时出现卡滞、撞击异响的问题。设计这类轴轮的时候，首先要匹配整套棘轮机构的传动扭矩需求，先确定轮体的外径尺寸，外径越大，相同负载下棘齿承受的接触应力越小，但是对应的安装空间也会更大，需要结合设备内部的安装边界来做平衡，通常会先根据安装位的径向预留空间确定轮体外径的上限，再根据需要传递的最大扭矩核算齿根的厚度，保证齿根的弯曲强度满足冲击负载的要求，避免棘齿在频繁的锁止冲击下出现断裂变形。轮体的厚度方向尺寸需要匹配棘爪的接触宽度，既要保证棘爪与齿面有足够的接触面积来降低接触压强，减少齿面的磨损，

　　又要避免过厚的轮体增加不必要的转动惯量，尤其是在高频间歇动作的工位上，过大的转动惯量会增加棘爪复位的冲击，加快零件的磨损速度。中心安装孔的尺寸需要配合对应传动轴的直径公差，通常采用基孔制的过渡配合，保证轮体安装后不会出现径向晃动，同时如果是需要经常拆装维护的工位，会在孔端设计倒角来引导轴的装入，避免装配时刮伤轴表面。轮体上的棘齿数量需要结合步进精度的需求来确定，齿的数量越多，单次步进的最小转角越小，间歇送进的精度就越高，但是对应的齿形尺寸会更小，齿根的强度也会相应降低，需要在精度和强度之间做取舍，比如起重设备的止逆棘轮对步进精度要求不高，会采用较少的齿数来提升齿的强度，抵抗大负载下的冲击，

　　而精密送料机构的棘轮则会采用较多的齿数来保证送料的步距精度。在实际装配的时候，这类轴轮的安装端面需要与传动轴保持垂直，避免轮体偏摆导致棘爪与齿面接触不均匀，出现局部磨损过快、锁止失效的问题，同时轮体的轴向位置需要与棘爪的摆动中心对齐，保证棘爪能够完全落入齿槽内，不会出现偏载卡滞的情况。从结构细节来看，这类轴轮的齿面通常不需要做过高的表面处理，但是在频繁动作的工况下，会对齿面做淬火处理提升表面硬度，延长耐磨寿命，而轮体的其余非配合面则不需要过高的加工精度，只需要保证尺寸公差满足装配要求即可，能够有效控制加工成本。在建模过程中，这类零件的核心是棘齿轮廓的参数化绘制，需要先确定齿的锁止角、齿顶圆弧、齿根过渡圆角的参数，通过圆周阵列的方式生成均匀分布的齿形，再通过拉伸切除生成中心孔与必要的键槽结构，建模时需要注意齿根处的圆角过渡，避免应力集中，同时要保证所有齿形的轮廓度一致，避免出现个别齿与棘爪配合间隙过大或者过小的问题，影响整套机构的动作稳定性。这类轴轮在实际使用中，通常会配套复位弹簧加载的棘爪使用，正向转动时棘爪会沿着齿顶斜面滑过，不会阻碍轮体的转动，当轮体出现反向转动的趋势时，棘爪会在弹簧力的作用下卡入相邻的齿槽，通过锁止斜面抵住齿面，阻止轮体反向回转，整个动作过程不需要额外的控制元件，纯机械结构就能实现可靠的止逆功能，在各类无动力止逆、低成本间歇传动的场景中有着不可替代的作用。
