管道紧固作业用C形卡箍夹持工具结构

　　在现场管道安装、小型工件组对、设备临时定位的作业场景里，这类C形夹持工具的使用频率远超很多专用工装，不管是给排水管路接头拼接后的预固定、薄壁管件焊接时的对接防错位，还是小型钣金件粘接时的施压定型，都能看到它的应用。和直柄式的快速夹钳不同，C形的开口框架结构天生适配环绕式的夹持需求，尤其是针对圆形管道这类周向需要均匀施压的工况，框架的C形开口可以直接跨骑在管道接头位置，不需要从管件端部穿套，在已铺设的管路维修作业里，这个结构特性能够大幅降低拆装工作量，不用大范围拆卸已固定的管段就能完成接头紧固作业。

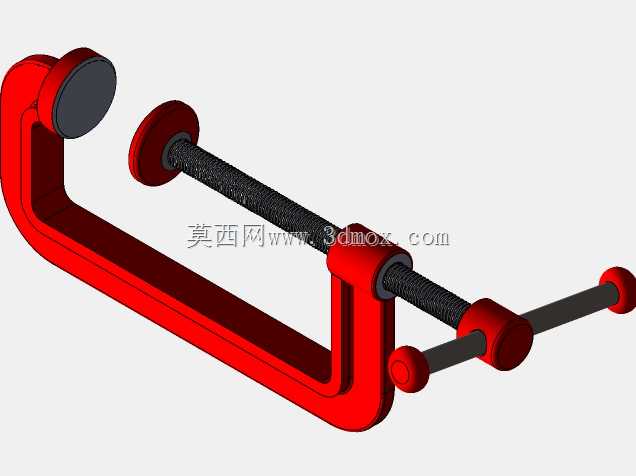

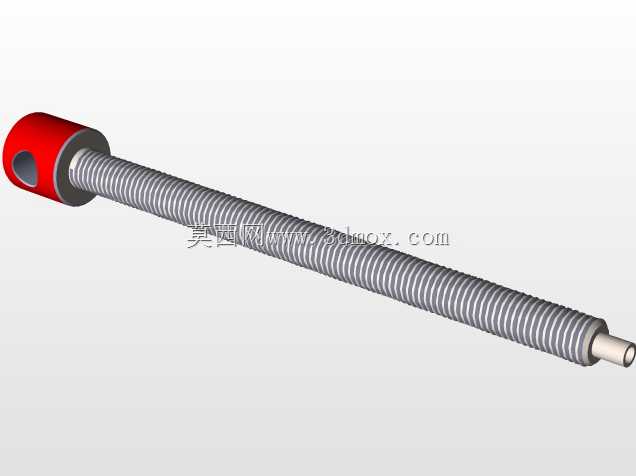

　　从功能实现逻辑来看，这套夹持结构的核心施压单元是带梯形螺纹的传动螺杆，螺杆一端配置了旋转施压端头，另一端设置了加力杆插孔，作业时将C形框架的固定抵接端贴靠在管道接头的一侧，旋转螺杆让活动压头抵紧接头另一侧，持续转动螺杆就能通过螺纹副的机械增益输出稳定的夹紧力，梯形螺纹的自锁特性可以保证夹紧后不会因为作业过程中的振动出现松脱，不需要额外增加锁止结构就能维持长时间的施压状态。和液压类夹紧工具相比，纯机械螺纹传动的结构不需要外接动力源，也不存在密封件老化泄漏的问题，在户外无供电、潮湿多尘的作业环境里可靠性更高，日常维护只需要定期清理螺纹副上的碎屑、涂抹少量润滑脂就能保证操作顺畅。

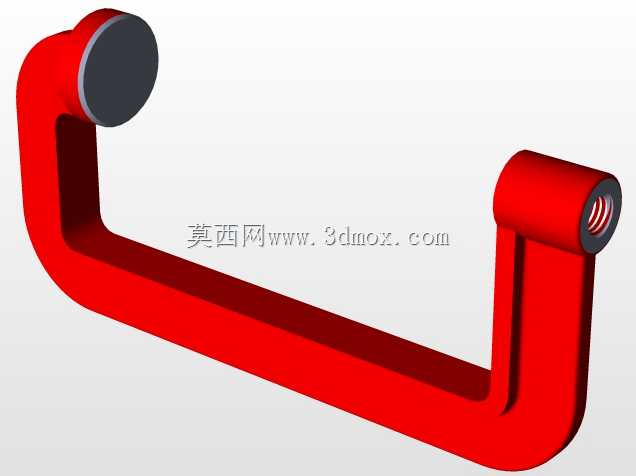

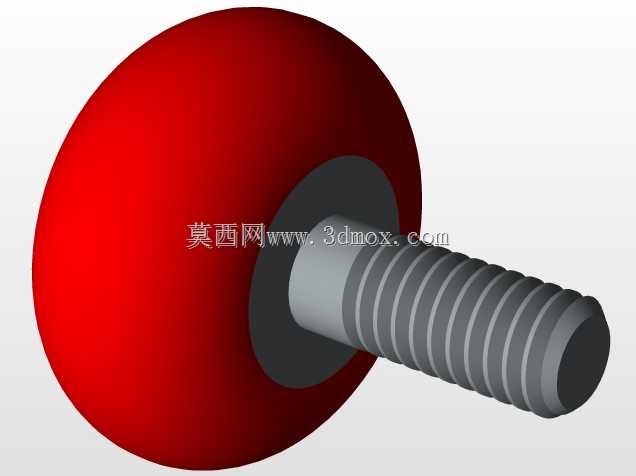

　　设计这套结构的时候，首先要明确夹持开口的边界尺寸，C形框架的内空深度要匹配常用管道的外径范围，开口高度要覆盖常规管道接头的连接段长度，避免出现压头无法抵接到接头有效压紧区域的问题。框架部分采用等截面的弯型结构，在螺杆安装的位置做了局部加厚的凸台设计，用来承受螺杆施压时的局部反作用力，避免长期受力后框架出现开口变形、螺杆安装孔位偏移的问题。活动压头和螺杆端部采用活动铰接的连接方式，压头可以在小角度范围内自适应偏转，当被夹持的管道表面存在轻微角度偏差、或者接头部位有局部凸起的时候，压头能够自动贴合工件表面，不会出现点接触导致的压痕或者夹持打滑问题。固定抵接端的压盘做了增大接触面积的设计，分散对管道表面的压应力，避免夹持薄壁塑料管、薄壁金属管的时候出现管壁凹陷变形的问题。

　　从安装和使用的边界条件来看，这套夹持工具不需要额外的固定基座，整体为独立手持工具，作业时只需要根据被夹持工件的尺寸调整螺杆的伸出长度，将C形开口跨在待夹紧位置后旋转螺杆施压即可。螺杆的行程设计要覆盖整个开口范围的最大、最小夹持尺寸，避免出现大尺寸工件夹不住、小尺寸工件螺杆行程不够无法抵接的问题。加力杆的插孔位置设置在螺杆尾端，使用配套的金属加力杆就能在需要大夹紧力的时候省力操作，日常轻载作业直接转动螺杆尾端的手拧圆盘就能完成夹紧，不需要额外搭配工具。框架的边角位置都做了圆弧过渡处理，避免作业过程中尖锐边角划伤操作人员、或者刮伤管道表面的防腐涂层。在实际管路维修作业里，这类C形夹还可以配合临时堵漏垫使用，当管道出现小范围泄漏的时候，将堵漏垫覆盖在泄漏点，用C形夹压紧紧急堵漏，不需要停输就能完成临时应急处理，等具备停机检修条件的时候再做永久修复，这也是很多现场运维班组都会配备这类工具的核心原因。针对不同材质的管道使用场景，还可以在两个压盘表面更换橡胶、尼龙材质的保护垫，避免夹持不锈钢管、铜管等软质管材的时候在表面留下压痕，影响管路的外观和防腐性能。
