直径24圆形通风管道调节风阀阻尼装置

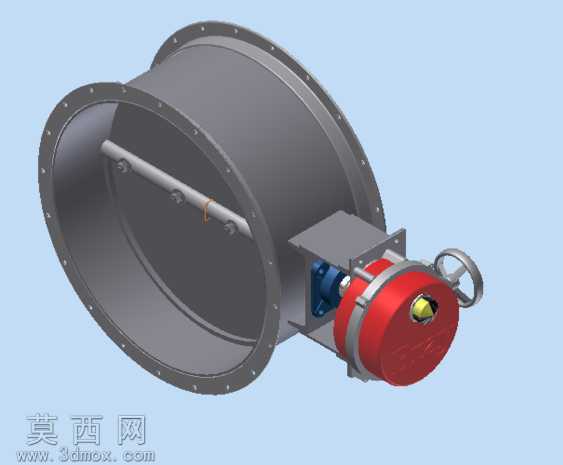

本模型为直径24规格的管道阻尼风阀装置，采用三维建模软件完成全参数化设计，整体结构围绕圆形通风管道的风量调节功能搭建。建模过程中首先完成主体圆形风筒的构建，风筒两端设置带均匀螺栓孔的连接法兰，法兰孔位按照管道对接标准排布，保证与同规格通风管道的装配兼容性；风筒内部设置横向转轴与单片式挡风蝶板，转轴与筒壁的连接位置做了轴套配合结构设计，还原真实转动副的装配关系，蝶板边缘做了密封贴合倒角处理，模拟实际产品关闭时的密封效果。驱动执行部分采用分体式结构设计，与风筒侧壁通过方形安装支座连接，执行机构外壳做了分层结构建模，内部包含蜗轮蜗杆传动结构的简化示意，外部红色端盖做了圆角过渡与表面标识纹理处理，侧方设置手动调节手轮，手轮做了防滑滚花细节与中心轴孔的配合设计，执行机构与转轴的连接位置做了联轴器结构还原，保证动力传递路径的结构合理性。材质渲染阶段，风筒与法兰部分采用哑光深灰金属材质，模拟碳钢喷塑的表面质感，执行机构端盖采用亮面红色烤漆材质，手轮采用镀铬亮面金属材质，内部传动部件采用蓝色工程塑料与金属结合的材质区分，转轴与蝶板采用同风筒一致的哑光金属材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后各部件的材质区分清晰，金属件的厚重感、烤漆件的光泽感都得到准确呈现。设计思路上围绕通风系统风量调节的实际使用场景，在保证结构完整性的前提下简化了非核心的内部细碎零件，既保留了产品的核心装配关系与外观特征，也让模型整体轻量化，便于后续的装配演示、工程出图或者3D打印验证使用，各部件的尺寸比例严格按照直径24的规格做等比例缩放，法兰厚度、筒壁厚度、执行机构的尺寸都参考同类实际产品参数设定，没有出现比例失调的结构问题，转动部件的活动范围也做了限位结构的示意，还原风阀从全开到全闭的调节行程特征。
