机械传动用快速回位执行机构设计

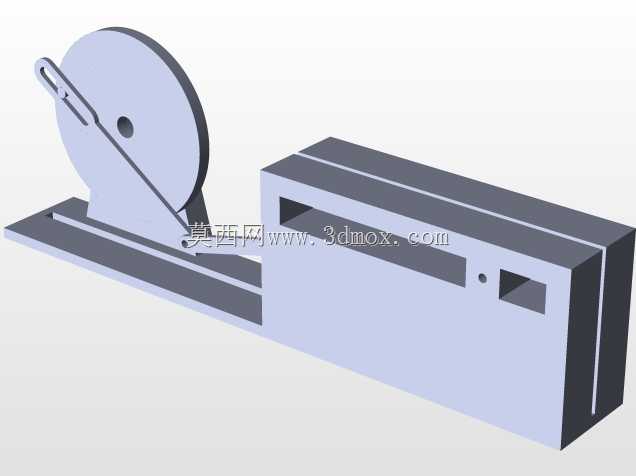

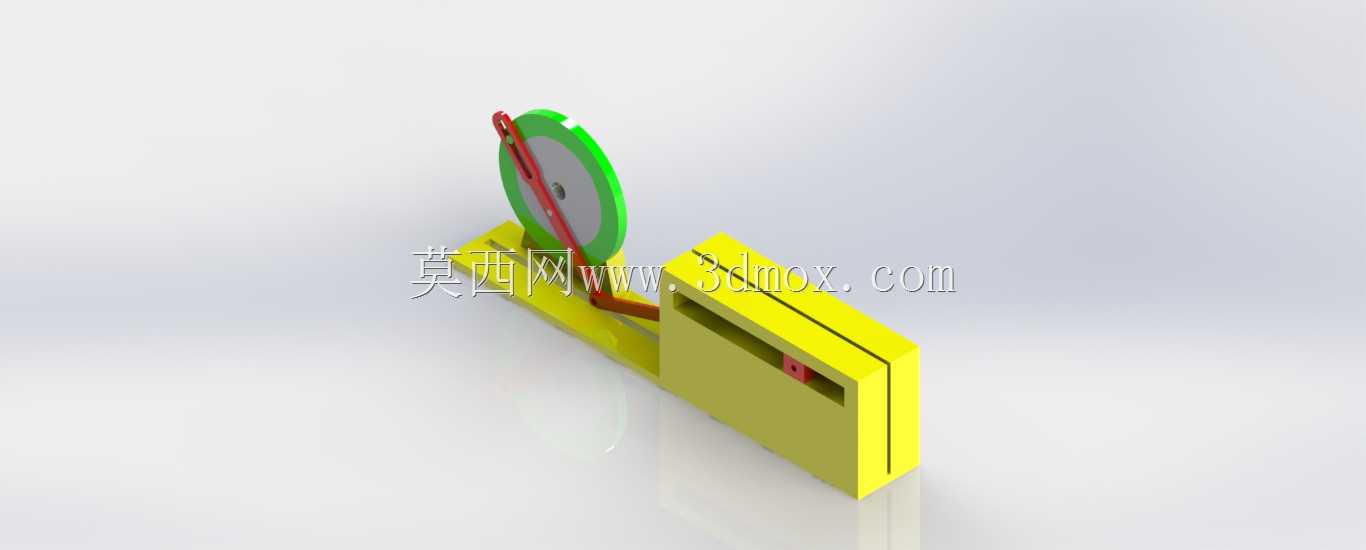

　　在各类需要执行构件完成工作行程后快速复位的自动化生产线、专用工装夹具以及轻工机械进给单元中，这类快速回位机构的应用覆盖了从零部件冲压上下料、包装线推料、检测工位挡料定位到小型装配工位压头复位的诸多场景，其核心作用是在不额外增加独立复位动力源的前提下，依靠机构自身的运动学特性完成工作端的快速返程，大幅缩短设备的空行程等待时间，提升整线的运行节拍。从结构组成来看，该机构主要包含带偏心驱动销的回转轮盘、铰接式传动摆杆、带直线导向槽的滑动执行座以及配套的复位限位结构，回转轮盘在输入轴的带动下做匀速圆周运动，当偏心销进入摆杆的驱动段行程时，会推动摆杆绕铰接点摆动，进而带动滑动执行座沿着导向槽完成向前的工作进给，这个阶段的运动速度相对平缓，

　　能够保证执行端在接触工件时具备足够的传动力矩与进给稳定性，避免刚性冲击对工件或机构本身造成损伤；当偏心销转过驱动行程临界点后，机构会进入快速返程阶段，此时摆杆与滑动执行座的铰接点运动轨迹会沿着曲率快速变化的路径移动，配合滑动座的导向约束，让执行座以远高于工作进给的速度快速退回初始位置，整个运动过程无需额外设置弹簧、气缸等独立复位元件，从根源上避免了弹性元件疲劳失效、气动元件漏气等常见故障点，提升了机构在长时间连续运行工况下的可靠性。在设计这类机构时，首先需要结合实际工位的工作行程长度确定回转轮盘的偏心距，偏心距的大小直接决定了滑动执行座的最大进给行程，同时要匹配摆杆的长度比例，合理分配工作行程与返程行程的速比，

　　通常工作行程对应的轮盘转角会设置在210度到240度区间，保证工作进给阶段的运动平稳性，剩余的120度到150度转角区间对应快速返程动作，实现慢进快退的运动特性；导向槽的设计需要严格控制与滑动执行块的配合间隙，单边间隙保持在0.02mm到0.05mm之间，既要保证滑动过程无卡滞，也要避免间隙过大导致执行端在进给过程中出现偏摆，影响工位定位精度。安装边界方面，该机构的基座采用一体化的箱式支撑结构，底部预留了四个标准的螺栓安装孔，可直接固定在设备的安装平台上，安装孔的中心距按照通用工装的安装尺寸规范设置，能够适配多数现有设备的安装台面，不需要额外做安装面的二次加工；回转轮盘的输入轴端预留了标准的键槽连接位，可直接与伺服电机、

　　减速电机的输出轴连接，也可通过同步带轮、链轮等传动件与设备的主传动系统联动，不需要额外设计定制的连接法兰。机构的整体外形紧凑，横向安装尺寸控制在较小范围内，不会占用过多的设备安装空间，适合在布局紧凑的多工位转盘设备、小型装配专机上使用；所有运动铰接点都预留了润滑脂加注通道，日常维护时只需要定期加注润滑脂即可保证运动副的顺畅运行，不需要频繁拆解维护。在实际选型应用时，需要根据执行端需要承受的最大工作载荷校核回转轮盘偏心销的剪切强度以及摆杆的抗弯强度，若应用在载荷较大的冲压、压装工位，可对应提升铰接销轴的直径以及摆杆的截面厚度，保证机构在满载工况下不会出现变形或断裂；同时要根据设备的运行节拍调整输入轴的转速，虽然快速返程阶段的运动速度较快，但也要将铰接点的最大线速度控制在1m/s以内，避免运动副过快磨损，延长机构的整体使用寿命。这类机构相比传统的弹簧复位、气缸复位结构，具备运动轨迹可控、复位动作一致性高、无额外动力消耗的优势，尤其适合在对复位节拍稳定性要求较高的自动化工位上使用，能够有效简化设备的动力配置，降低整机的制造成本与后期维护成本。
