STOBER系列工业齿轮减速机三维建模作品

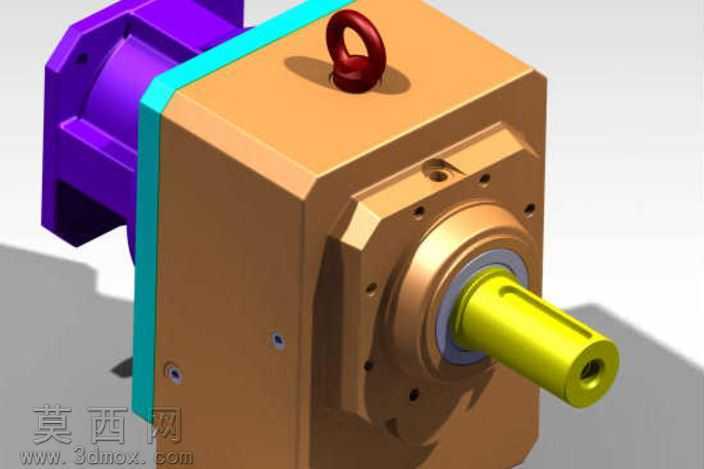

本作品为参考STOBER公司传动产品完成的齿轮减速机三维建模设计，整体建模过程严格遵循工业级传动设备的设计规范，在三维软件环境中完成全参数化的结构搭建，确保各部件的装配公差符合实际机械加工与装配的工艺要求。建模阶段首先从核心传动腔体的主体结构入手，先完成一体式铸造箱体的轮廓构建，针对箱体上的安装孔位、轴承配合位、密封槽结构逐一进行特征细化，保证箱体的壁厚均匀性符合铸造工艺要求，同时预留出吊环安装位、端盖连接位、输入输出轴的避让空间，避免后续装配出现干涉问题。针对输入侧的连接法兰结构，建模时严格匹配伺服电机的安装接口尺寸，对法兰的止口定位面、螺栓孔分布圆进行精准参数约束，确保该结构可直接适配标准伺服动力单元的安装对接。输出轴部分采用实心带键槽的轴类结构建模，对轴肩定位面、轴承配合段、密封件接触段的直径公差进行分层设计，还原实际传动轴的加工精度要求，轴端的中心孔结构也按照机械加工标准完成细节刻画。箱体顶部的吊环结构采用标准吊环螺钉的通用尺寸建模，还原设备吊装搬运的实际使用场景，吊环与箱体的连接螺纹孔做了沉孔处理，保证吊环安装后贴合面平整无凸起。外观渲染阶段针对不同部件赋予贴合实际工业产品的材质属性：主体铸造箱体采用哑光橙棕色的铸铝喷塑材质，还原工业减速机常用的表面处理质感，输入侧法兰采用紫色工程塑料包覆材质，模拟实际产品的电机端防护结构，箱体与法兰之间的密封隔层采用亮青色金属漆面材质，输出轴与轴承端盖采用抛光镀锌金属材质，顶部吊环采用红色喷塑金属材质，不同材质的光影反射参数经过反复调试，让整体渲染效果真实还原工业设备的视觉质感。建模过程中对内部齿轮传动的腔体空间做了预留校验，确保各级齿轮传动副的安装空间充足，同时对箱体外部的加强筋结构做了合理布局，在不增加过多箱体重量的前提下提升整体结构的刚性，避免设备重载运行时出现箱体形变问题。各连接螺栓孔的位置均按照对角线分布原则设计，保证端盖、法兰安装后的受力均匀性，密封槽的深度与宽度参数符合标准O型密封圈的尺寸要求，可有效避免设备运行过程中出现润滑油渗漏问题。整体模型的装配逻辑完全按照实际产品的装配流程搭建，各部件的装配约束关系清晰，可直接用于后续的工程图导出、装配模拟、运动仿真等后续设计环节，也可作为工业传动方案设计中的参考模型使用，帮助设计人员快速完成动力传动单元的布局选型与方案展示。
