卧式螺带谷物混合搅拌设备结构设计

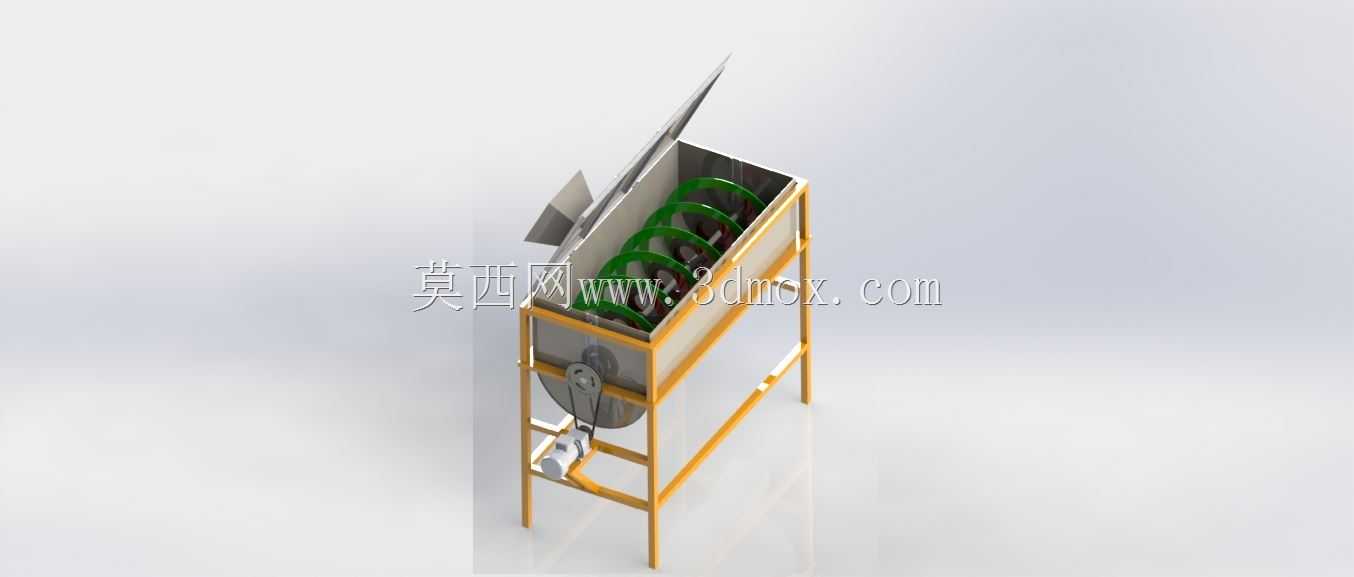

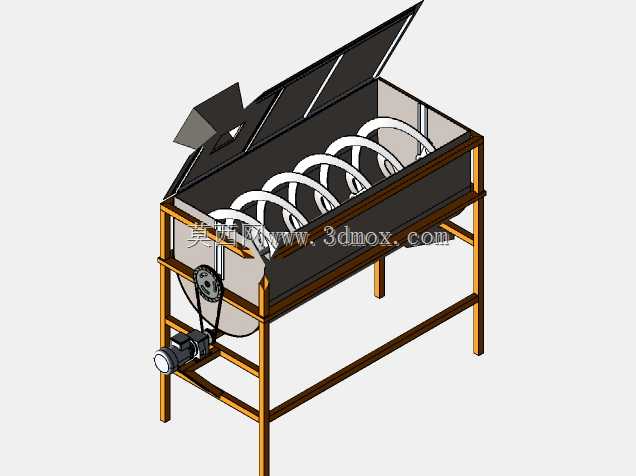

　　该卧式搅拌设备主要面向农牧养殖、粮油加工、小型饲料生产场景的散状物料混合工序，可完成谷物颗粒、粉碎后粕类、干粉添加剂等多组分物料的均匀混配作业，适配批次式生产的中小产能加工线，相比立式搅拌设备，其卧式布置的结构装料高度更低，上料操作无需高工位投料平台，适配车间层高有限的小型加工场地，也可搭配小型斗式上料设备完成连续化投料作业。设备核心搅拌部件采用连续螺带式结构，内外双层螺带的旋向相反，运转时内螺带将物料向槽体一端推送，外螺带将物料向另一端推送，形成轴向的循环对流，同时螺带边缘与槽体内壁预留合理间隙，既避免运转过程中螺带剐蹭槽壁产生卡滞，也能减少槽壁处的物料残留，降低批次换料时的清理工作量。槽体采用U型截面设计，相比矩形截面槽体，

　　U型结构无物料堆积的直角死角，卸料时物料可沿弧形槽壁顺畅滑出，残留量控制在较低水平；槽体顶部设置可翻转开启的检修盖板，盖板合页布置在槽体后侧，开启后可完全露出整个搅拌腔，方便日常清理、螺带检修以及残留物料的彻底清除，盖板上预留的进料口可对接人工投料或者上料设备的出料端，无需额外改造进料结构。设备的动力端采用电机搭配链传动的减速结构，电机卧式安装在机架底部的安装座上，通过链轮链条将动力传递到搅拌轴端，链传动的布置方式可在过载时提供一定的缓冲，同时相比齿轮减速结构，链传动的维护成本更低，张紧调整操作便捷，适合多粉尘的农牧加工车间环境；搅拌轴两端采用带密封结构的轴承座，密封件采用接触式防尘密封，可阻挡粉尘进入轴承内部，延长轴承的维护周期。

　　机架采用型钢焊接成型的框架结构，四条支腿采用矩形管制作，支腿底部预留地脚安装孔，可通过膨胀螺栓固定在混凝土地面上，避免满负载启动时设备出现晃动；机架的横梁布置兼顾承重与检修空间，电机安装位的横梁做了加强处理，可承受电机运转时的振动载荷，同时机架下部预留足够空间，可在槽体底部的卸料口下方放置接料容器或者对接输送设备。从安装边界来看，设备整体长度方向的尺寸适配小型加工车间的工位布置，宽度方向无需额外预留过多操作空间，侧面仅需预留链轮维护的操作空间即可，设备进料口的高度匹配人工投料的舒适操作高度，无需操作人员登高作业；搅拌轴的转速设计兼顾混合效率与物料破损率，针对谷物类颗粒物料，转速控制在合理区间，既保证物料在短时间内混合均匀，

　　也避免转速过高导致谷物颗粒破碎，影响成品物料的品相。槽体的容积设计适配中小批次的生产需求，单批次混料量可覆盖小型养殖户或者小型粮油加工点的日常生产需求，无需频繁分批次投料混料；螺带与搅拌轴的连接采用辐条焊接结构，辐条的布置密度兼顾结构强度与物料通过性，避免辐条过密阻碍物料的轴向流动，也防止辐条间距过大导致螺带运转时出现形变，刮蹭槽体内壁。设备的卸料口设置在槽体底部最低位置，采用插板式卸料结构，操作简单，卸料速度快，插板与槽体的配合面设置密封胶条，避免混料过程中出现漏料问题；整体结构的设计充分考虑了小型加工场景的使用需求，没有冗余的复杂结构，所有易维护部件都布置在操作人员可快速触及的位置，日常保养仅需定期给轴承加注润滑脂、检查链条张紧度即可，无需专业的设备维护人员即可完成日常运维。
